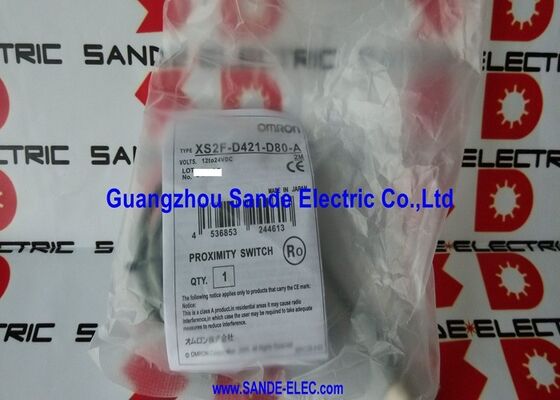

Le câble Ethernet / câble réseau Omron XS2F-D421-D80-A XS2FD421D80A XS2F-D421-D8O-A

Omron XS2F-D421-D80-A | Câble de capteur droit femelle M12 à 4 broches — 2 m PVC / 250VDC / 4A / IP67 / asymétrique

Connexion rapide M12 pour capteurs de proximité industriels

Le XS2F-D421-D80-A est un câble de capteur M12 pré-câblé : un câble PVC de 2 mètres avec un connecteur femelle (prise) M12 à 4 broches à une extrémité et des fils volants nus à l'autre. Il se connecte entre un capteur de proximité équipé d'un M12 et le panneau de commande ou la boîte de jonction, fournissant ainsi l'interface de terrain à connexion rapide pour laquelle la norme M12 a été conçue.

Les connecteurs M12 à 4 broches à codage A constituent l'interface standard sur une large gamme de capteurs de proximité industriels, y compris les capteurs de proximité cylindriques des séries E2E, E2E2 et E2EW d'Omron.

La prise femelle de ce câble s'accouple directement au connecteur mâle M12 installé sur ces capteurs en usine — aucun câblage sur site pour la connexion du capteur n'est requis.

Les fils volants nus à l'extrémité du panneau se connectent aux bornes d'entrée de l'API, aux boîtes de jonction ou au bornier dans l'armoire de commande. Le codage couleur standard du capteur à 4 fils (marron = V+, bleu = 0 V, noir = sortie de signal, blanc = signal supplémentaire ou non connecté) est utilisé sur les fils volants.

Spécifications clés

Câble standard en PVC vs câble robot ignifuge

Le suffixe -A sur le XS2F-D421-D80-A identifie le câble PVC standard, par opposition aux variantes du suffixe -F (XS2F-D421-D80-F) qui utilisent un câble robot en PVC ignifuge conçu pour être utilisé dans les applications de câbles traînants de robots avec des flexions répétées, des mouvements à cycle élevé et des applications nécessitant une certification ignifuge.

Pour une installation fixe où le câble ne fléchit pas de manière répétée — capteur monté sur une structure de machine statique, câble acheminé dans un conduit ou une goulotte — le câble PVC standard de la variante -A est approprié. Pour les applications sur des bras mobiles, des périphériques de robots ou des installations où l'ignifugation est requise par l'installation ou les spécifications de sécurité, la variante -F est le bon choix.

FAQ

Q1 : Avec quels capteurs de proximité le XS2F-D421-D80-A est-il compatible ?

Tout capteur de proximité M12 doté d'un connecteur mâle à 4 broches codé A, y compris Omron E2E, E2E2, E2EW et les séries de capteurs de proximité cylindriques associées. Le connecteur M12 à 4 broches à codage A est également utilisé par de nombreux fabricants tiers de capteurs de proximité, ce qui rend ce câble compatible avec la plupart des capteurs de proximité industriels standard de ce facteur de forme.

Q2 : Quel est le code couleur du fil sur l’extrémité du fil nu ?

Convention de couleur de câblage du capteur standard M12 à 4 broches : marron (broche 1) = alimentation positive (V+), bleu (broche 3) = alimentation négative / 0 V, noir (broche 4) = signal de sortie (NPN ou PNP selon le capteur), blanc (broche 2) = non connecté ou deuxième signal de sortie. Confirmez l'attribution de couleur spécifique par rapport à la documentation du capteur avant de vous connecter : certains fabricants utilisent des conventions différentes.

Q3 : Quelle est la différence entre les variantes des suffixes -A et -F ?

Le suffixe -A (ce câble) utilise une gaine en PVC standard — adaptée au routage fixe des câbles dans les installations statiques. Le suffixe -F utilise du câble robot en PVC ignifuge, conçu pour les applications de flexion dynamique (câbles traînants de robots, porte-câbles mobiles) et pour les installations nécessitant une certification ignifuge. Les deux portent les mêmes caractéristiques électriques et le même connecteur M12 ; la différence réside dans le matériau du câble et dans les spécifications de flexibilité mécanique.

Q4 : L'extrémité du connecteur M12 est-elle étanche ?

Le connecteur M12 est classé IP67 lorsqu'il est accouplé à un connecteur mâle M12 compatible. IP67 signifie que le joint accouplé résiste à une immersion temporaire dans jusqu'à 1 m d'eau. Le connecteur doit être entièrement accouplé et verrouillé — un connecteur partiellement engagé ne fournit pas l'indice IP67. Le câble lui-même et l’extrémité dénudée des câbles volants ne sont pas indépendamment classés IP67.

Q5 : Quelles variantes de longueur sont disponibles dans la série XS2F-D421 ?

La série XS2F-D421 est disponible en plusieurs longueurs de câble, identifiées par la lettre code dans le numéro de pièce : C = 1 m, D = 2 m, E = 3 m, G = 5 m, J = 10 m, K = 15 m, L = 20 m. Le suffixe (-A ou -F) identifie alors le type de câble. Sélectionnez la longueur en fonction de la distance entre le point de montage du capteur et le point d'entrée du panneau, avec une certaine marge pour le routage.
