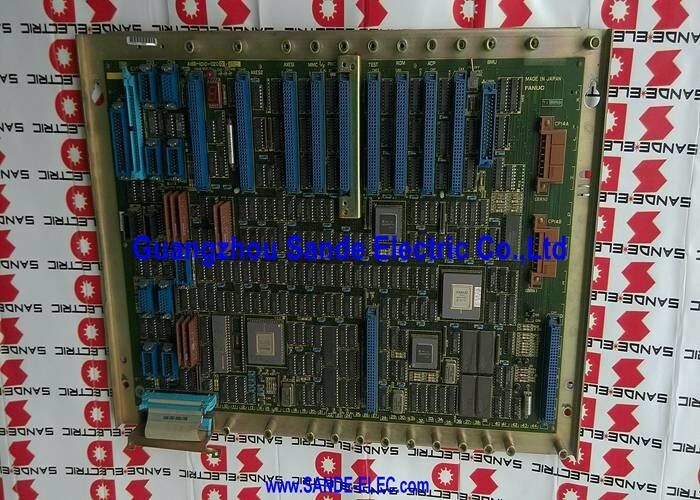

A16B-1210-0030 ∙ FANUC PCB analogique à contrôle CNC multi-axe ∙ Jusqu'à 3 axes / Interface de servo-amplificateur / Traitement de commande et de rétroaction

Contrôle de l'axe analogique Le chemin du signal entre le CNC et les entraînements

Dans l'architecture analogique de contrôle d'axe CNC de FANUC, le circuit imprimé de contrôle d'axe se trouve entre le processeur d'interpolation principal du CNC et les amplificateurs de servo-entraînement.Le processeur principal calcule le mouvement de l'axe requis pour chaque cycle d'interpolation et remet le résultat à la carte d'axeLa carte d'axe convertit ces commandes en signaux analogiques que les servos interprètent comme des références de vitesse ou de couple.

La carte A16B-1210-0030 gère jusqu'à trois axes simultanément. Pour un centre d'usinage à 3 axes (X, Y, Z), cette seule carte gère l'interface de mouvement complète. Pour chacun de ses axes actifs, elle:

• Il envoie le signal de référence de vitesse ou de couple analogique au servo-entraînement
• Reçoit la rétroaction de position du codeur d'impulsion du moteur
• Surveiller le signal de rétroaction pour les erreurs ou les anomalies
• Rapporte l'état de l'axe au système de commande principal

Principales spécifications

Contrôle coordonné du mouvement Pourquoi la planche d'axe est importante

Le mouvement coordonné le mouvement simultané de plusieurs axes le long d'un tracé programmé nécessite que la carte d'axe mette à jour tous les axes actifs en même temps.L'A16B-1210-0030 reçoit les commandes pour les trois axes en même temps et met à jour les trois sorties dans le même cycle de traitement.

Si l'un des axes est en retard · si la commande de l'axe X est mise à jour un cycle après les axes Y et Z · la position réelle de l'outil s'écarte du chemin programmé.C'est la raison pour laquelle les planches d'axe sont conçues avec, des boucles de mise à jour synchronisées plutôt que le traitement séquentiel de l'axe.

Lorsque l'A16B-1210-0030 tombe en panne ou développe une défaillance,le résultat est souvent une alarme d'erreur à un ou plusieurs axes la CNC détecte que les positions commandées et réelles ont divergé au-delà d'un seuil acceptableAprès confirmation du fonctionnement de l'entraînement et du moteur, la carte d'axe est une cible de diagnostic principale.

Scénarios d'application

Maintenance des centres d'usinage à trois axes:Un centre d'usinage CNC à 3 axes élabore une alarme d'erreur suivante sur les trois axes. Les servo-entraînements et les moteurs sont testés correctement. La carte de contrôle d'axe A16B-1210-0030 est identifiée comme la faute.Le remplacement de la planche rétablit le mouvement coordonné sur 3 axes.

Stock de rechange préventif:Un atelier d'usinage exploitant plusieurs systèmes CNC FANUC avec des cartes à axe analogique maintient un A16B-1210-0030 comme pièce de rechange d'atelier, permettant un échange immédiat de carte en cas de panne au niveau de la carte.

Questions fréquentes

Q1: Quelle est la différence entre une carte à axe analogique et une carte à axe numérique?

Une carte à axe analogique génère une tension CC variable en continu (généralement ± 10 V) comme référence de vitesse ou de couple pour le servo-entraînement.Une carte à axe numérique communique via un bus numérique série (comme la fibre optique FSSB dans les générations ultérieures de FANUC)Les cartes à axe analogique sont l'architecture antérieure; les interfaces numériques les ont remplacées dans les générations ultérieures de CNC.

Q2: Quels types de servo-entraînement sont compatibles avec l'A16B-1210-0030?

Interface des cartes d'axe analogique avec les servo-entraînements qui acceptent une entrée de référence de vitesse analogique typically FANUC's earlier AC and DC servo drive generations that pre-date the digital FSSB interface. Confirmez la série de servo-entraînement spécifique installée sur la machine par rapport à la spécification du signal de sortie de l'A16B-1210-0030 avant de monter un remplacement.

Q3: L'A16B-1210-0030 peut-il être utilisé pour seulement 2 axes au lieu de 3?

Oui. La carte prend en charge jusqu'à 3 axes, mais il n'est pas nécessaire d'utiliser les trois canaux. Un tour CNC à 2 axes (X et Z) utilise deux des trois canaux d'axe; le troisième canal n'est tout simplement pas utilisé.La configuration du paramètre CNC détermine quels canaux sont actifs et lesquels sont laissés inutilisés.

Q4: Que se passe-t-il si un seul des trois axes de l'A16B-1210-0030 tombe en panne?

Si un canal sur la carte d'axe tombe en panne, par exemple, la sortie de l'axe Y développe une défaillance, mais cet axe génère une alarme.la machine ne peut exécuter aucun programme nécessitant l'axe défaillant. Remplacez l'A16B-1210-0030 pour restaurer le canal défectueux; la carte sert les trois axes, donc le remplacement est la seule option de réparation à court de la réparation de la carte au niveau des composants.

Q5: Le remplacement de l'A16B-1210-0030 nécessite-t-il des modifications des paramètres CNC?

Normalement, non. Les paramètres de l'axe CNC, y compris les gains de servo-boucle, les affectations d'axe et les limites d'erreur de position, sont stockés dans la mémoire des paramètres du CNC, et non dans la carte d'axe.Le remplacement de l'A16B-1210-0030 par une carte de la même spécification rétablit le matériel d'interface d'axe sans modification de paramètres. Vérifiez que tous les essieux se déplacent correctement à basse vitesse avant de remettre la machine en production.
