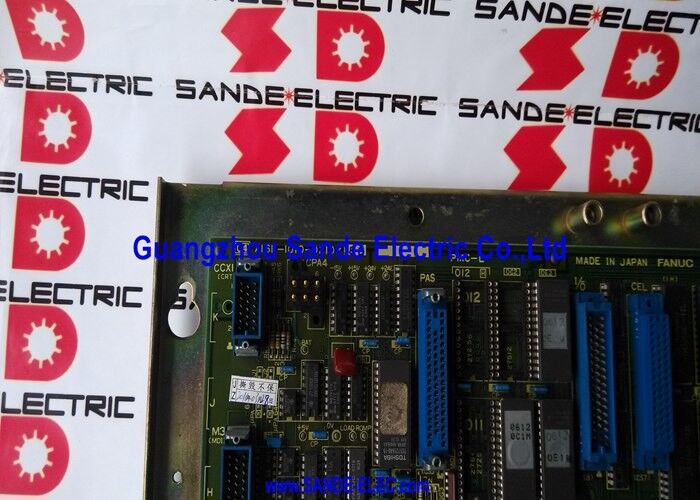

Le tableau de contrôle de l'axe A16B-1210-0430 A16B12100430 A16B-121O-O43O

A16B-1210-0430 FANUC Série 10/11 double analogue add-on Axe Board 2 axes / codeur d'impulsion × 2 / 5ème et 6ème axes / 10-M / 10-T / F11 / F110

L'extension du nombre d'axes ️ Ce que signifie "ajouter un axe"

Les plates-formes CNC FANUC Série 10 et Série 11 sont conçues pour les machines-outils multiaxes.Mais certaines machines nécessitent plus d'axes que la configuration de base fournit:

Un tour CNC à deux tourelles, par exemple, a besoin de quatre axes X1, Z1 pour la première tourelle et X2, Z2 pour la seconde.Ces applications dépassent les deux ou trois axes que la carte CNC principale gère seule.

L'A16B-1210-0430 est la planche d'expansion qui comble cette lacune.La connexion de cette carte à la CNC ajoute deux canaux d'axes analogiques supplémentaires au système . Avec l'A16B-1210-0430 installé, une machine à 4 axes devient possible à partir d'un système de base à 2 axes, ou une configuration à 5 axes et 6 axes devient accessible.

Principales spécifications

Applications ️ Tourets à tourelle jumelle et centres d'usinage à 5 axes

L'A16B-1210-0430 apparaît le plus souvent dans deux types de machines:

Machines à tourner à commande numérique à deux tourelles:Deux tourelles d'outils, chacune avec son propre axe X et Z. La carte de l'axe principal contrôle la première tourelle (X1, Z1).permettant une rotation à deux tourelles synchronisée ou indépendante en une seule passe de machine.

Centres d'usinage à cinq axes:Trois axes linéaires à partir de la carte principale; le A16B-1210-0430 ajoute les 4ème et 5ème axes rotatifs (typiquement A et B ou B et C).Cette configuration permet un contournement simultané à 5 axes pour les composants complexes de l'aérospatiale et des matrices/moules.

Scénarios d'application

Faute de l'axe du tour à tour jumelle:Un tour CNC avec deux tourelles développe une alarme sur l'axe X de la deuxième tourelle.Le remplacement de la planche rétablit le fonctionnement de l'axe de la deuxième tourelle.

Alerte du centre d'usinage sur 5 axes sur 5 axes:Un centre d'usinage équipé d'une commande FANUC série 10-MF déclenche une alarme de servo persistante sur le 5e axe.le panneau d'axe additif A16B-1210-0430 est identifié comme étant le défautLe remplacement de la planche résout l'alarme.

Questions fréquentes

Q1: L'A16B-1210-0430 peut-il être utilisé avec les CNC de la série 12 ou de la série 16?

L'A16B-1210-0430 est spécialement conçu pour les plates-formes CNC de la série 10 et de la série 11/110 de l'ère analogique.Les systèmes numériques FANUC de la série 12 et ultérieurs utilisent différentes architectures de carte axiale et différentes cartes add-axis. L'A16B-1210-0430 n'est pas compatible avec les CNC à interface numérique.

Q2: Quels servomoteurs CC sont compatibles avec l'A16B-1210-0430?

La carte s'interface avec les amplificateurs de régulation de vitesse en courant continu de la série M de FANUC, en particulier les modèles 6047 et 6050.Il s'agissait de la dernière génération de servo-entraînements CC de la gamme de produits de FANUC avant la transition vers les servo-entraînements CA.La carte fonctionne également avec la première génération de servo-entraînements FANUC AC pour la série 10.

Q3: Le retrait de l'A16B-1210-0430 affecte-t-il les canaux de l'axe principal?

Le A16B-1210-0430 est une planche purement additive, qui ajoute deux canaux d'axes au système sans affecter les axes existants de la planche principale.Le retrait ou le remplacement de l'A16B-1210-0430 n'interrompt pas les canaux à 2 ou 3 axes de la carte principaleSeuls les deux axes additionnels (généralement 5e et 6e) sont affectés par le statut de ce tableau.

Q4: Comment le A16B-1210-0430 est-il placé dans le rack du contrôleur CNC?

La carte se branche dans une fente définie dans le rack de contrôle CNC de la série 10/11 la fente désignée pour le module d'axe supplémentaire.La position de la fente est spécifiée dans le manuel de connexion matérielle FANUC série 10/11Le connecteur de bord de la carte est connecté au plan arrière du rack; les câbles d'entraînement servo sont connectés aux connecteurs du panneau avant de la carte pour la sortie analogique et les signaux de rétroaction du codeur d'impulsions.

Q5: Quels paramètres CNC doivent être réglés après le montage d'un A16B-1210-0430 de remplacement?

Paramètres pour les axes additionnels type d'axe (linéaire ou rotatif), direction de déplacement, résolution du codeur d'impulsions (impulsions par tour du moteur), attribution du nom de l'axe,les gains de servo-boucle doivent être vérifiés après le remplacementIls sont conservés dans la mémoire principale des paramètres du CNC et ne sont pas modifiés par le remplacement de la carte elle-même.la confirmation des paramètres avant de remettre la machine en production garantit le bon fonctionnement des axes additionnels avec la nouvelle carte installée.
