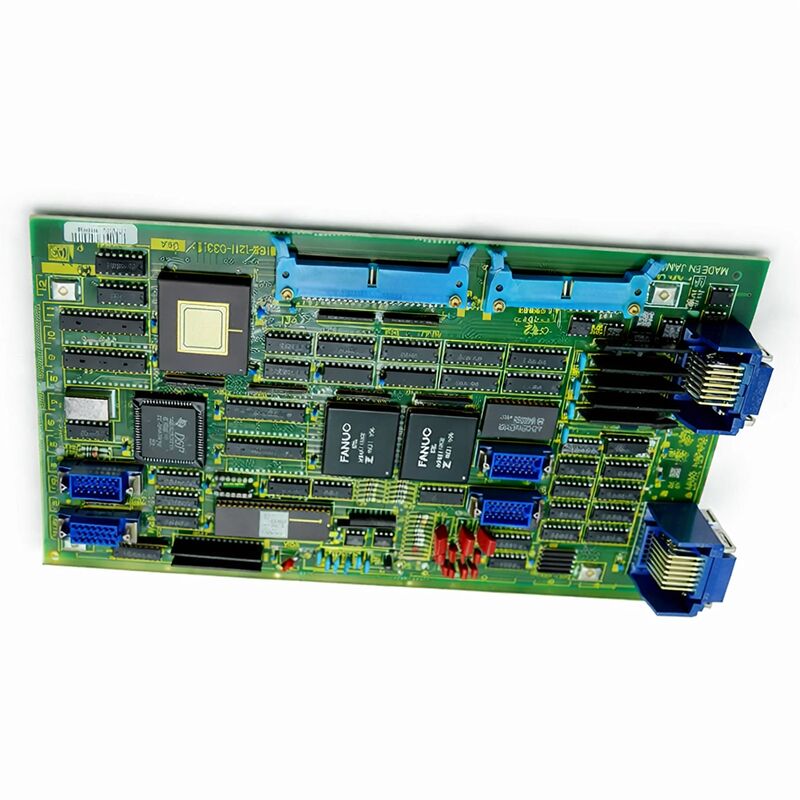

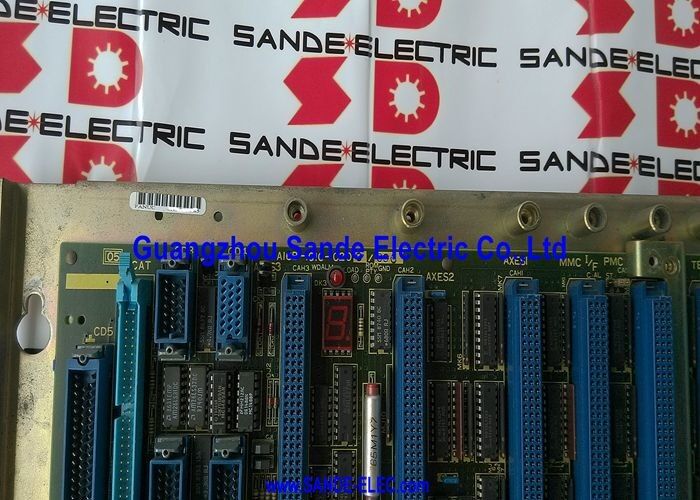

FANUC A16B-1211-0270 | Carte PCB d'axe supplémentaire pour système 10 / 11 — 2 axes, origine Japon

Numéro de pièce : A16B-1211-0270

Fabricant : FANUC Corporation (Japon)

Type de produit : Carte PCB d'axe supplémentaire pour contrôle numérique (2 canaux)

Série de cartes : A16B-1211

Systèmes compatibles : FANUC System 10, System 11

Nombre d'axes : 2 (axes supplémentaires)

Description : Carte PCB d'axe supplémentaire pour contrôle numérique 10/11, 2 axes

Présentation

L'A16B-1211-0270 est la carte de contrôle d'axe supplémentaire à 2 axes pour les contrôleurs CNC FANUC System 10 et System 11. Il s'agit d'une carte d'extension — et non d'un contrôleur autonome — qui augmente le nombre d'axes des configurations CNC System 10/11 existantes en fournissant un contrôle servo numérique pour deux axes supplémentaires.

L'ajout de cette carte à une installation de base System 10/11 permet aux machines nécessitant plus d'axes contrôlés que la configuration standard de fonctionner au sein de la même plateforme de contrôleur éprouvée.

Les systèmes FANUC 10 et 11 étaient des plateformes CNC hautes performances conçues pour des applications d'usinage complexes — centres d'usinage de grande taille, lignes de production à palettes multiples et machines nécessitant un mouvement coordonné multi-axes.

Le nombre d'axes du contrôleur de base était souvent suffisant, mais les conceptions de machines les plus exigeantes nécessitaient une expansion supplémentaire. L'A16B-1211-0270 a fourni cette expansion avec deux axes supplémentaires contrôlés numériquement.

La carte s'interface avec les entraînements servo numériques de son époque. Les machines System 10/11 utilisaient généralement les unités d'entraînement numériques FANUC série S et similaires, et l'interface numérique de la carte d'extension d'axe correspondait à ces entraînements.

Les deux axes supplémentaires desservis par cette carte sont entièrement intégrés au système CNC — ils participent au mouvement coordonné avec les axes principaux, apparaissent dans le programme pièce comme des axes contrôlables standard et répondent aux mêmes commandes G-code que tout autre axe du système.

Spécifications clés

Architecture du système 10/11 et extension d'axe

Les systèmes FANUC 10 et 11 faisaient partie de la gamme de produits qui positionnait FANUC en tête du marché de la commande numérique à leur époque. Ces contrôleurs alimentaient des machines-outils grandes et performantes — machines avec de grands espaces de travail, des taux d'enlèvement de matière élevés et des exigences de précision strictes.

L'architecture d'extension d'axe était un choix de conception délibéré : en construisant le contrôleur de base autour d'un nombre d'axes défini et en fournissant des cartes d'extension pour les applications qui en nécessitaient davantage, FANUC a créé une plateforme flexible qui pouvait desservir une large gamme de conceptions de machines sans nécessiter de contrôleurs fondamentalement différents.

L'A16B-1211-0270 ajoute deux axes à la configuration System 10/11.

Dans une machine qui utilise cette carte, la logique d'interpolation du contrôleur coordonne tous les axes simultanément — les axes principaux des cartes de contrôle principales et les axes supplémentaires de cette carte d'extension.

Le programme pièce fonctionne sur tous les axes comme un système unifié. Un contour nécessitant un mouvement simultané sur quatre axes ou plus s'exécute avec tous les axes se déplaçant en coordination, quel que soit le panneau physique qui gère chaque axe.

L'interface numérique de cette carte était une caractéristique clé. Le contrôle d'axe numérique offrait une meilleure immunité au bruit et un comportement plus cohérent que les approches d'interface d'axe analogiques antérieures.

Dans l'environnement électrique complexe d'une grande armoire de machine CNC — avec des câbles d'alimentation moteur, des câbles de retour d'encodeur et des câbles de signal de commande tous fonctionnant à proximité — l'intégrité du signal numérique était un avantage pratique.

La carte d'axe en tant que sous-système critique

Du point de vue de la machine, la carte d'axe supplémentaire n'est pas un accessoire optionnel — sur les machines qui ont été conçues pour nécessiter sa fonction, elle est aussi essentielle que la carte de contrôle principale. Une machine conçue pour l'usinage simultané à cinq axes ne peut pas effectuer ses opérations prévues avec seulement trois axes contrôlables.

Lorsque l'A16B-1211-0270 tombe en panne, les deux axes supplémentaires qu'elle dessert deviennent indisponibles, et la capacité de la machine est réduite à ce que permet le nombre d'axes principaux restants.

Cette criticité signifie qu'avoir une pièce de rechange testée à portée de main est prudent pour les opérations où les machines System 10/11 contribuent aux plannings de production qui ne peuvent pas facilement absorber les temps d'arrêt imprévus.

La carte est suffisamment ancienne pour que l'approvisionnement d'un remplacement lorsque nécessaire puisse nécessiter un délai.

Une gestion proactive des pièces de rechange évite la situation où une défaillance de carte entraîne une panne prolongée de la machine.

Maintenance des cartes de cet âge

L'A16B-1211-0270 est un produit de l'ère System 10/11 de FANUC — des cartes qui ont maintenant plusieurs décennies. Les composants électroniques vieillissent. Les condensateurs électrolytiques, présents dans les circuits de conditionnement d'alimentation et de traitement du signal de cette carte, ont une durée de vie limitée mesurée en années dans les conditions de fonctionnement d'une armoire de commande CNC.

Une carte présentant un comportement erratique — défauts d'axe intermittents, alarmes qui apparaissent et disparaissent sans cause mécanique ou électrique claire — présente souvent une dégradation précoce des condensateurs. C'est un signe de vieillissement plutôt qu'une défaillance catastrophique, et c'est souvent réversible par une remise à neuf au niveau des composants.

Le remplacement des condensateurs électrolytiques de la carte par de nouveaux composants de même spécification restaure le conditionnement de l'alimentation et peut rendre la carte à nouveau fiable pendant de nombreuses années.

La remise à neuf de la carte est une option économique pour les composants de cet âge et de cette rareté.

Étant donné la difficulté à trouver des cartes de remplacement d'origine, une carte professionnellement remise à neuf et testée fonctionnellement est une ressource de grande valeur.

FAQ

Q1 : Sur un centre d'usinage System 11, les 4ème et 5ème axes génèrent une alarme à la mise sous tension. Les trois premiers axes sont normaux. L'A16B-1211-0270 est-elle la cause probable ?

Une défaillance simultanée des deux axes desservis par la carte d'extension, tandis que les axes principaux restent normaux, est le schéma de défaut caractéristique d'une défaillance de carte d'extension d'axe. Les deux axes défaillants partagent l'A16B-1211-0270 comme carte commune.

Si les entraînements servo et les moteurs des 4ème et 5ème axes sont testés comme étant intacts, la carte d'extension est le principal suspect.

Confirmez en vérifiant si le connecteur de la carte est correctement engagé avant de conclure que la carte est défaillante.

Q2 : Un seul des deux axes de l'A16B-1211-0270 génère une alarme. L'autre axe d'extension est normal. Cela indique-t-il la carte ou l'entraînement/moteur ?

Un défaut sur un seul axe d'une carte d'extension à deux axes est plus ambigu. Si la carte a une défaillance de circuit sur un seul canal (un circuit d'entrée ou un pilote de sortie pour ce canal spécifique), la carte peut faire échouer un axe tandis que l'autre reste fonctionnel.

Cependant, les défauts sur un seul axe indiquent plus souvent un défaut d'entraînement, de moteur ou de câble sur cet axe spécifique.

Testez l'entraînement et le moteur sur l'axe affecté avant de conclure que la carte est défaillante. Si les composants externes sont confirmés comme étant bons, le circuit à canal unique de la carte est défaillant.

Q3 : Après des années de service fiable, les axes supplémentaires ont commencé à présenter des erreurs de position occasionnelles qui se corrigent d'elles-mêmes. Aucune alarme n'est générée. Que se passe-t-il ?

Les erreurs de position auto-correctrices sans génération d'alarme suggèrent des perturbations de signal intermittentes dans le chemin de l'axe d'extension plutôt que des défaillances de composants franches.

Les causes les plus probables sont : un connecteur avec une résistance de contact en développement, un condensateur vieillissant sur la carte produisant des glitches d'alimentation occasionnels qui provoquent de brèves perturbations du signal de commande, ou un câble avec une connexion intermittente.

Inspectez et réinsérez tous les connecteurs dans le chemin de l'axe d'extension.

Si la condition persiste après l'entretien des connecteurs, les condensateurs de la carte sont le prochain point à examiner.

Q4 : L'A16B-1211-0270 a été retirée et examinée. Plusieurs condensateurs électrolytiques présentent un gonflement visible ou une fuite d'électrolyte. La carte peut-elle être réparée ?

Le gonflement visible ou la fuite d'électrolyte des condensateurs électrolytiques indique que les condensateurs sont défaillants et doivent être remplacés. C'est une condition réparable.

Les condensateurs affectés doivent être dessoudés et remplacés par des condensateurs neufs de spécification identique ou équivalente.

La carte doit être nettoyée de tout résidu d'électrolyte, qui est chimiquement actif et peut endommager les pistes du PCB et les composants adjacents s'il reste en place.

Après le remplacement des condensateurs, la carte doit être testée fonctionnellement avant sa réinstallation. Cette réparation restaure efficacement la carte.

Q5 : La machine System 11 est mise hors service. L'A16B-1211-0270 peut-elle être utilisée dans une machine System 10 qui a également besoin d'une extension d'axe ?

Les systèmes 10 et 11 apparaissent tous deux dans la compatibilité de l'A16B-1211-0270.

La possibilité d'utiliser directement une carte retirée d'une installation System 11 dans une machine System 10 dépend des configurations spécifiques du contrôleur et des exigences de version matérielle ou logicielle qui peuvent différer entre les deux installations.

Vérifiez que les paramètres d'affectation des axes dans la machine cible sont compatibles avec la carte, et confirmez qu'il n'existe aucune différence de configuration matérielle entre les interfaces d'extension d'axe des systèmes 10 et 11 avant l'installation.
