Le contrôle des axes A16B-1211-0271 A16B12110271 A16B-1211-O271

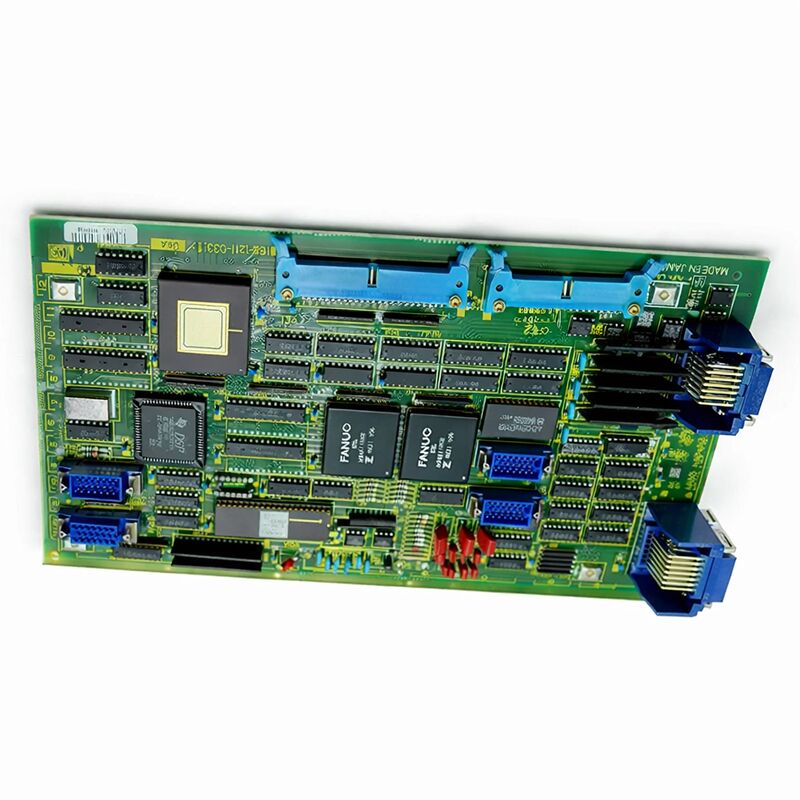

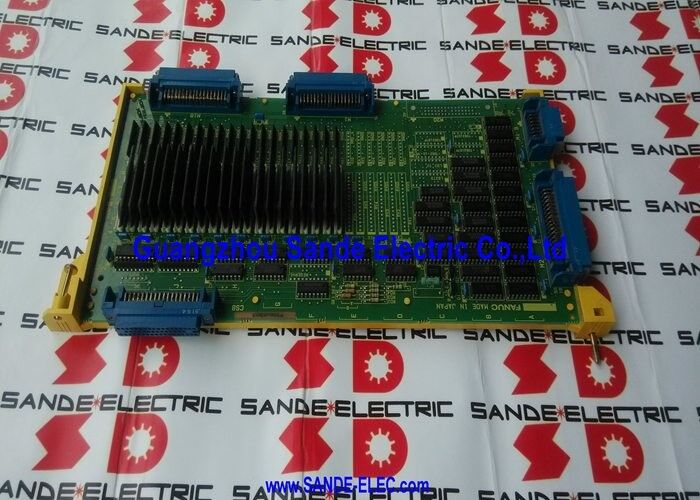

FANUC A16B-1211-0271 | Carte de contrôle d'axe série A16B-1211 — CNC Système 10 / 11, Origine Japon

Numéro de pièce : A16B-1211-0271

Fabricant : FANUC Corporation (Japon)

Type de produit : Carte de contrôle d'axe numérique

Série de cartes : A16B-1211

Systèmes compatibles : FANUC Système 10, Système 11 et compatibles

Application : Contrôle d'axe servo numérique / extension d'axe

Aperçu

La A16B-1211-0271 est une carte de circuit imprimé de la série A16B-1211 de FANUC — la famille de cartes de contrôle et d'extension d'axe qui desservait les plateformes de contrôleurs CNC Système 10 et Système 11.

Cette série couvrait les différentes variantes de cartes de contrôle d'axe requises par les installations Système 10/11 : cartes à canal unique pour les applications d'axe individuel, cartes à double canal pour le contrôle d'axe apparié et variantes d'interface pour différentes générations de variateurs.

La A16B-1211-0271 est un membre spécifique de cette famille, remplissant sa fonction définie dans l'architecture de contrôle d'axe du Système 10/11.

Les systèmes 10 et 11 de FANUC représentaient le haut de gamme des produits CNC de FANUC avant la transition vers les plateformes 0-C et Série 15.

Ces contrôleurs alimentaient des machines-outils complexes — centres d'usinage avec plusieurs axes contrôlés, centres de tournage avec outillage motorisé et machines multifonctions exigeant un mouvement coordonné sur de nombreux axes simultanément.

Les cartes d'axe série A16B-1211 étaient le matériel qui rendait cette capacité multi-axes possible.

Chaque carte d'axe de la série A16B-1211 remplit le même rôle architectural : elle assure l'interface servo entre le contrôleur principal et les unités de commande servo pour ses axes assignés.

Elle convertit les commandes de position du contrôleur en signaux de commande servo et traite le retour d'encodeur qui renvoie les données de position au contrôleur.

La A16B-1211-0271 remplit cette fonction pour les axes du Système 10/11 qu'elle est configurée pour desservir.

Spécifications clés

Série A16B-1211 — La famille de cartes d'axe Système 10/11

La série A16B-1211 englobe une gamme de cartes de contrôle d'axe pour les plateformes Système 10 et Système 11, chaque variante couvrant une combinaison spécifique de nombre d'axes, de type d'interface et de génération de variateur.

Les variantes se regroupent autour de leur nombre d'axes (mono-canal et double canal) et de leurs exigences d'interface de variateur (numérique, série, analogique). Au sein de cette famille, les numéros de pièce en séquence rapprochée ont tendance à être similaires en fonction mais différenciés par le nombre de canaux, la révision matérielle ou de légères différences d'interface.

La A16B-1211-0271 occupe sa position au sein de cette série comme l'une des cartes dont dépendaient les configurations multi-axes du Système 10/11.

Dans les machines où cette carte spécifique était spécifiée, elle dessert un axe ou un groupe d'axes que le contrôleur doit contrôler pour exécuter ses opérations.

La machine ne peut pas faire fonctionner ces axes sans une carte fonctionnelle de ce type installée.

Pour les propriétaires de machines Système 10/11, les cartes de la série A16B-1211 font partie des composants hérités les plus critiques pour maintenir l'accès à l'approvisionnement.

Les machines elles-mêmes ont souvent des décennies de vie productive restantes.

L'électronique, cependant, nécessite une attention et — lorsque les cartes tombent en panne — un remplacement par des unités équivalentes testées.

Contrôle d'axe dans le contexte du Système 10/11

La fonction de la carte d'axe peut être comprise par le chemin de contrôle en boucle fermée auquel elle participe. Le contrôleur CNC calcule les positions cibles en fonction du programme de pièce. L'interpolation calcule où chaque axe doit se trouver à chaque cycle de mise à jour servo.

La carte d'axe reçoit cette position cible, calcule l'erreur de position (la différence entre la cible et l'actuelle) et génère un signal de commande de vitesse.

Le variateur servo reçoit cette commande de vitesse et délivre le courant moteur en conséquence.

Le moteur bouge. L'encodeur sur le moteur envoie des données de position à la carte d'axe, qui rapporte la position réelle au contrôleur.

Cette boucle se ferme plusieurs centaines de fois par seconde pour chaque axe.

La A16B-1211-0271 participe à cette boucle pour les axes qu'elle dessert.

Ses circuits doivent fonctionner correctement au taux de mise à jour servo pour ces axes. Toute dégradation des circuits — bruit accru dans le retour de position, distorsion du signal de commande de vitesse, instabilité de l'alimentation électrique de la logique de la carte — apparaît comme une dégradation des performances de l'axe.

L'effet peut être subtil au début (erreurs de suivi légèrement plus élevées, finition de surface marginale) et progresser vers des alarmes servo claires à mesure que la dégradation s'aggrave.

Construction traversante et considérations d'âge

La A16B-1211-0271 date d'une époque de construction de circuits imprimés traversants. Tous les composants actifs — circuits intégrés, transistors — et passifs — résistances, condensateurs — sont montés par insertion à travers la carte et soudés au verso. Ce style de construction, plus ancien que la technologie de montage en surface qui l'a remplacé, présente un avantage pratique en maintenance : les composants sont individuellement accessibles avec un équipement de soudure standard.

À l'âge qu'ont atteint ces cartes, les condensateurs électrolytiques représentent le risque de défaillance le plus courant.

Leur électrolyte s'évapore lentement au fil des ans et leurs propriétés électriques dérivent. Les condensateurs dans la section de filtrage de l'alimentation de la carte sont particulièrement importants — lorsqu'ils se dégradent, les tensions d'alimentation internes de la carte développent une ondulation qui corrompt à la fois le signal de commande de vitesse et le traitement du retour.

La remise en état préventive, remplaçant tous les condensateurs électrolytiques avant qu'ils ne tombent en panne, est la stratégie de maintenance préférée pour les cartes qui présentent des signes précoces de comportement lié à l'âge.

FAQ

Q1 : La machine Système 10/11 produit un comportement d'axe incohérent sur l'axe desservi par cette carte — fonctionnant parfois correctement, générant parfois des alarmes d'erreur de suivi, sans déclencheur cohérent. Que faut-il investiguer ?

Les erreurs de suivi incohérentes sans déclencheur clair sont l'un des symptômes caractéristiques d'un condensateur électrolytique vieillissant dans la section d'alimentation de la carte d'axe.

Le condensateur dégradé provoque une ondulation excessive de la tension d'alimentation interne de la carte, qui dépasse occasionnellement le seuil perturbant la boucle servo.

Le défaut est intermittent car le condensateur est marginal, pas complètement défaillant. Le remplacement du condensateur sur la carte — ou le remplacement de la carte par une unité reconditionnée — est la réponse appropriée.

Q2 : La carte a été retirée pour inspection et ne présente aucun dommage visible. Peut-on supposer qu'elle est fonctionnelle ?

Non. L'inspection visuelle révèle des défauts évidents — composants brûlés, composants fissurés, corrosion — mais la plupart des défaillances de composants électroniques ne produisent aucun signe visible.

Un condensateur électrolytique peut tomber en panne électriquement tout en paraissant intact extérieurement.

Le test fonctionnel de la carte dans un environnement contrôlé avec un chargement réel de moteur servo est le seul moyen de confirmer son état opérationnel.

Une carte qui passe l'inspection visuelle mais qui est en service depuis de nombreuses années doit toujours être testée fonctionnellement avant d'être utilisée dans une machine de production.

Q3 : Après avoir remplacé cette carte, les performances de l'axe de la machine sont similaires à celles d'avant, mais l'erreur de suivi pendant le contournage a légèrement augmenté. Tous les paramètres ont été restaurés à partir de la sauvegarde. Qu'est-ce qui pourrait d'autre affecter cela ?

Une légère augmentation de l'erreur de suivi après le remplacement de la carte avec les bons paramètres peut indiquer une différence entre les caractéristiques de l'ancienne carte et de la carte de remplacement au niveau du circuit de sortie analogique. Une certaine variation dans les tolérances des composants entre les cartes du même numéro de pièce est normale.

Les paramètres de réglage servo (gain de boucle de position, prévision de vitesse) peuvent nécessiter un léger ajustement pour ré-optimiser les performances avec la nouvelle carte.

Ces ajustements sont minimes — en partant des paramètres d'origine et en apportant des changements incrémentiels tout en surveillant l'erreur de suivi est la bonne approche.

Q4 : La machine génère occasionnellement une alarme servo qui s'efface lorsque l'axe en question est déplacé lentement. Aucune alarme n'apparaît lors des déplacements lents, mais le déplacement rapide déclenche le défaut. Qu'est-ce que cela suggère ?

Les alarmes qui apparaissent uniquement lors du déplacement rapide indiquent un problème dépendant de la vitesse.

La cause la plus fréquente dans une carte d'axe vieillissante est la dégradation des condensateurs de lissage dans le circuit de sortie de commande de vitesse.

À basse vitesse, les erreurs du signal de commande sont suffisamment faibles pour que la commande de vitesse du variateur les gère.

À des vitesses de déplacement rapide, la commande est plus bruitée, provoquant des déviations de vitesse que le variateur signale comme une alarme. Il s'agit d'un problème au niveau de la carte nécessitant une réparation ou un remplacement.

Q5 : Y a-t-il un risque qu'une carte d'une installation de machine Système 11 ne soit pas compatible avec une machine Système 10, étant donné qu'elles partagent cette série ?

La série A16B-1211 desservait les plateformes Système 10 et Système 11, mais des variantes spécifiques au sein de la série peuvent avoir été adaptées à l'une ou l'autre plateforme.

Avant d'installer une carte d'une machine Système 11 dans une machine Système 10 (ou vice versa), confirmez que le numéro de pièce spécifique de la carte est répertorié comme compatible avec les deux plateformes dans la documentation matérielle applicable.

Si la documentation n'est pas disponible, consultez un spécialiste familier avec les configurations Système 10/11 avant de procéder.
