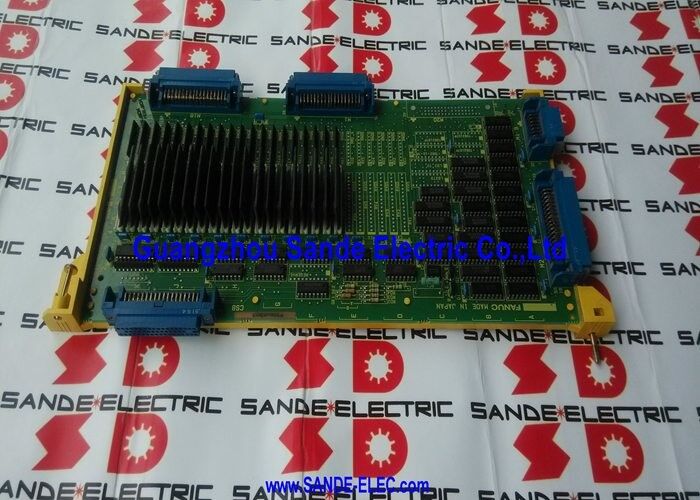

Le tableau de contrôle de l'axe A16B-1211-0273 A16B12110273 A16B-1211-O273

FANUC A16B-1211-0273 | Carte d'axe numérique à canal unique Système 11 — Contrôle servo pour les variateurs 6057, origine Japon

Numéro de pièce : A16B-1211-0273

Fabricant : FANUC Corporation (Japon)

Type de produit : Carte de contrôle d'axe numérique à canal unique

Série de cartes : A16B-1211

Systèmes compatibles : FANUC System 11, 11A, 11M, 11T, 11MF, 11TF

Nombre d'axes : 1 (contrôleur d'axe périphérique à canal unique)

Variateurs compatibles : Amplificateurs servo AC numériques série 6057

Construction : Traversant (pas de montage en surface)

Présentation

L'A16B-1211-0273 est la carte de contrôle d'axe numérique à canal unique pour le CNC Système 11 de FANUC — la carte d'axe périphérique qui gère un axe servo dans une installation Système 11.

Elle fonctionne comme l'interface servo principale pour un seul axe, générant les commandes numériques qui pilotent l'unité d'amplificateur servo série 6057 connectée et traitant le retour de position renvoyé par l'encodeur du moteur.

Dans l'architecture de contrôle d'axe distribué du Système 11, chaque carte d'axe dessert indépendamment son axe assigné, toutes les cartes se coordonnant via le contrôleur principal pour produire le mouvement multi-axes simultané requis par une opération d'usinage ou de tournage.

Le Système 11 était l'une des plateformes CNC phares de FANUC avant la transition vers la génération 0-C et Série 15. Il a été déployé dans les centres d'usinage, les centres de tournage et les machines-outils multifonctions dans un large éventail d'industries.

Les cartes d'axe qui contrôlaient ces machines étaient l'A16B-1211-0273 et ses sœurs — des cartes conçues pour les implémentations numériques ultérieures et plus performantes du Système 11. Lorsque FANUC a sorti les contrôleurs des séries 0-C et 15, le Système 11 a été remplacé, mais les machines qu'il contrôlait ont continué à fonctionner et continuent de fonctionner aujourd'hui.

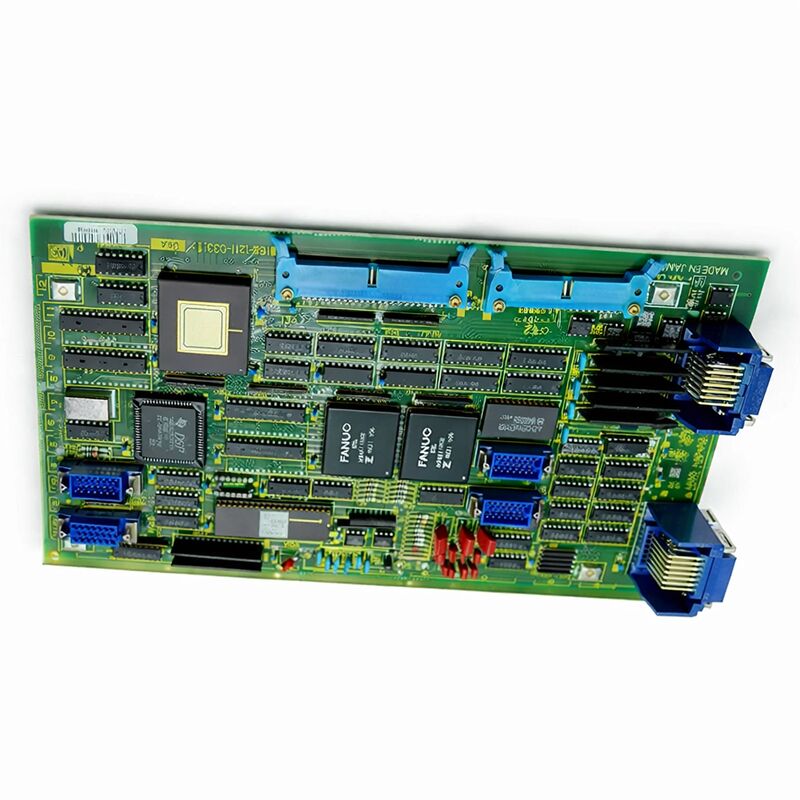

La carte est de construction traversante — pas de montage en surface, avec les pattes des composants insérées à travers le circuit imprimé et soudées au verso.

C'est la technologie de construction de son époque, et elle présente un avantage pratique pour une carte qui a maintenant des décennies : les composants sont individuellement accessibles pour inspection et remplacement.

Spécifications clés

Architecture d'axe du Système 11

Le Système 11 de FANUC utilisait une approche modulaire de cartes d'axe périphériques. Le contrôleur principal gérait le traitement global du CNC — interprétation du programme, mathématiques d'interpolation, exécution du PMC, interface opérateur.

Les cartes d'axe s'interfaçaient avec les variateurs servo, une carte par axe, et étaient distribuées sur le bus du contrôleur.

Chaque carte recevait sa commande de position du contrôleur principal et traitait le retour d'encodeur pour son axe.

L'A16B-1211-0273 était montée sur les configurations numériques ultérieures et plus puissantes du Système 11 — spécifiquement celles qui s'interfaçaient avec les unités de variateur servo numérique série 6057.

Le 6057 est un variateur numérique qui communique via le même type d'interface de signal numérique que celui généré par la carte d'axe.

Ce jumelage était l'implémentation servo de pointe pour la plateforme Système 11 à l'époque, offrant des performances servo améliorées par rapport aux configurations antérieures à interface analogique.

La carte était standard sur les variantes 11, 11A, 11M (centre d'usinage), 11T (centre de tournage), 11MF et 11TF du Système 11.

Ces différentes désignations reflètent l'application et les différences de configuration du contrôleur, et non des changements matériels fondamentaux.

La fonction de la carte d'axe — contrôler un axe servo via son variateur 6057 — était la même, quelle que soit la variante du Système 11 utilisée par la machine.

Interface avec le variateur 6057

Les unités d'amplificateur servo série 6057 étaient les variateurs servo numériques de FANUC pour la génération Système 11.

L'A16B-1211-0273 fournit l'interface de contrôle dont ces variateurs ont besoin — le signal de commande servo numérique qui transmet la demande de vitesse du contrôleur au variateur, et le chemin pour le retour de position de l'encodeur vers le contrôleur.

Le variateur 6057 reçoit cette commande, exécute sa boucle de contrôle de courant et délivre le courant moteur approprié au servomoteur connecté.

La fonction du variateur est la conversion de puissance et la régulation de courant ; l'intelligence réside dans la carte d'axe.

La carte d'axe calcule la demande de vitesse à partir du calcul de l'erreur de position du contrôleur, et le 6057 l'exécute.

Cette séparation nette des fonctions signifie que lorsqu'un défaut survient, la compréhension de son emplacement détermine le composant de remplacement.

Les codes de défaut et les schémas d'alarme guident ce diagnostic. Un code de défaut indiquant une erreur de position — l'axe ne suit pas sa position commandée — sans alarme du variateur suggère que le traitement de la commande de position ou du retour de la carte d'axe s'est dégradé.

Une alarme du variateur indiquant une surintensité suggère que le moteur ou le variateur est le lieu du défaut.

Circuit imprimé traversant — Avantages de maintenance

Des décennies de service ont démontré la durabilité des circuits imprimés traversants bien conçus. L'A16B-1211-0273 est suffisamment ancienne pour que ses condensateurs électrolytiques approchent ou dépassent leur durée de vie conçue dans des conditions de fonctionnement normales.

Les condensateurs vieillissent à mesure que leur électrolyte s'évapore lentement, leur capacité diminue tandis que leur résistance série équivalente (ESR) augmente. Sur une carte de contrôle d'axe, des condensateurs d'alimentation dégradés permettent une ondulation de tension qui se manifeste par un comportement servo erratique — erreurs de position, fluctuations de vitesse inexpliquées, ou alarmes qui apparaissent et disparaissent sans cause mécanique claire.

Les condensateurs traversants peuvent être remplacés avec un équipement de soudure de base et des remplacements appropriés.

C'est une remise à neuf pratique pour une carte par ailleurs fonctionnelle.

Un technicien en électronique compétent peut remplacer les condensateurs électrolytiques sur l'A16B-1211-0273 en quelques heures, restaurant les performances de l'alimentation de la carte et prolongeant potentiellement sa durée de vie de plusieurs années.

FAQ

Q1 : La machine Système 11 produit une alarme servo sur un axe spécifique au démarrage. Les autres axes s'initialisent normalement. Le variateur 6057 pour cet axe ne présente aucune alarme indépendante. S'agit-il de l'A16B-1211-0273 ?

Une alarme servo sur un seul axe au démarrage, avec le variateur ne signalant aucun défaut indépendant et les autres axes normaux, est cohérente avec l'échec de la carte d'axe à terminer sa séquence d'initialisation. La carte d'axe doit établir la communication avec son variateur pendant le démarrage.

Si le circuit de communication de la carte est défaillant, le variateur ne reçoit aucune commande, le contrôleur signale un défaut servo, mais le variateur lui-même — qui fonctionne électriquement — ne présente aucune alarme de son côté.

Inspectez le connecteur entre la carte d'axe et l'unité de variateur, puis procédez au remplacement de la carte si le connecteur est confirmé bon.

Q2 : L'axe contrôlé par l'A16B-1211-0273 tourne à une vitesse légèrement incorrecte pendant les cycles de coupe DNC. La lecture de position est précise mais la qualité de coupe s'est dégradée. Aucune alarme n'est générée. Que pourrait-il se passer ?

Des imprécisions de vitesse pendant la coupe sans alarmes de position suggèrent que la boucle de contrôle de vitesse présente une perturbation.

La carte d'axe génère le signal de demande de vitesse ; si les circuits de conditionnement du signal sur la carte ont des composants dégradés — résistances vieillies, condensateurs qui fuient — la commande de vitesse peut présenter de légères erreurs qui produisent des vitesses de coupe incorrectes sans générer d'erreurs de suivi de position.

Comparez les données de diagnostic servo de cet axe à une référence de base datant de l'époque où la machine fonctionnait correctement.

Q3 : Les cartes A16B-1211-0273 de deux machines Système 11 différentes semblent avoir des étiquettes de révision matérielle différentes. Sont-elles interchangeables ?

L'A16B-1211-0273 avec des suffixes de révision matérielle différents (par exemple, /01A, /02A) représente généralement des changements de disposition du circuit imprimé ou de composants effectués pendant la production tout en conservant la même spécification fonctionnelle.

Dans la plupart des cas, les cartes de révision ultérieure sont rétrocompatibles avec les sockets et configurations de révision antérieure.

Cependant, cela doit être vérifié par rapport à la documentation matérielle du Système 11 pour la configuration spécifique de la machine avant d'échanger les révisions.

Q4 : Une carte de remplacement A16B-1211-0273 a été obtenue. Quelles vérifications doivent être effectuées avant l'installation ?

Avant d'installer le remplacement, inspectez les contacts du connecteur pour détecter tout dommage ou oxydation. Pour une carte en surplus qui a pu être stockée, vérifiez tout dommage aux condensateurs — gonflement, résidus de fuite — qui indiquerait des problèmes de conditions de stockage.

Vérifiez que le suffixe de révision de la carte est compatible avec l'installation.

Après l'installation, l'axe doit être déplacé lentement sur toute sa plage avant d'exécuter des cycles automatiques, et le retour de position doit être vérifié par rapport aux limites de déplacement connues de la machine.

Q5 : Cette carte est obsolète chez FANUC. Les services de réparation sont-ils toujours disponibles ?

Oui. La chaîne d'approvisionnement des cartes d'axe Système 11 reste active sur le marché des services d'automatisation industrielle.

Des services de réparation au niveau des composants — où le composant défaillant spécifique est identifié et remplacé — sont disponibles auprès de spécialistes des services CNC qui travaillent régulièrement sur cette génération de matériel FANUC. La construction traversante rend la réparation au niveau des composants pratique.

Des services d'échange, où une carte reconditionnée testée est fournie en échange de l'original défectueux, sont également disponibles et offrent l'option de restauration la plus rapide lorsque la production ne peut pas attendre une réparation.
