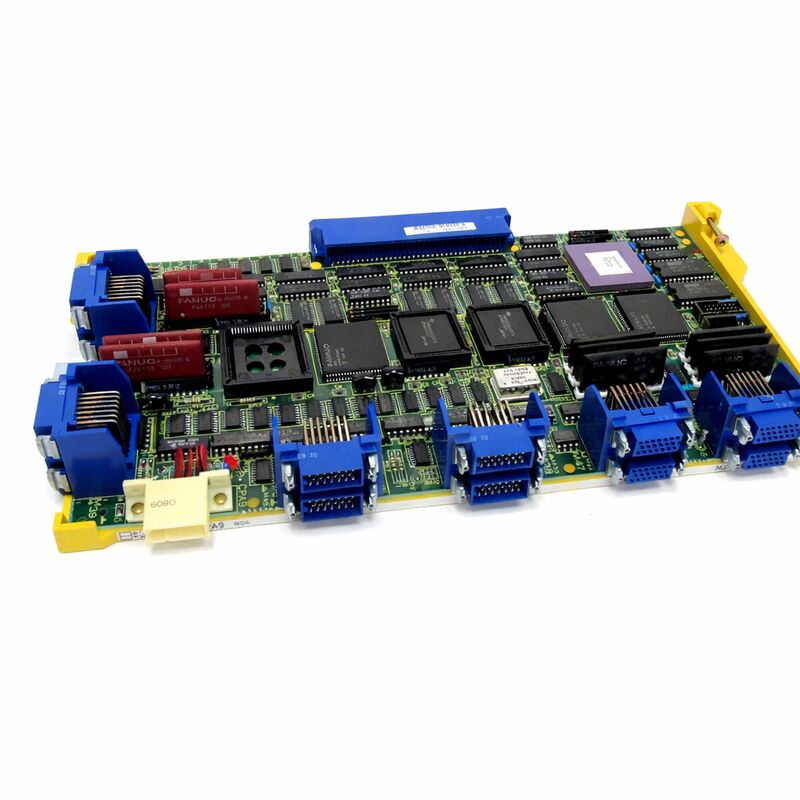

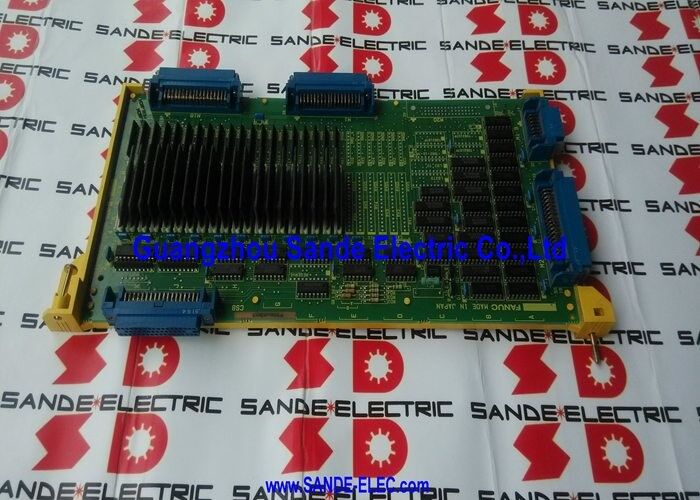

FANUC A16B-1212-0030 ∙ Série 15A Adaptateur de détecteur séparé PCB ∙ Retour en boucle fermée pour 15-MA / 15-TA

Numéro de la partie:A16B-1212-0030: Les États membres doivent respecter les règles en matière de protection des données.

Références croisées:A16B12120030: les produits de base sont les produits de base.

Nom du fabricant:Société FANUC (Japon)

Type de produit:Adaptateur de détecteur séparé

Qu'est-ce qu'un détecteur séparé fait et pourquoi ce tableau existe

Dans un servo-axe FANUC standard, la rétroaction de position provient du codeur monté sur l'arbre du servo-moteur.Cet arrangement appelé boucle semi-fermé est assez précis pour la plupart des applications de machines-outils.

La commande en boucle fermée complète ajoute un deuxième dispositif de rétroaction monté directement sur l'élément en mouvement de la machine: une balance linéaire sur la table, une inductosyn rotative sur un axe rotatif,ou un codeur de position secondaire sur l'écrou de vis à billesLa position mécanique réelle de la machine, non seulement l'angle de l'arbre du moteur, est renvoyée au CNC.ou la déviation du roulement entre le moteur et la pièce est mesurée et corrigée en temps réel.

L'A16B-1212-0030 est le matériel qui fait ce travail sur les systèmes de la série 15A. Il ajoute le chemin d'entrée du signal pour le détecteur séparé à la commande CNC sans cette carte,la série 15A ne peut ni accepter ni traiter un signal de détecteur séparé, et tout paramètre permettant une rétroaction en boucle fermée générera une alarme.

Cette carte est adaptée aux installations FANUC série 15-MA (centre d'usinage) et 15-TA (centre de tournage).C'est un PCB complémentaire qui se connecte au matériel de commande de la série 15A et fournit le canal de traitement de signal supplémentaire dont le détecteur séparé a besoin.

Applications typiques

Forages de précision et forages à joints où la position de la table doit être maintenue à des microns indépendamment de la croissance thermique.Centres d'usinage de grande taille où l'erreur de vis de vis à bille à pleine traction dépasserait la tolérance requise pour les pièces sans compensation en boucle fermée. machines de meulage utilisant une rétroaction inductrice rotative sur l'axe de la meule.Projets de remise à niveau rétablissant l'architecture de boucle fermée d'origine d'une machine de la série 15A après une défaillance de l'adaptateur du détecteur.

Principales spécifications

Questions fréquentes

Q1: Le CNC de la série 15A génère une alarme liée au détecteur séparé.

Avant de supposer que la carte est tombée en panne, tracez la défaillance du détecteur vers l'extérieur.Vérifiez le connecteur entre le câble de détection et le A16B-1212-0030Si le détecteur, le câble et le connecteur sont confirmés et que l'alarme persiste, la carte d'adaptateur a échoué.

Q2: Cette carte est-elle requise si la machine utilise uniquement une rétroaction du codeur monté sur un moteur?

Le dispositif A16B-1212-0030 n'est nécessaire que lorsque la machine utilise un détecteur de position séparé pour le contrôle de la boucle fermée.Une carte de la série 15A fonctionnant en boucle purement semi-fermée seulement encodeur de moteur ne nécessite pas cette carte et fonctionnera normalement sans elle.

Q3: L'A16B-1212-0030 peut-il fonctionner avec n'importe quel type d'échelle linéaire?

The board accepts signal types compatible with the Series 15A's separate detector interface — typically sine/cosine analogue or incremental TTL/differential square-wave signals from scales and inductosyn devices. Confirmez que le format de sortie de l'échelle spécifique correspond à la spécification d'entrée de l'adaptateur avant l'installation.

Q4: Après le remplacement de l'A16B-1212-0030, le CNC affiche toujours une alarme de détecteur.

Vérifiez que la carte de remplacement est correctement installée dans son connecteur.Ensuite, confirmez que les paramètres de la série 15A qui permettent la rétroaction du détecteur séparé sont correctement réglés, en particulier le paramètre de configuration de l'axe qui définit quels axes utilisent l'entrée du détecteur séparéUn décalage de paramètres produit une alarme même avec une carte fonctionnelle.

Q5: L'A16B-1212-0030 est-il disponible pour une machine de la série 15A encore en production?

La plate-forme de la série 15 est arrêtée par FANUC. L'A16B-1212-0030 est fournie par le marché de rechange industriel CNC par les spécialistes de pièces FANUC et les entreprises de réparation de la série 15.La réparation au niveau des composants de la carte défectueuse d'origine est également une option viable lorsque les stocks de change sont rares, puisque la défaillance de ces cartes d'adaptateur est souvent localisée sur un seul IC ou connecteur de conditionnement du signal.
