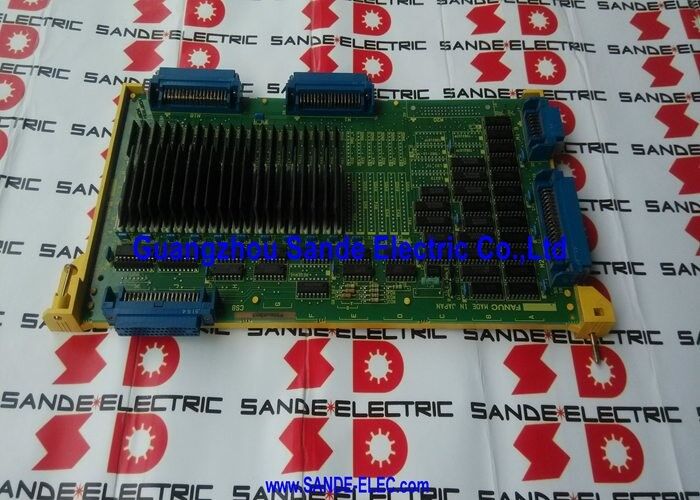

A16B-2200-0090 FANUC Série 15 / 150 4 canaux numérique Axe de contrôle de la carte 6058 / 6066 Drive Interface / PWM / 15-MA / 15-TA / jusqu'à 16 axes

FANUC série 15

La FANUC Série 15 (et sa variante 150) était la plateforme CNC phare de FANUC pour les machines-outils complexes à haut axe au cours de son ère de production.,la série 15 a été conçue spécifiquement pour les machines où le nombre d'axes est élevé grands centres d'usinage avec palettes et tables tournantes, centres de tournage multi-axe, cellules de fabrication flexibles,machines de production dédiées pour les composants aérospatiaux ou de génie lourd.

L'A16B-2200-0090 est l'une des cartes de contrôle axiale qui rend cette capacité à haut axe possible.la commande construit son nombre d'axes en groupes de 4 ¢ jusqu'à 16 axes au total lorsque quatre planches sont installées.

Principales spécifications

Évolutivité jusqu'à 16 axes

Une seule carte A16B-2200-0090 fournit 4 canaux d'axe.

4 axes:Un A16B-2200-0090 une configuration compacte 15A pour un centre d'usinage à 4 axes.

8 axes:Deux planches ∙ un centre d'usinage à quatre axes avec un axe rotatif de palettes et des axes linéaires supplémentaires.

12 axes:Trois planches adaptées aux centres de tournage multiaxes ou aux machines à table tournante et à tête complexes.

16 axes:Quatre planches la configuration maximale, utilisée sur des machines-outils très grandes et complexes telles que les systèmes d'usinage flexibles à palettes multiples ou les sections dédiées des machines de transfert.

Les cartes dans une configuration multi-carte fonctionnent indépendamment mais dans le même cadre de commande et de rétroaction du CNC. Chaque carte gère ses 4 axes;le CNC coordonne toutes les cartes simultanément par le système de registre BASE.

Scénarios d'application

défaut de l'axe du centre d'usinage à quatre axes:Un centre d'usinage FANUC 15-MA déclenche une alarme d'axe sur l'un de ses quatre servo-axes.Le remplacement rétablit le canal d'axe défectueux.

Maintenance de la machine de transfert à 16 axes:Une grande machine de transfert utilise quatre cartes A16B-2200-0090 pour contrôler simultanément 16 stations d'usinage.La planche défectueuse est remplacée sans perturber les trois autres planches ou leurs axes.

Questions fréquentes

Q1: L'A16B-2200-0090 peut-il contrôler les servo-entraînements numériques de la série 15 autres que les 6058 et 6066?

L'A16B-2200-0090 est spécialement conçu pour les servomoteurs numériques des séries FANUC 6058 et 6066.Les nouvelles séries de servo-entraînement FANUC (Alpha, Alpha-i, Beta-i) utilisent des interfaces de communication différentes (type A, type B ou FSSB) et ne sont pas compatibles avec le A16B-2200-0090.

Q2: Qu'est-ce que BASE 0, BASE 1 et BASE 2 dans l'architecture des cartes à axe de la série 15?

BASE 0, 1 et 2 sont des registres de commande de mémoire partagée dans le bus interne de la série 15 CNC.L'A16B-2200-0090 lit le registre BASE approprié pour chacun de ses 4 axes et traduit les données de commande en signaux de conduite PWMCette architecture mappée en mémoire permet au processeur et à la carte axiale d'échanger des commandes sans communication directe entre processeurs.

Q3: Comment les affectations de canaux d'axe sont-elles mises en place lorsque plusieurs cartes A16B-2200-0090 sont utilisées?

Dans une configuration multi-plaques de la série 15, chaque plaque A16B-2200-0090 reçoit un numéro d'axe de base grâce aux paramètres et à la position physique de la plaque dans la CNC.La première planche gère les axes 1?? 4, la seconde gère les axes 5 ¢ 8, et ainsi de suite.Les paramètres d'affectation des axes sont configurés dans la table des paramètres des axes de la CNC , provoquant des erreurs de contrôle.

Q4: L'A16B-2200-0090 est-il adapté aux systèmes de la série 15-B ou 15-C?

L'A16B-2200-0090 est confirmé pour la génération de systèmes 15A de la série 15A (modèle A) désignés 15A, 15-MA, 15-TA, 150M, 15-MF, 15-TT et 15-TF.Les séries 15-B et 15-C ont introduit un matériel de carte d'axe différent dans le cadre de leurs architectures de servo mises à jour- Confirmez la génération de modèle spécifique de la CNC avant de commander.

Q5: Que se passe-t-il lorsque l'une des quatre planches A16B-2200-0090 tombe en panne dans un système à 16 axes?

Seuls les 4 axes contrôlés par la planche défectueuse entrent en état d'alarme. Les trois autres planches et leurs 12 axes continuent de fonctionner normalement ̇ les autres planches d'axes sont indépendantes.Le CNC affichera des alarmes pour les axes affectésLa machine peut encore fonctionner sur ses autres axes si le processus de production le permet, pendant que la réparation est organisée.
