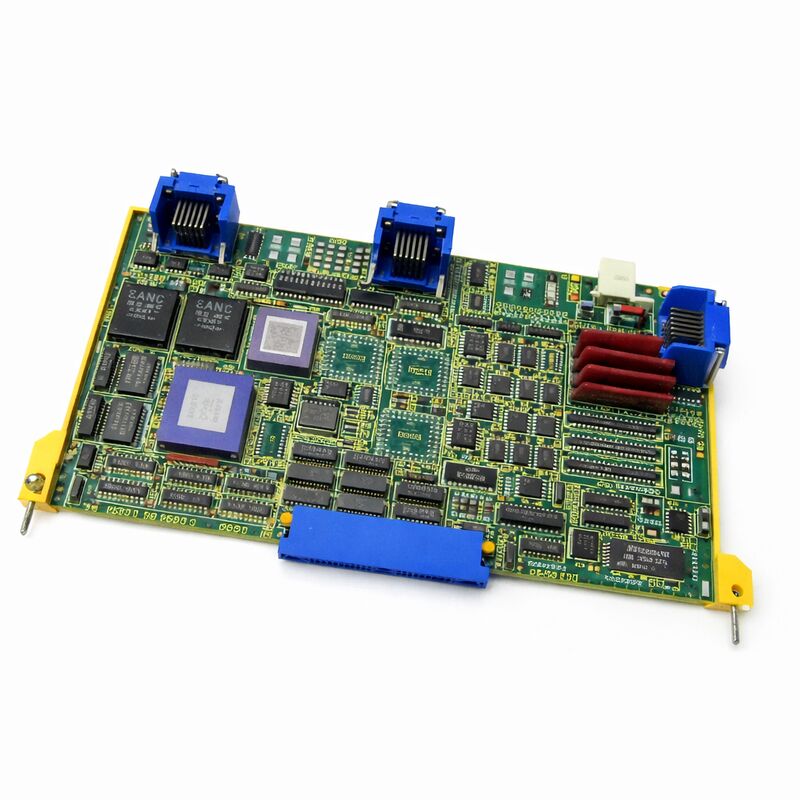

Circuit imprimé CNC
>
|
| Lieu d'origine | Japon |
| Nom de marque | FANUC |
| Numéro de modèle | A16B-2200-0093 |
Cette pièce se situe dans la couche de contrôle des axes plutôt que dans la section d'affichage ou de mémoire. Les sources de réparation notent qu'elle est utilisée avec des familles d'amplificateurs servo AC numériques telles que les séries A06B-6058, A06B-6066 et A06B-6090, et qu'elle peut fonctionner comme une carte d'axe supplémentaire en plus des cartes d'axes plus grandes à 2, 3 ou 4 canaux. Cela la rend utile dans les systèmes où un axe contrôlé supplémentaire nécessite que la structure de la carte FANUC d'origine reste intacte.ArticleDétailsMarqueFANUCNuméro de pièceType de carteFormat d'axeAxe unique / 1 canalFamille de contrôleFANUC 15AStyle d'interface
Type AMode de contrôleRéférences système typiquesContexte d'amplificateur typiqueArrangements de la famille A06B-6058 / 6066 / 6090
| La A16B-2200-0093 est généralement utilisée dans les machines FANUC 15A qui nécessitent une carte de contrôle numérique à axe unique dans une configuration d'interface de type A. Elle convient bien au contrôle d'ajout à axe unique, au remplacement de carte d'axe 15A, et aux travaux de réparation dans les machines qui combinent cette carte à 1 canal avec d'autres cartes d'axes multicanaux. | Dans le service de machine réel, cette carte est plus pertinente lorsque l'architecture servo de la machine correspond déjà à la famille d'axes numériques 15A et que le chemin d'axe cible a été isolé au niveau de la carte de contrôle plutôt qu'au niveau des défauts de rétroaction, d'alimentation ou de contrôle principal. |
|---|---|
| FAQ | Q1. Quel type de carte est la A16B-2200-0093? |
| Il s'agit d'une carte PCB de contrôle à 1 axe pour FANUC 15A, également décrite comme une carte de contrôle d'axe numérique à axe unique et une carte d'interface de type A. Certains spécialistes de la réparation la désignent également comme une carte d'axes à 1 canal. | Q2. Que fait cette carte dans le système? |
| Son rôle est de gérer le chemin de contrôle numérique à axe unique au sein d'un système 15A. Les sources de réparation spécialisées la décrivent comme une carte utilisée dans les environnements 15-MA / 15TA et comme une carte d'axe supplémentaire qui peut fonctionner avec d'autres cartes d'axes multicanaux dans le même contrôle. | Q3. Que faut-il vérifier lors de la sélection de la A16B-2200-0093? |
| Vérifiez le numéro de pièce exact, la famille de contrôle et si la machine utilise une disposition d'axe 15A de type A. Il est également utile de confirmer si la carte installée fait partie d'une combinaison plus large de cartes d'axes, car ce modèle peut fonctionner aux côtés de cartes d'axes à 2, 3 ou 4 canaux. | Q4. Comment faut-il comprendre la spécification clé? |
| « 1 axe » signifie que cette carte gère un chemin d'axe contrôlé, « 15A » identifie la famille de contrôle, et « Type A » identifie le format d'interface pour lequel elle a été conçue. Ces trois éléments doivent correspondre à la structure de contrôle servo installée avant de remplacer la carte. | Q5. Comment diagnostiquer les défauts avant de remplacer cette carte? |
| Un bon point de départ est de séparer les défauts de contrôle à axe unique des défauts d'amplificateur servo. Si un axe est affecté tandis que le reste du système reste stable, et que la machine est connue pour utiliser une carte d'axe 15A à 1 canal, la carte de contrôle devient un point de défaillance plus probable. Il est également judicieux de vérifier la famille d'amplificateurs numériques associée, car cette carte est liée aux installations utilisant des configurations d'amplificateurs des séries A06B-6058 / 6066 / 6090. | |
