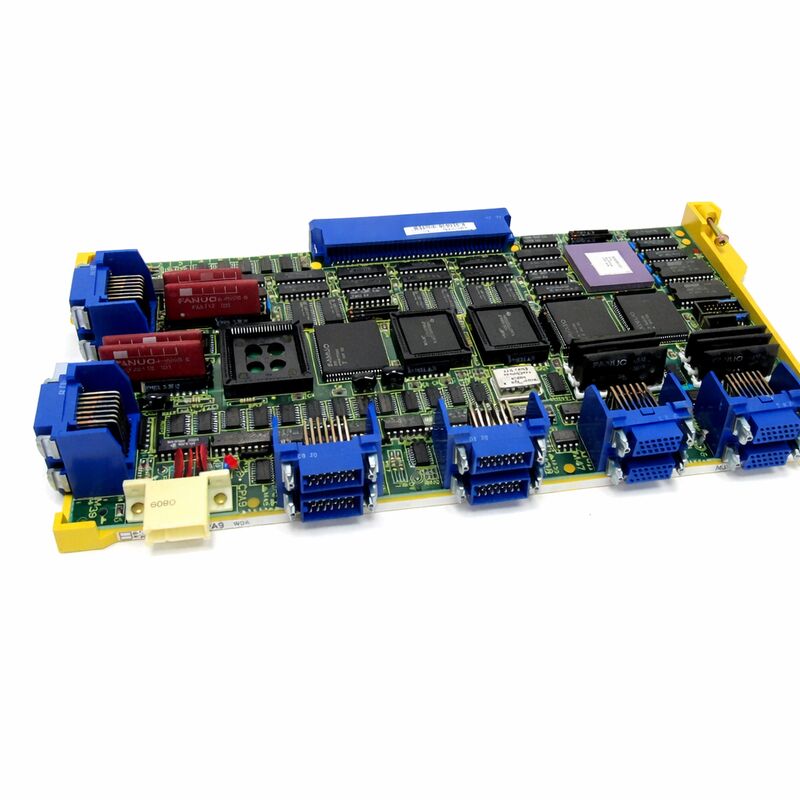

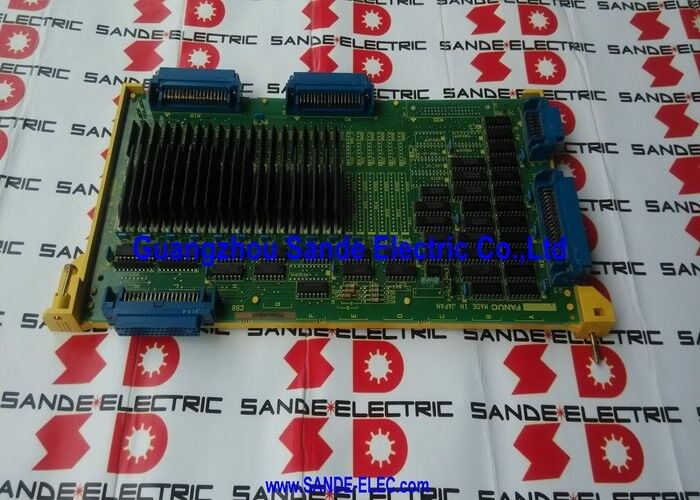

FANUC A16B-2200-0360 ∙ 3/4 carte d'axe numérique ∙ 32 bits FANUC 0-C contrôle / 40 MHz / 0C, 0D, 0F plateformes

La plateforme FANUC 0-C Où vit cette carte

La série 0-C de FANUC était la plate-forme CNC compacte de 32 bits de FANUC pour les machines-outils de petite à moyenne taille jusqu'aux années 1990, couvrant les tours, les centres d'usinage et les broyeurs construits autour des 0C, 0D,les spécifications de contrôle et 0FLa génération 0-C a introduit le traitement 32 bits dans l'architecture CNC compacte de FANUC, et l'A16B-2200-0360 est l'une des cartes de contrôle axiale qui a fait fonctionner cette architecture.

Dans la conception modulaire 0-C, la carte mère gère le traitement CNC global, tandis que les cartes axiales dédiées gèrent les boucles de mouvement des servo et des broches.L'A16B-2200-0360 peut gérer jusqu'à 3 ou 4 axes numériques. Le nombre spécifique dépend de la configuration d'axe originale de la machine.À 40 MHz, il appartient à l'extrémité la plus capable de la gamme de cartes à axe 0-C; la vitesse de traitement détermine la fermeté des servo-boucles et la rapidité avec laquelle la carte répond aux commandes d'axe.

Les machines construites sur cette plateforme sont toujours en production active dans le monde entier.L'A16B-2200-0360 est le remplacement correcte comme pour comme qui restaure la configuration d'axe d'origine sans changements au logiciel de commande ou de câblage.

Principales spécifications

Trois spécifications, une décision de sélection

"Axe 3/4"Cette carte permet de contrôler simultanément 3 ou 4 axes servo/spindle numériques.Une carte à deux axes ou une carte à axe analogique de la même famille A16B-2200 sert des positions différentes et n'est pas un substitut.

32 bits 0-CCette carte est assortie à l'architecture de la carte mère 0-C. Elle n'est pas compatible avec les générations CNC 0i, 16i ou 18i de la série i,ni avec les anciennes plates-formes 0-A ou 0-B à 8 bits.

"40 MHz"Dans la série A16B-2200, les cartes à différentes vitesses d'horloge offrent différents niveaux de performance.La désignation de 40 MHz fait partie de l'identité de la carte et doit correspondre aux spécifications de la carte installée à l'origine..

Avant de commander ∙ Cinq vérifications

La confirmation d'une machine de remplacement A16B-2200-0360 sur la machine installée prend moins de cinq minutes et élimine les erreurs de commande les plus courantes:

1. Lire l'étiquette de la carte installéeLes variantes A16B-2200 adjacentes peuvent avoir une apparence similaire tout en remplissant des fonctions différentes.
2. Confirmer le contrôle 0-C 32 bits- vérifier que la machine CNC est de la génération 0-C (et non 0i, 16i ou toute autre série).
3. Confirmer la carte d'axe numérique (non analogique)La plateforme 0-C utilise des cartes à axe numérique et analogique dans différentes configurations.
4. Défaut de carte d'axe séparé de défaut d'amplificateurSi le schéma de défaillance est limité à la trajectoire de commande de l'axe (les alarmes pointent vers la couche de calcul de la boucle de servo plutôt que vers un module d'entraînement spécifique), la carte d'axe est le suspect probable.
5. Vérifiez les émissions de cartes adjacentesDans l'architecture 0-C, la carte mère et la carte axe communiquent étroitement; vérifier que la carte mère fonctionne normalement avant de remplacer la carte axe.

Questions fréquentes

Q1: Que signifie la désignation 3/4? Est-ce une carte à 3 ou 4 axes?

La carte prend en charge jusqu'à 4 canaux numériques d'axe. Dans les machines configurées pour 3 axes, elle fonctionne 3 canaux; dans les machines à 4 axes, elle fonctionne 4.L'affectation de l'axe spécifique dépend de l'installation initiale de la machineLa carte n'a pas besoin d'être changée entre les configurations à 3 axes et à 4 axes. Le nombre d'axes est réglé dans les paramètres CNC.

Q2: L'A16B-2200-0360 est-il compatible avec les commandes FANUC 0i-C ou 16i?

Non. Cette carte est spécifique à la plateforme FANUC 0-C 32 bits. Les commandes CNC 0i, 16i, 18i et connexes de la série i utilisent une architecture différente et une série de cartes à axe différent.La série A16B-2200 n'est pas intégrée aux commandes de la série i..

Q3: Les alarmes de la machine sur tous les axes contrôlés simultanément.

Des alarmes simultanées sur tous les axes pointent vers la couche de contrôle de l'axe commun, l'A16B-2200-0360 étant le principal suspect.Vérifiez également les tensions d'alimentation fournies à la carte d'axe et vérifiez que la carte mère ne génère pas de défauts en amont qui se propagent à la carte d'axe.

Q4: L'A16B-2200-0360 d'une autre machine à 0 °C peut-elle être utilisée en remplacement?

Oui, à condition qu'il porte le même numéro de pièce A16B-2200-0360 et qu'il ait été confirmé qu'il fonctionnait avant d'être retiré du donneur.La carte ne stocke pas de paramètres spécifiques à la machine Après l'installation du remplacement, les paramètres ne sont pas affectés et aucune réentrée n'est nécessaire, à condition que le module SRAM soit intact.

Q5: La production de l'A16B-2200-0360 est arrêtée. Comment trouver une unité fiable?

Par l'intermédiaire du marché de rechange FANUC 0-C, spécialistes des pièces CNC FANUC et concessionnaires d'excédents testés. Demandez la confirmation que l'appareil a été testé dans un système CNC 0-C en direct, pas seulement inspecté visuellement.Des emballages ESD-sécurisés sont requis pour l'expédition et le stockagePour les machines qui utilisent encore des commandes 0°C en production, il est pratique de tenir une carte d'axe de rechange sur place.
