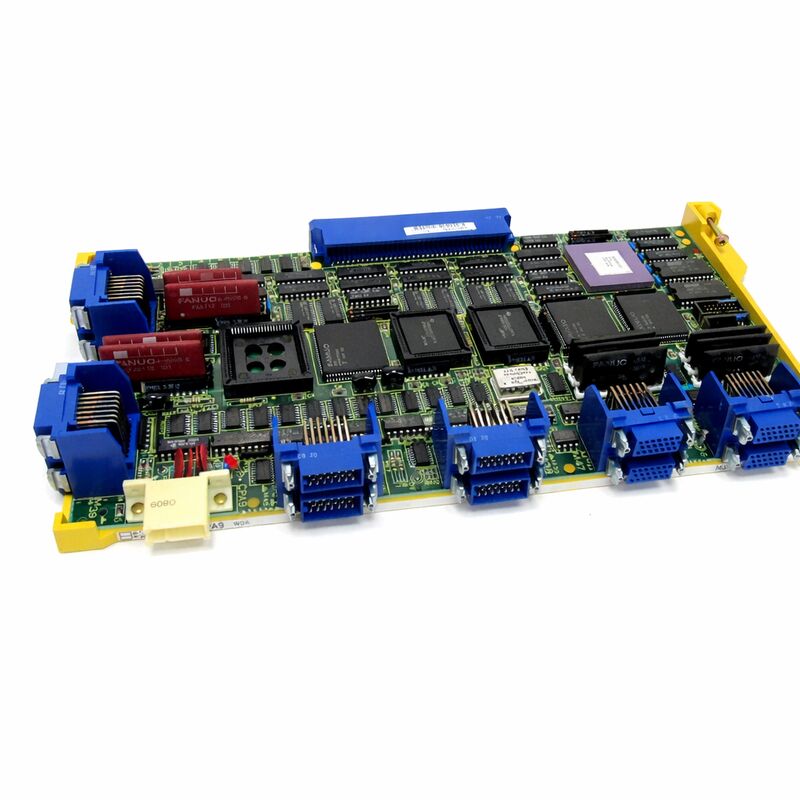

Le tableau de bord A16B-2200-0371 A16B22000371 A16B-22OO-O371

FANUC A16B-2200-0371 A16B-2200 série PCB de commande CNC

Numéro de la partie:A16B-2200-0371 Les États membres doivent:

Nom du fabricant:Société FANUC (Japon)

Type de produit:Module de commande CNC

Série de cartes:A16B-2200: les produits de base et les produits de base

Applications:Systèmes de commande CNC FANUC

Résumé

L'A16B-2200-0371 est une carte de circuit imprimé de la série A16B-2200 de FANUC ̇ une famille de cartes de commande CNC qui comprend des modules de commande d'axe, des circuits imprimés de communication et d'interface,cartes mémoire et cartes graphiques, ainsi que diverses cartes fonctionnelles desservant la gamme de contrôleurs CNC FANUC de la série 15 jusqu'aux générations C et D de la série 0.

Cette série a été produite au cours de l'une des périodes les plus productives de l'ingénierie CNC de FANUC,lorsque l'entreprise a équipé l'industrie mondiale des machines-outils avec des contrôleurs capables de gérer la complexité de l'usinage multiaxe moderne, la communication servo série et l'automatisation des machines basée sur PMC.

La série A16B-2200 couvre des cartes fonctionnelles spécifiques qui se branchent sur le plan arrière du contrôleur aux côtés de la carte CPU principale ou principale.certains gèrent la communication à grande vitesse entre le CNC et les servo-entraînements numériques; d'autres gèrent les signaux d'E/S entre le contrôleur et le câblage de la machine; d'autres encore gèrent le stockage de la mémoire, le traitement graphique ou la communication avec des appareils externes.

La fonction spécifique de l'A16B-2200-0371 le positionne dans la configuration du contrôleur pour laquelle il a été conçu.

Principales spécifications

Série A16B-2200

La série A16B-2200 est la génération de cartes CNC associée aux plates-formes FANUC de la série 15 et des plates-formes FANUC contemporaines de la série 0, à une époque où FANUC faisait la transition des servos analogiques vers les systèmes numériques.introduction de la communication sérielle par axe, et la construction de l'architecture matérielle pour l'usinage multi-axes haute performance que l'industrie demandait de plus en plus.

Dans cette série, la variété fonctionnelle est substantielle. Axis boards in the A16B-2200 family manage the servo update cycles — they receive position commands from the CNC's interpolation and translate them into the PWM or serial signals that the servo amplifiers need.

D'autres cartes de la série servent l'interface de la machine: elles gèrent les entrées et sorties discrètes qui relient le contrôleur aux magnétophones hydrauliques de la machine, les interrupteurs de limite,mécanismes de changement d'outil, et le panneau d'opérateur.

Les cartes de communication fournissent des interfaces RS-232C et d'autres interfaces série pour le transfert de programme et le fonctionnement du DNC.

L'A16B-2200-0371 contribue à sa fonction spécifique à cet écosystème.

Le rôle de la carte dans l'architecture du contrôleur qu'elle sert est ce qui la distingue des autres cartes de la série,et faire correspondre la carte correcte à la configuration correcte du contrôleur est l'exigence fondamentale pour tout remplacement.

Travailler avec les cartes de la série Legacy A16B-2200

Les plaques de la série A16B-2200 sont des composants anciens qui ne sont plus actuellement en production, mais qui restent essentiels pour des milliers de machines-outils opérant dans le monde entier.Les machines construites autour des plates-formes CNC de la série 15 et 0-C/0-D pendant leurs années de production représentent des investissements en capital importants que leurs propriétaires ont l'intention de maintenir en service.L'électronique de commande, et non la structure mécanique, limite généralement la durée de vie de ces machines.

La chaîne d'approvisionnement après-vente des cartes de la série A16B-2200 est bien établie.

Les services de rénovation professionnels, qui comprennent le remplacement du condensateur, le nettoyage par contact et les tests fonctionnels dans un système CNC représentatif, prolongent considérablement la durée de vie.La réparation au niveau de la carte traite des défaillances de composants spécifiquesEntre ces options, la plupart des cartes de la série A16B-2200 peuvent être maintenues fonctionnelles tant que la machine qu'elles servent continue à produire.

Pour identifier la carte correcte, il faut le numéro de pièce exact de l'étiquette de la carte installée.

La série A16B-2200 contient de nombreuses variantes, et les cartes qui semblent physiquement similaires peuvent remplir des fonctions entièrement différentes dans le contrôleur.Les numéros de pièces qui diffèrent d'un seul chiffre ne sont pas interchangeables.

Diagnostic et remplacement des erreurs

Une carte de série A16B-2200 défectueuse produit des alarmes dans la zone fonctionnelle qu'elle sert. Une panne de carte d'axe produit des alarmes de servo. Une panne de carte d'E/S produit des erreurs de communication d'E/S.

Une défaillance de la carte mémoire peut empêcher le contrôleur de s'initialiser.Le système est la première étape pour isoler quelle carte du contrôleur nécessite une attention.

Avant de remplacer le panneau suspect, recouvrez-le et nettoyez ses connecteurs.

Une fraction significative des défaillances apparentes des cartes sont en fait des problèmes au niveau des connecteurs.

Si le retrait élimine le défaut, il n'est pas nécessaire de remplacer la carte.C'est la façon la plus définitive de confirmer que la faute est dans la carte et non dans le plan arrière ou les circuits connectés.

Questions fréquentes

Q1: L'alarme CNC indique un défaut dans la zone fonctionnelle que le A16B-2200-0371 sert.

Commencez par recouvrir la carte et nettoyer les contacts des connecteurs.consulter le manuel d'entretien du contrôleur pour identifier les points d'essai sur la carte et les procédures de diagnostic associées à l'alarme spécifique;.

Si une carte équivalente de qualité confirmée est disponible pour un remplacement temporaire, l'essai d'échange confirme définitivement ou élimine la carte comme source de défaut.

Si ce n'est pas le cas et que toutes les autres causes ont été éliminées, procédez au remplacement.

Q2: Un A16B-2200-0371 réaménagé a été installé. L'alarme d'origine a été éliminée, mais une autre alarme est immédiatement apparue.

Une nouvelle alarme différente après le remplacement du panneau qui efface l'alarme d'origine signifie généralement soit une défaillance secondaire qui a été masquée par l'original,ou une anomalie de paramètre/configuration entre la carte de remplacement et le contrôleur.

Vérifiez si la carte de remplacement a la bonne révision matérielle.

Si la nouvelle alarme est liée à un problème de configuration ou de paramètre, traiter le paramètre en premier.

Q3: Comment doit être stocké un A16B-2200-0371 de rechange?

L'emballage antistatique est essentiel .Étiquetez clairement le numéro de pièce, la révision et la date de stockage.

Vérifiez chaque année les signes de corrosion ou de détérioration des composants.

Pour le stockage à long terme, les tests périodiques de mise sous tension confirment que la carte reste fonctionnelle.

Q4: La machine est vieille de 25 ans et l'A16B-2200-0371 n'est plus disponible chez FANUC.

Le marché indépendant des pièces détachées CNC est la principale source de cartes obsolètes de la série A16B-2200.

Des fournisseurs spécialisés détiennent des surplus testés de machines mises hors service, offrent des services d'échange et, dans de nombreux cas, peuvent effectuer des réparations au niveau du conseil.

Some suppliers also offer system-level CNC retrofits that replace the entire controller assembly with modern equivalent hardware — an option that eliminates the legacy board availability concern entirely, mais à un coût initial plus élevé.

Q5: Le CNC se réinitialise occasionnellement sans qu'aucun code d'alarme ne soit affiché. L'alimentation a été confirmée. Le A16B-2200-0371 pourrait-il en être responsable?

Les réinitialisations inexpliquées sans codes d'alarme sont souvent causées par des tensions d'alimentation marginales qui atteignent la carte, soit à partir d'une alimentation qui est dans les spécifications dans des conditions normales, mais marginale sous charge,ou à partir d'un condensateur de découplage dégradé sur la carte elle-même qui permet à des baisses de tension transitoires d'interrompre momentanément la logique de la carte.

Mesurez la tension d'alimentation aux connecteurs d'entrée de la carte, pas seulement à la sortie d'alimentation.

Si la tension est stable à l'alimentation mais pas à la carte, le connecteur ou un condensateur côté carte est la cause probable.
