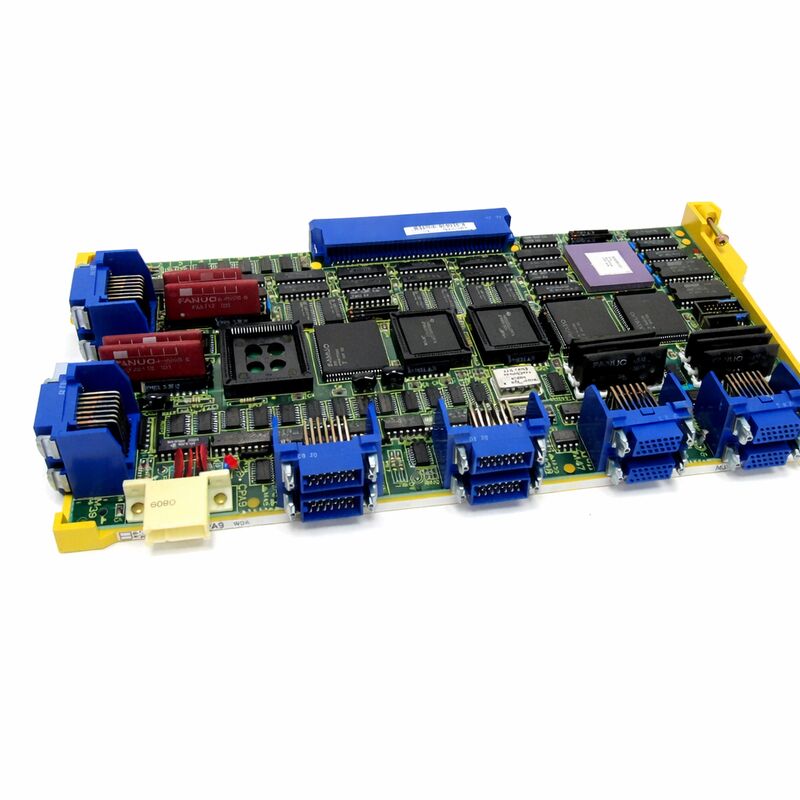

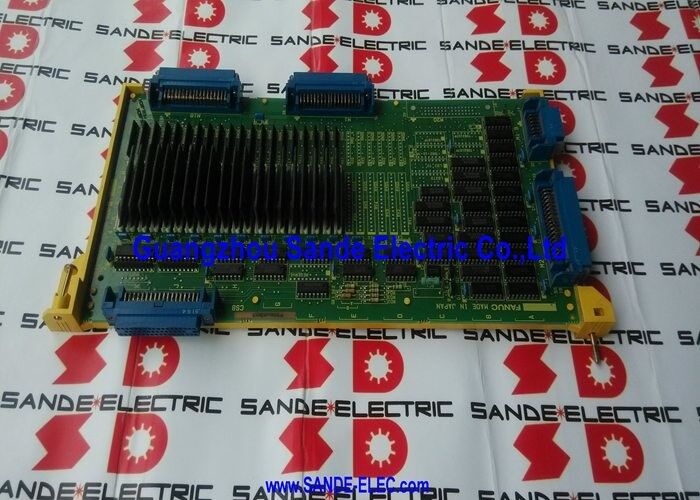

FANUC A16B-2200-0390 | Série 0-C / 0-D / 0-F Carte d'axe série 3/4 axes — Interface Servo Alpha, PCB de rétroaction

Numéro de pièce : A16B-2200-0390

Référence croisée : A16B22000390

Fabricant :FANUC Corporation (Japon)

Type de produit :Carte de contrôle d'axe / PCB de rétroaction — Carte d'axe série 3/4 axes

Ce que fait cette carte

La A16B-2200-0390 est la carte de contrôle d'axe série 3/4 axes pour les systèmes CNC FANUC des séries 0-C, 0-D et 0-F. Dans la terminologie FANUC, la carte d'axe — également appelée PCB de rétroaction — est la carte qui ferme la boucle servo : elle reçoit les commandes de position du processeur principal du CNC, lit la rétroaction de l'encodeur des amplificateurs servo, calcule l'erreur de position et renvoie des commandes de vitesse corrective aux variateurs en temps réel.

Sans que cette carte fonctionne correctement, le CNC n'a aucune image fiable de la position réelle des axes de la machine. Le contrôleur ne peut pas fermer la boucle de position, des alarmes servo suivent immédiatement et le mouvement des axes est impossible.

Cette carte particulière fonctionne dans la configuration de la carte mère 32 bits de la plateforme 0-C/0-D/0-F et utilise l'interface série de type A pour les amplificateurs servo de la série FANUC Alpha — couvrant les configurations servo/broche numériques et série, ce qui est la norme pour les machines 0-C modernisées ou construites avec des variateurs de la série Alpha.

La série 0-C a été l'une des plateformes CNC les plus largement déployées par FANUC à la fin des années 1980 et 1990. De nombreuses machines équipées de la série 0-C restent en production, c'est pourquoi la A16B-2200-0390 continue de s'échanger activement sur le marché secondaire des CNC. Des unités d'échange, des surplus directs et des services de réparation sont tous disponibles.

Diagnostic et remplacement

Les défaillances de la carte d'axe sur la plateforme 0-C se manifestent généralement par une alarme servo 9 (servo non prêt), des alarmes d'axe sur des canaux spécifiques ou des erreurs de rétroaction de position. Avant de conclure que la carte est défaillante :

• Vérifiez le connecteur entre la carte et la prise de la carte mère — la corrosion ou un contact lâche produit des symptômes d'alarme identiques à ceux d'une carte défaillante
• Vérifiez que les câbles de rétroaction des amplificateurs servo à la carte sont bien en place et non endommagés
• Si un seul axe est en alarme et que les autres sont normaux, le défaut peut se situer dans l'amplificateur ou l'encodeur de cet axe plutôt que dans la carte d'axe

Une défaillance franche de la A16B-2200-0390 — où des alarmes servo apparaissent simultanément sur tous les axes et ne disparaissent pas après réinsertion — est un indicateur clair que la carte doit être remplacée.

Spécifications clés

FAQ

Q1 : Le CNC 0-C affiche une alarme servo 9 sur tous les axes. La A16B-2200-0390 pourrait-elle en être la cause ?

Oui. Une alarme servo 9 sur tous les axes simultanément — plutôt que sur un seul axe — pointe vers la carte d'axe plutôt qu'un amplificateur servo ou un encodeur individuel. Réinsérez d'abord le connecteur de la carte. Si l'alarme persiste, la carte est défaillante. Les alarmes sur un seul axe sont plus susceptibles d'être des défauts d'amplificateur ou d'encodeur.

Q2 : Avec quels amplificateurs servo cette carte est-elle compatible ?

Amplificateurs servo FANUC de la série Alpha (interface série de type A) dans des configurations numériques et série. La plateforme 0-C avec cette carte mère 32 bits exécute généralement des modules d'amplification servo (SVM) et des modules d'amplification broche (SPM) Alpha. Les configurations analogiques sont compatibles mais rares sur cette génération de cartes.

Q3 : Le remplacement de la A16B-2200-0390 nécessite-t-il des modifications de paramètres ?

La carte d'axe elle-même ne stocke pas les paramètres CNC — ceux-ci résident dans la SRAM du contrôleur. Après un remplacement à l'identique, le CNC lit ses paramètres normalement. Vérifiez les paramètres servo après le remplacement, en particulier le type d'encodeur et les paramètres de l'interface de rétroaction, pour confirmer qu'ils correspondent au matériel installé.

Q4 : La A16B-2200-0390 peut-elle être réparée au niveau des composants ?

Oui. Les spécialistes en électronique CNC ayant de l'expérience avec les cartes d'axe 0-C peuvent effectuer des réparations au niveau des composants — en remplaçant les optocoupleurs défectueux, les circuits intégrés d'interface de rétroaction ou les connecteurs endommagés. Les services d'échange et de réparation sont tous deux largement disponibles pour cette carte. La réparation est particulièrement rentable lorsque le défaut est localisé et que l'alternative est de s'approvisionner auprès de stocks excédentaires limités.

Q5 : Comment une A16B-2200-0390 excédentaire est-elle vérifiée avant l'installation ?

Demandez un certificat de test fonctionnel au fournisseur — idéalement testé sur un contrôle 0-C plutôt que sur un simple test de mise sous tension sur banc. Inspectez la carte pour détecter la corrosion, les joints de soudure endommagés et les broches de connecteur pliées avant le montage. Réinsérez fermement tous les connecteurs après l'installation et vérifiez que tous les axes répondent normalement avant de remettre la machine en production.
