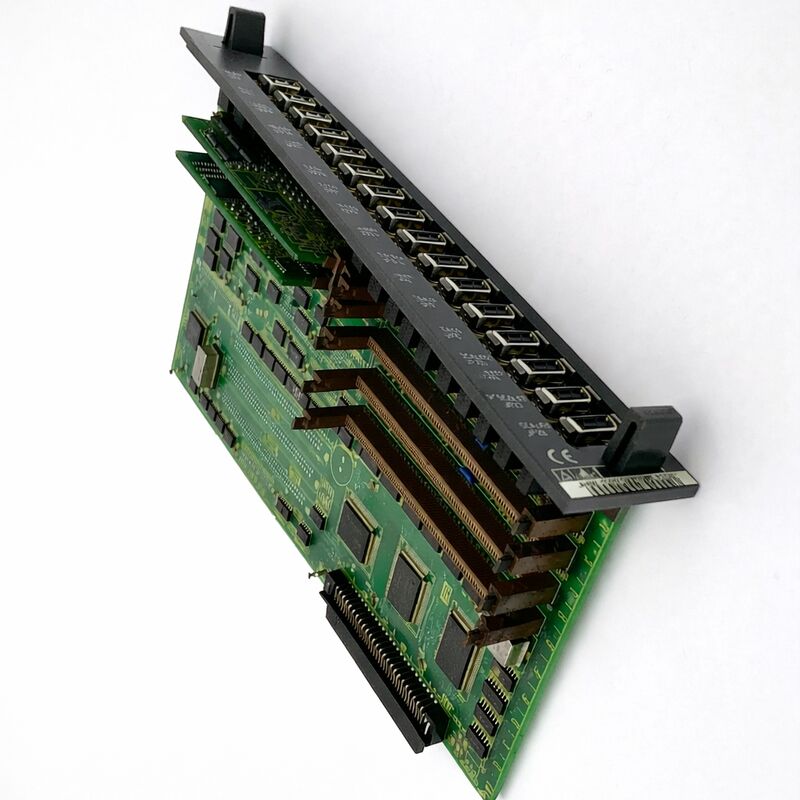

FANUC A16B-2200-0931

Numéro de la partie:A16B-2200-0931 Les États membres doivent:

Nom du fabricant:Société FANUC (Japon)

Type de produit:Option 2 (OPT2) PCB

Systèmes CNC compatibles:La série FANUC 16-A (16-MA, 16-WA, 16-TA)

Résumé

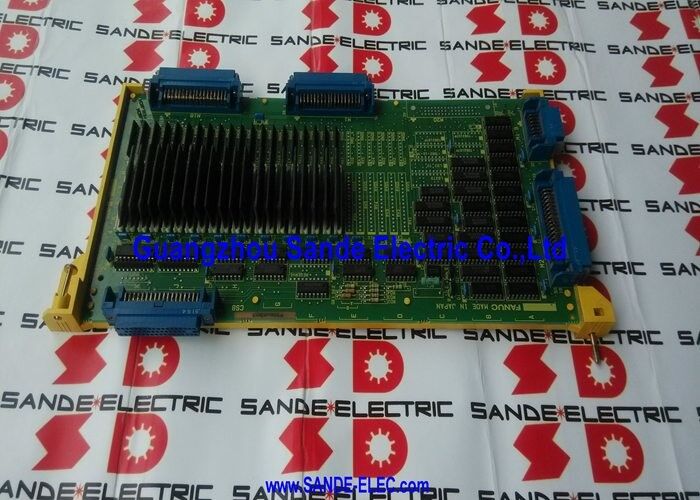

L'A16B-2200-0931 est la carte de circuit imprimé d'expansion d'axe Option 2 (OPT2) pour la commande CNC FANUC Série 16-A désignée F16M/T dans le code interne du produit FANUC.

Cette carte se branche sur le système de la série 16-A à côté de la carte du processeur principal et d'autres cartes d'option,augmentation de la capacité du servo-axe de la commande jusqu'à quatre axes supplémentaires et ajout d'un deuxième processeur à broche.

Combiné avec la commande de l'axe de base sur la carte principale,le A16B-2200-0931 permet à la série 16-A de gérer jusqu'à huit servo-canaux totaux avec une capacité de double fuseau, ce qui en fait la carte d'option essentielle pour les centres d'usinage multiaxes complexes, des configurations de machines à 5 axes et des centres de tournage à deux broches.

La série FANUC 16-A était l'une des plates-formes CNC les plus performantes de sa génération, une avancée significative par rapport à la série 0-C en termes de puissance de traitement, de performances de servo et de nombre d'axes maximum.

Le 16-A a été déployé sur des centres d'usinage de grand format, des centres de tournage de moulins, des portiques,et centres de tournage à plusieurs broches où la demande d'axes contrôlés dépassait ce que la commande de base pouvait gérer seule.

L'A16B-2200-0931 était le matériel qui a rendu ces configurations élargies possibles.

Le tableau n'est plus produit par FANUC et n'est plus disponible sur les canaux de production actifs de FANUC.

Sa disponibilité continue sur le marché des pièces détachées permet à une population importante de machines de la série 16-A de fonctionner à pleine capacité.

Principales spécifications

Série 16-A Architecture de système OPT2 dans le contexte

La commande de la Série 16-A était installée dans un rack à fond qui abritait la carte principale du processeur (qui gérait l'exécution du programme de partie, l'interpolation pour les axes de base et la broche principale), l'alimentation électrique,et les créneaux horaires d'options disponibles pour les cartes de capacité supplémentaires.

La carte OPT1 a généralement ajouté une plus grande capacité PMC (contrôleur de machine programmable) et des graphismes améliorés.La carte OPT2 la A16B-2200-0931 ajouté les essieux de servo supplémentaires et deuxième fuseau CPU.

Lorsqu'il est installé, l'A16B-2200-0931 étend la capacité de l'axe de commande des axes de base de 4 à 5 jusqu'à 8 servo-canaux au total.

Le nombre exact d'axes supplémentaires activés dépend des modules plug-in SMD (Small Module Device) montés sur la carte ¢ différentes combinaisons SMD activent différentes configurations de compte d'axes.Cette approche modulaire a permis à FANUC d'utiliser le même PCB sur toutes les configurations de machines nécessitant 6, 7 ou 8 axes au total.

Le deuxième processeur à fuseau sur l'A16B-2200-0931 est une capacité de traitement séparée dédiée au contrôle d'un deuxième fuseau indépendamment du fuseau principal.

Les centres de tournage à double fuseau et les machines de tournage à fuseau avec fuseau principal et sous-fuseau nécessitent cette capacité.

Sans la carte OPT2, une machine de la série 16-A est limitée à une seule broche contrôlée.

Applications Machines qui nécessitent cette carte

Une machine de la série 16-A équipée de l'A16B-2200-0931 relève généralement de l'une des catégories suivantes:

Centre d'usinage à cinq axes: un centre d'usinage à trois axes avec deux axes tournants (B et C, ou A et B) pour l'usinage de surfaces complexes et à cinq côtés nécessite que les cinq axes soient contrôlés simultanément.La carte de base 16-A des axes gère certains, et l'OPT2 fournit la capacité restante.

Centre de tournage à deux broches: les deux broches nécessitent un contrôle indépendant de la vitesse, de la position et de la synchronisation.

Le deuxième fuseau du processeur OPT2 gère le sous-fuseau tandis que la carte principale gère le principal.

Machines à portique: les grands centres d'usinage à portique avec des moteurs à double axe Y sur le faisceau de portique nécessitent un contrôle d'axe tandem de deux moteurs travaillant en synchronisation sur un axe.La capacité d'axe supplémentaire de l'OPT2 prend en charge cette configuration.

Cellule d'usinage flexible à plusieurs axes: toute configuration nécessitant plus que le nombre d'axes de base pour des géométries de pièces complexes ou des axes de positionnement supplémentaires.

Notes de remplacement et de programmation

L'A16B-2200-0931 est une carte programmable.les sous-paramètres associés aux axes supplémentaires et à la deuxième broche doivent être chargés dans la mémoire de la carte..

Ces paramètres ont été sauvegardés par la mémoire CNC à batterie de la machine.

Lors du remplacement de la carte, les sous-paramètres doivent être rechargés à partir d'une sauvegarde stockée ou en les rentrant dans la documentation des paramètres de la machine.

Pour les machines de la série 16-A qui perdent la sauvegarde des paramètres (échec de la batterie sans sauvegarde documentée), une réentrée complète des paramètres dans la documentation du constructeur de la machine peut être requise,qui peut être une tâche de mise en service qui prend du temps.

Questions fréquentes

Q1: La machine de la série 16-A affiche désormais des servo-alarmes uniquement sur les axes contrôlés par la carte OPT2, tandis que les axes de base (contrôlés par la carte CPU principale) fonctionnent normalement.Est-ce que le A16B-2200-0931 est confirmé défectueux??

Les alarmes isolées sur les axes contrôlés par OPT2 avec des axes de base confirmés comme étant bons sont une indication forte d'une défaillance de l'A16B-2200-0931.

Avant le remplacement, vérifiez les rails d'alimentation de la carte OPT2 au point de raccordement du plan arrière et vérifiez les sièges de la carte dans le support.

Une carte OPT2 mal assise produit exactement ce symptôme. Si la carte est bien assise et que les tensions d'alimentation sont confirmées, la défaillance de la carte est le diagnostic probable.

Q2: Après l'installation d'un remplacement A16B-2200-0931, les axes supplémentaires se déplacent mais la deuxième broche ne répond pas. Quelle est la cause la plus fréquente?

La cause la plus fréquente est l'absence ou l'incorrection des sous-paramètres de la deuxième broche.

La carte OPT2 détient les paramètres de broche pour la deuxième broche indépendamment des paramètres de broche de la carte CPU principale.

Si ces sous-paramètres n'ont pas été chargés après le remplacement de la carte, la deuxième fonction de broche sera inactive même si la carte elle-même est opérationnelle.

Recharger les paramètres de la deuxième broche à partir de la sauvegarde ou les saisir à nouveau à partir du fichier de paramètres documenté de la machine.

Q3: L'A16B-2200-0931 peut-il être utilisé dans une commande de la série 16-B ou de la série 18-A, ou est-il spécifique à la série 16-A?

L'A16B-2200-0931 est conçu pour l'architecture de contrôle et de rétro-plan de la série 16-A.la disposition des connecteurs peut être différente, et le micrologiciel et le protocole attendus par le processeur principal diffèrent entre les variantes de la série 16-A et plus tard 16-B/18.

L'utilisation de cette carte dans un système non 16A ne produirait pas un résultat fonctionnel et risque des dommages matériels.

Utilisez uniquement le système A16B-2200-0931 de la série 16-A sur les arrière-plan du type A02B-0120-B5xx.

Q4: La machine de la série 16-A est un centre d'usinage à 5 axes. La carte OPT2 est tombée en panne. Y a-t-il une carte FANUC plus récente qui peut la remplacer, ou le numéro exact de la pièce doit-il être fourni?

Il n'y a pas de remplacement direct d'une plate-forme FANUC plus récente.

Les commandes FANUC modernes (série 30i, 31i, 32i) utilisent un matériel entièrement différent et nécessiteraient un projet complet de mise à niveau CNC pour être mis à niveau.

Pour les machines dont l'objectif est de maintenir l'exploitation de la série 16-A, l'approvisionnement en A16B-2200-0931 par le marché des pièces détachées est la voie correcte.

Pour les machines qui envisagent une mise à niveau complète, la capacité de 5 axes peut être reproduite sur les plates-formes FANUC modernes avec des mises à niveau de servo-amplificateurs appropriées.

Q5: Combien d'axes supplémentaires l'A16B-2200-0931 ajoute-t-il réellement, et cela varie-t-il selon la machine?

L'A16B-2200-0931 a une capacité pouvant accueillir jusqu'à 4 axes supplémentaires, élargis en fonction des modules SMD montés sur la carte.Le nombre exact d'axes activés dépend à la fois de la configuration SMD et des paramètres CNC.

Une machine avec une configuration à 6 axes utilise l'OPT2 pour ajouter 2 axes au-delà de la base 4. Une configuration à 8 axes utilise les 4 axes supplémentaires complets de l'OPT2.

Le constructeur de la machine le fixe à l'heure de construction initiale.

Lors du remplacement de l'A16B-2200-0931, une carte source avec la même configuration SMD que l'original,ou reconfigurer les SMD de la carte de remplacement pour qu'ils correspondent à la documentation matérielle de la machine ou en inspectant la carte retirée.
