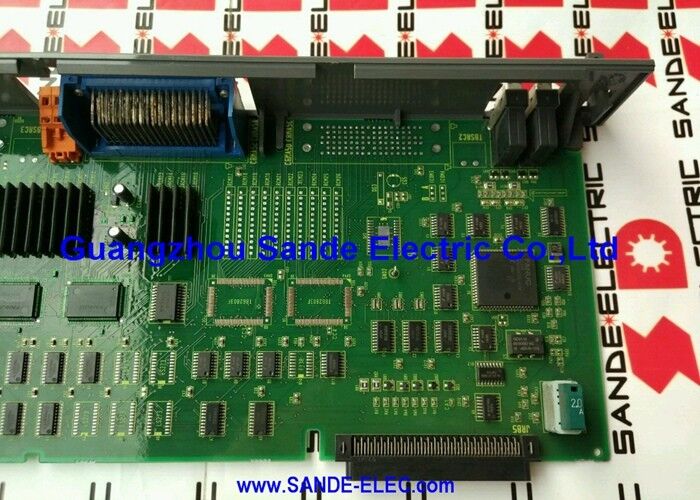

Les cartes pour PC FANUC A16B-2204-0011 A16B22040011 A16B-22O4-OO11

A16B-2204-0011 | PCB d'E/S série FANUC A16B-2204 — Interface processus et machine / Automatisation CNC et robot

A16B-2204-001x — Famille d'interfaces d'E/S

La série A16B-2204 couvre les cartes d'interface d'E/S et de processus pour les CNC FANUC et l'automatisation des robots. Le groupe 001x forme une famille de conseils d’administration étroitement liée :

A16B-2204-0010 :Confirmé comme unCARTE D'E/S DE PROCESSUS— fournit l'interface entre les contrôleurs CNC/robot FANUC et les équipements d'automatisation externes au niveau des processus.

A16B-2204-0011 (cette carte) :La carte adjacente de la famille 001x. Dans la série A16B-2204, les cartes numérotées étroitement remplissent généralement des fonctions connexes : variantes, spécifications mises à jour ou cartes complémentaires au sein du même assemblage d'application.

Informations clés sur le produit

Contexte d'E/S de processus

Les « E/S de processus » dans la terminologie FANUC couvrent la couche d'interface d'E/S qui connecte la CNC ou le contrôleur de robot à des équipements au-delà de la machine-outil immédiate : convoyeurs, systèmes de mesure, lave-pièces, robots adjacents et contrôleurs d'automatisation d'usine.

Ceci est distinct des cartes d'E/S de machine-outil standard (qui gèrent les propres verrouillages et actionneurs de la machine) et des cartes de fond de panier de robot (qui gèrent le panier de la carte contrôleur).

La famille A16B-2204-001x remplit ce rôle d'intégration de processus en fournissant l'interface de signal numérique entre les contrôleurs FANUC et les équipements d'un environnement de fabrication plus large.

Scénarios d'application

Défaut de la carte E/S du processus dans la cellule CNC :Une cellule CNC FANUC perd les signaux de coordination avec un convoyeur périphérique ou un système de mesure. L'A16B-2204-0011 est identifié et remplacé, rétablissant l'échange de signaux de processus.

Maintenance de l'interface E/S de la cellule robot :Une cellule robotique utilisant un contrôleur FANUC nécessite le remplacement d'une carte d'E/S pour son interface de processus externe. L'A16B-2204-0011 est le remplacement confirmé.

FAQ

Q1 : A16B-2204-0011 est-il interchangeable avec A16B-2204-0010 ?

Les deux appartiennent à la famille A16B-2204-001x et servent probablement des fonctions d'E/S de processus associées. Leur interchangeabilité directe dépend du fait que les cartes ont des configurations de connecteurs et un nombre d'E/S identiques. Confirmez dans la documentation du système hôte avant de remplacer l'un par l'autre.

Q2 : A16B-2204-0011 est-il destiné aux applications de machines-outils CNC ou de contrôleurs de robots ?

La série A16B-2204 couvre les deux. L'A16B-2204-0010 adjacente est classée parmi les PCB robots par certains distributeurs, tandis que d'autres cartes A16B-2204 servent aux unités d'E/S CNC 0i-D. Confirmez le type de déploiement dans la documentation du système hôte.

Q3 : Le remplacement de l'A16B-2204-0011 nécessite-t-il des modifications du programme PMC ?

Les cartes d'E/S communiquent avec le PMC via l'adresse I/O Link. Un remplacement à l'identique rétablit la communication sans modification du PMC. Vérifiez l’adressage E/S correct après le montage.

Q4 : Quelles précautions ESD s'appliquent ?

Poignée avec un bracelet antistatique mis à la terre sur une surface sécurisée ESD. Conserver dans un emballage antistatique. Mettez complètement la CNC ou le contrôleur du robot hors tension avant d'accéder à la carte.
