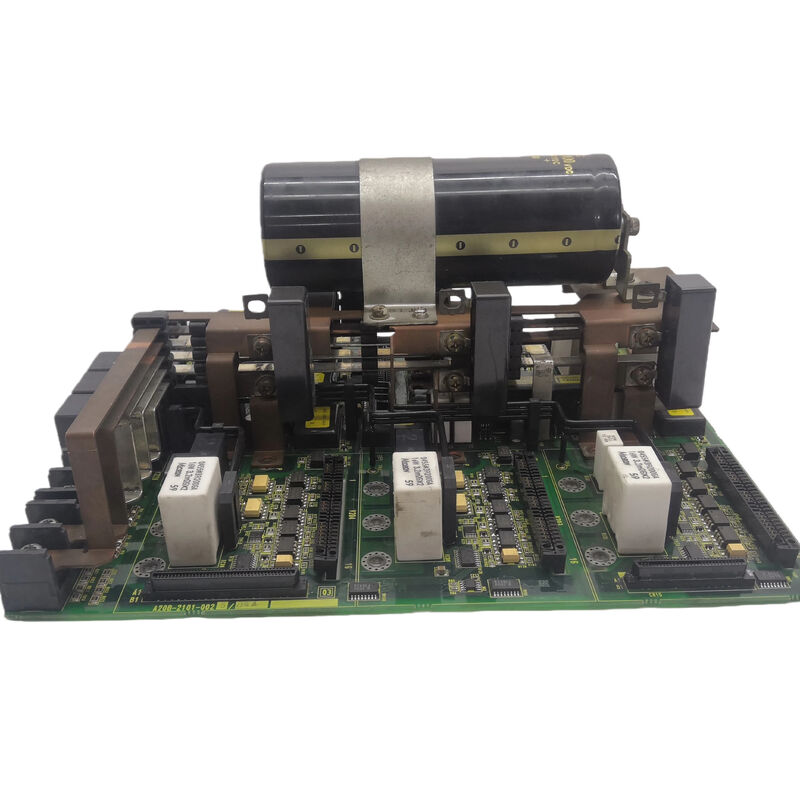

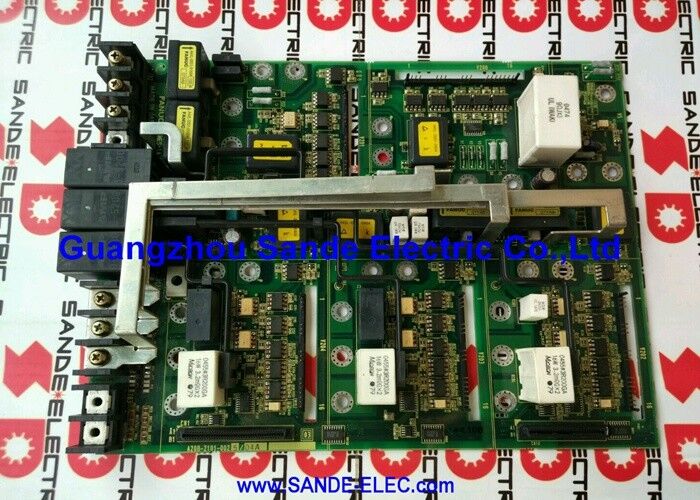

Le tableau de bord du FANUC A20B-2101-0025 A20B21010025 A2OB-21O1-OO25

FANUC A20B-2101-0025 | Carte de commande d'amplificateur de servomoteur — Carte de base de commande de la série A20B-2101

Numéro de pièce : A20B-2101-0025

Fabricant : FANUC Ltd. (Japon)

Type de produit :Carte de commande d'amplificateur de servomoteur — Carte de base de commande

Série de produits : A20B-2101

Commande de variateur au niveau de la carte

La A20B-2101-0025 est une carte de commande de la série A20B-2101 de FANUC — la famille des cartes de base installées à l'intérieur des unités d'amplificateurs de servomoteurs et de broches FANUC. En tant que carte de commande de l'amplificateur, elle gère les fonctions critiques au niveau du signal : traitement des commandes de vitesse et de couple du CNC, conditionnement des données de retour d'encodeur, exécution de la boucle de régulation de courant et génération des impulsions de commande de grille pour l'étage de puissance IGBT.

Cette carte est distincte de la carte d'alimentation de l'amplificateur (qui gère le redressement AC haute tension et la commutation IGBT). La A20B-2101-0025 fonctionne à basse tension dans le domaine du signal de l'amplificateur. Lorsque la carte de commande tombe en panne, l'amplificateur ne peut pas réguler sa sortie — des défauts de variateur apparaissent immédiatement à la mise sous tension, ou l'axe ne répond pas aux commandes de mouvement malgré le fonctionnement complet de l'étage de puissance.

La série A20B-2101 comprend plusieurs variantes étroitement liées, servant toutes de cartes de base de commande pour les familles d'amplificateurs FANUC. Les numéros adjacents (0021, 0022, 0025) reflètent des différences de spécifications incrémentales liées à des modèles et générations d'amplificateurs spécifiques. Confirmez le numéro de pièce exact sur l'étiquette de la carte installée avant de vous procurer un remplacement.

Séparer la commande de la puissance

Reconnaître que la A20B-2101-0025 est défaillante — plutôt que l'étage de puissance — est une étape de diagnostic clé. Si le module IGBT mesure correctement (pas de court-circuit entre les paires de phases) mais que l'amplificateur génère toujours des défauts de variateur à la mise sous tension, la panne se situe au niveau de la carte de commande.

La réparation au niveau des composants de la A20B-2101-0025 est réalisable lorsque la panne est localisée : un optocoupleur de commande de grille endommagé, un circuit intégré logique défaillant ou un composant de conditionnement de signal de retour dégradé peuvent être remplacés sans toucher à l'étage de puissance.

Spécifications clés

FAQ

Q1 : L'amplificateur affiche une alarme de variateur AL-02 (défaut d'alimentation de commande) ou AL-09 (défaut d'axe) à la mise sous tension. La A20B-2101-0025 est-elle susceptible d'en être la cause ?

Oui. Les alarmes apparaissant immédiatement à la mise sous tension — avant toute commande de démarrage — qui ne sont pas résolues par la réception d'une alimentation 24V valide par la carte de commande indiquent généralement une défaillance de la carte de commande. Vérifiez d'abord l'alimentation 24V de la section de commande de l'amplificateur. Si la tension 24V est confirmée présente et dans les tolérances et que l'alarme persiste, la A20B-2101-0025 est défaillante.

Q2 : La A20B-2101-0022 peut-elle remplacer la A20B-2101-0025 ?

Les deux sont des variantes au sein de la même série de cartes de commande A20B-2101 mais portent des spécifications matérielles différentes liées à des modèles d'amplificateurs spécifiques. La substitution sans confirmer la compatibilité matérielle de l'amplificateur n'est pas recommandée. Contactez une entreprise spécialisée dans la réparation d'amplificateurs FANUC avec les deux numéros de pièce pour confirmer l'interchangeabilité avant l'installation.

Q3 : Le module IGBT s'est avéré intact. La A20B-2101-0025 peut-elle être remplacée sans remplacer l'unité d'amplificateur entière ?

Oui. La carte de commande est conçue pour être remplacée séparément. Avec un étage de puissance confirmé comme étant bon, seule la carte de commande A20B-2101-0025 doit être remplacée. C'est plus rentable que de remplacer l'amplificateur entier, en particulier pour les amplificateurs avec de grands modules IGBT.

Q4 : Après avoir installé une A20B-2101-0025 de remplacement, l'axe fonctionne mais la précision de position s'est dégradée. Que faut-il investiguer ?

La dégradation de la précision de position après le remplacement d'une carte de commande est généralement causée par des décalages de paramètres de l'interface de l'encodeur ou des connecteurs de retour d'encodeur mal positionnés. Vérifiez que tous les câbles d'encodeur sont correctement insérés dans le connecteur de retour de l'amplificateur. Vérifiez également que le paramètre de type de moteur dans le CNC correspond au moteur installé — un décalage modifie l'échelle du retour d'encodeur.

Q5 : Où est sourcée la A20B-2101-0025 ?

Les entreprises spécialisées dans la réparation d'amplificateurs FANUC disposent de stocks d'échange pour les cartes de commande de la série A20B-2101. Demandez la variante spécifique 0025 — les variantes adjacentes ne doivent pas être acceptées comme substituts directs sans confirmation de compatibilité. La réparation au niveau des composants de la carte d'origine est également une voie viable lorsque la panne est localisée à un composant identifiable.
