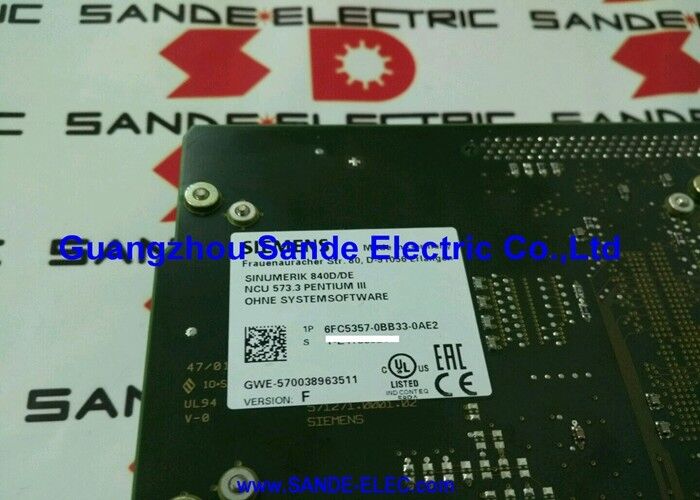

La carte mère 6FC5357-0BB33-0AE2 6FC5 357-0BB33-0AE2 6FC5357-OBB33-OAE2

Siemens 6FC5357-0BB33-0AE2

Numéro de la partie:Le produit doit être présenté sous forme d'une couche d'étiquette.

Nom du fabricant:Siemens AG (Allemagne)

Type de produit:Unité de contrôle numérique 573.3

Le noyau de traitement du CNC

Le 6FC5357-0BB33-0AE2 est le NCU 573.3 pour le Siemens SINUMERIK 840D, le module qui exécute toutes les fonctions CNC et PLC dans une seule carte.Il est l'unité centrale de traitement du système SINUMERIK 840D: l'interpolation NC, le contrôle des axes, l'exécution du PLC et la communication PROFIBUS fonctionnent tous sur ce seul module.

Le S7-300 PLC intégré (315-2 DP, 96 KB) exécute la logique PMC de la machine gérer les E/S de la machine-outil, les séquences de changement d'outil, les verrouillages de sécurité,et des fonctions auxiliaires parallèlement au contrôle de l'axe du NC et à l'exécution de certains programmesLes deux fonctions NC et PLC partagent le même matériel, ce qui fait de la NCU une solution hautement intégrée pour le contrôle des machines-outils.

Le 840D fonctionne avec les modules de conduite SIMODRIVE 611D, qui s'interfacent à la NCU via le bus de conduite sur le plan arrière de la boîte NCU.La boîte NCU elle-même abrite le module NCU à côté du module de ventilation/batterie et de l'alimentation électrique.

Exigence de chargement du logiciel

Cette unité est fournie sans logiciel système.et toutes les options logicielles activées doivent être chargées à partir d'une carte logicielle SINUMERIK séparée (carte PC) avant que l'unité puisse fonctionnerLa version du logiciel système chargée doit être compatible avec la révision du matériel NCU.Les 3 variantes de cette série ?? 0AE1 (Pentium II) et 0AE3 (650 MHz Pentium III) ?? acceptent le même flux logiciel mais diffèrent par la vitesse du processeur.

La sauvegarde des données de la machine (données NC, programme PLC, paramètres du lecteur) doit être effectuée sur l'unité NC d'origine avant le remplacement.

Principales spécifications

Questions fréquentes

Q1: Le SINUMERIK 840D affiche l'alarme 120002 (échec du NCU) ou le système ne démarre pas.

L'alarme 120002 ou une défaillance complète du démarrage indique une défaillance matérielle de la NCU.confirmer que l'alimentation de 24 V de la boîte NCU est conforme aux spécifications et que la batterie/le module de ventilation est correctement installéSi les approvisionnements sont confirmés et que la NCU ne parvient toujours pas à initialiser, le conseil de la NCU a échoué.

Q2: Le remplacement 6FC5357-0BB33-0AE2 n'a pas de logiciel. Que doit être chargé avant que la machine puisse fonctionner?

Chargez le logiciel système SINUMERIK 840D à partir de la carte PC correspondant à la version originale du logiciel.les paramètres de conduite SIMODRIVE 611DSans la sauvegarde des données de la machine, une remise en service complète de la documentation est requise.

Q3: La variante 0AE2 peut-elle être remplacée par 0AE3 (650 MHz) si la version 500 MHz n'est pas disponible?

Le 0AE3 NCU 573.3 utilise un Pentium III plus rapide (650 MHz) et 64 MB de DRAM, mais est par ailleurs compatible avec le même logiciel système 840D et le même format de données de machine.0AE3 peut se substituer à 0AE2 mais confirmer auprès du service Siemens ou du constructeur de la machine-outil si la machine a des exigences spécifiques de révision du matériel.

Q4: La NCU d'origine a échoué et aucune sauvegarde des données de la machine n'existe.

Rassemblez la documentation de mise en service originale du VTT, les listes de paramètres SIMODRIVE 611D, et le manuel de données de la machine SINUMERIK 840D.saisir les données NC de la machine dans la documentation, compiler et charger le programme PLC à partir de la source, et mettre en service les lecteurs SIMODRIVE 611D en utilisant les données moteurs de leurs plaques d'immatriculation.

Q5: La connexion de bus d'entraînement entre le NCU et les modules SIMODRIVE 611D présente des erreurs de communication après le remplacement du NCU.

Après le remplacement de la NCU, vérifiez que les câbles du bus d'entraînement SIMODRIVE 611D sont entièrement réinsérés dans les connecteurs de l'arrière-plan de la boîte NCU.Les erreurs de communication du bus d'entraînement après le remplacement de la carte sont le plus souvent causées par des connecteurs non entièrement installésSi les connexions sont confirmées, vérifiez que les paramètres de l'axe SIMODRIVE 611D (type de moteur, type de codeur) sont correctement chargés à partir de la sauvegarde.
