Le nouveau circuit imprimé Fanuc A16B-2200-0120 A16B22000120 A16B-22OO-O12O

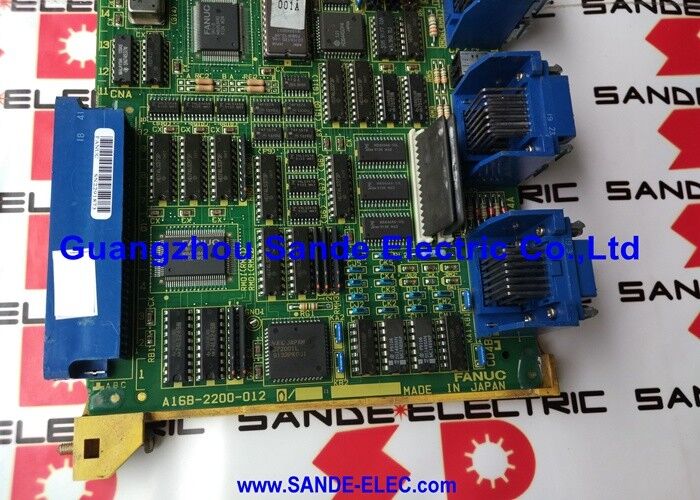

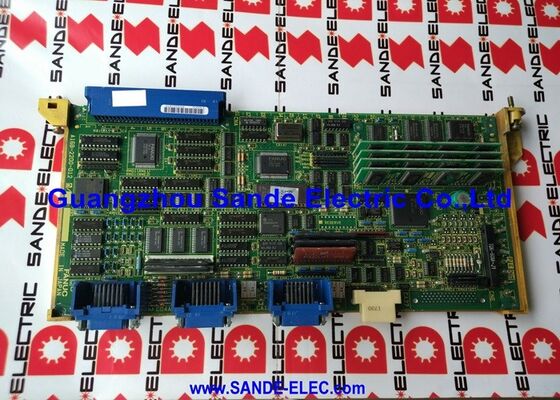

A16B-2200-0120. FANUC Série 15A Base 0 PCB de ressources partagées 512KB RAM / sortie CRT / 15M / 15MA / 15T / 15TA

La série 15A de FANUC L'architecture CNC multiplate

La série FANUC 15-A (15A) est une machine à commande numérique de haute précision de la génération FANUC 15-series ‡ conçue pour des machines-outils complexes nécessitant un grand nombre d'axes contrôlés, un contournement de haute précision,et une fonctionnalité CNC avancéeLa série 15A utilise une architecture multi-plate où différentes fonctions sont réparties sur des PCB spécialisés branchés sur un plan arrière commun:

Tableau de base 0:Le PCB central de ressource partagée le hub auquel toutes les autres cartes font référence pour les commandes de contrôle, l'accès à la mémoire et les données du système.Base 0 est le processeur principal et la carte mémoire partagée du rack de commande de la série 15A.

Plaques de base 1 et de base 2:Des circuits imprimés de ressources partagées supplémentaires qui étendent la mémoire et la capacité de ressources du système de commande pour de grandes configurations.

Plaques pour axes:Plaques de commande axiale dédiées (4 axes ou 3 axes par carte) qui font référence à la base 0 pour les commandes CNC et génèrent des signaux PWM à entraînement servo.

Graphiques, communications en série et panneaux d'options:Des panneaux de fonction supplémentaires remplissant les positions restantes du plan arrière.

La carte A16B-2200-0120 est la carte de base 0 la plus critique de la série 15A.

Principales spécifications

512KB de RAM

La RAM de 512 KB de l'A16B-2200-0120 est la mémoire système partagée accessible par toutes les cartes du rack de commande de la série 15A via le bus de fond.Cette approche de la mémoire partagée est fondamentale pour l'architecture multi-tableaux de la série 15A:

Stockage commun de données:Les tables de paramètres, les données de programme CNC et les variables de système partagées résident dans la RAM de la base 0 disponible pour les cartes axiales, les cartes graphiques et les autres cartes périphériques simultanément.

Base 0 comme maître de système:Toutes les autres cartes dans la référence de rack Base 0 pour les données de chronométrage, de synchronisation et de niveau système.

Alarme de parité RAM la défaillance caractéristique:Le symptôme de défaillance le plus courant pour l'A16B-2200-0120 est l'alarme "RAM Parity Base 0" la CNC détecte une erreur de parité dans la RAM de Base 0, indiquant des données corrompues dans la mémoire partagée.Cette alarme peut provenir d' une défaillance de la cellule RAM sur A16B-2200-0120, ou d'un chargement incorrect de paramètres après une mémoire claire distinguer les deux est la première étape de diagnostic.

Scénarios d'application

Alerte de base de parité RAM 0:Un centre d'usinage de la série FANUC 15MA affiche "RAM Parity Base 0" au démarrage et ne peut pas terminer l'initialisation CNC.le A16B-2200-0120 est confirmé comme ayant des cellules RAM défaillantesLe remplacement et la restauration complète des données du système remettent la machine en production.

Remplacement du centre de virage de la série 15TA:Un centre de tournage 15TA subit un remplacement de carte Base 0. A16B-2200-0120 est la carte correcte pour la configuration RAM de 512KB. Tous les paramètres et programmes sont rechargés à partir de la sauvegarde après l'installation.

Questions fréquentes

Q1: Qu'est-ce que l'alarme de parité RAM Base 0 et est-elle toujours causée par un A16B-2200-0120 défectueux?

L'alarme de parité RAM Base 0 indique que le CNC a détecté des données corrompues dans la RAM partagée de Base 0.défaillance réelle de la cellule RAM sur A16B-2200-0120 (réquis de remplacement de la carte); le chargement de paramètres corrompu après une mémoire vide (résolu en rechargeant correctement tous les paramètres du système); ou une panne de la batterie de secours qui a permis de corrompre le contenu de la RAM lors de l'arrêt.Diagnostiquer systématiquement les paramètres de rechargement correctement à partir d'une sauvegarde vérifiée avant de condamner la carte.

Q2: Quelle est la différence entre A16B-2200-0120 (512KB) et la variante 256KB (0121, 0129)?

La principale différence est la capacité de la RAM. A16B-2200-0120 fournit 512KB de RAM partagée du système; des variantes comme 0121 et 0129 fournissent 256KB.La variante requise dépend de la configuration spécifique du système de la série 15A - Vérifiez toujours sur l'étiquette du numéro de pièce de la carte installée.

Q3: Après avoir remplacé A16B-2200-0120, quelles données doivent être rechargées?

Toutes les données de CNC doivent être rechargées: paramètres, programmes de pièces, données de décalage d'outil et toutes les données de PMC.L'A16B-2200-0120 ne contient aucun stockage de données utilisateur persistant au-delà de sa RAM (qui est effacée lors du remplacement). Une sauvegarde complète et vérifiée du système est essentielle avant tout remplacement de la carte Base 0. Pour les systèmes de la série 15A, la sauvegarde comprend tous les groupes de paramètres (N, P, E, paramètres spécifiques à l'axe),toutes les parties du programme, et le programme de séquence PMC.

Q4: A16B-2200-0120 peut-il s'adapter à n'importe quelle fente de fond, ou est-elle spécifique à la fente?

A16B-2200-0120 s'adapte à des positions définies spécifiques sur le plan arrière principal de la série 15A ‡ les ports 6, 10, 11 ou 13, selon la configuration spécifique du système.La position du port de l'arrière-plan est définie par la conception du rack de commande du constructeur de la machine-outil- Ne pas installer la Base 0 dans des emplacements arbitraires ­ consultez la documentation électrique de la machine-outil et le manuel de maintenance FANUC de la série 15A pour l'affectation correcte des ports.

Q5: La sortie du CRT sur A16B-2200-0120 signifie-t-elle que cette carte entraîne directement l'affichage CNC?

Oui le A16B-2200-0120 comprend une interface de sortie CRT dans le cadre de sa fonction "ressource partagée".Cela signifie que la même carte fournit à la fois les fonctions partagées CPU / mémoire et la sortie d'affichage pour le moniteur CRT de 9 pouces. Sur les variantes qui nécessitent une carte graphique séparée (comme certaines variantes 256KB), la fonction d'affichage est gérée de manière externe.La sortie CRT intégrée sur A16B-2200-0120 confirme qu'il s'agit du hub de ressources partagées complet pour l'affichage et la mémoire dans la configuration standard de 512KB.
