Capteurs d'encodeur de moteur de broche Fanuc ODM A20B-2002-0300

FANUC A20B-2002-0300. Une unité de capteur de codage du moteur à broche de la série Alpha avec support de montage / relais embarqué / interface de type B

Retour d'information sur la vitesse de la broche pour le système d'entraînement de la série Alpha

L'A20B-2002-0300 est l'ensemble de capteurs de codage du moteur à broche pour le système d'entraînement à broche de la série Alpha de FANUC. It mounts on the rear of the spindle motor — typically under the blower fan — and generates the spindle RPM feedback signal that the Alpha series spindle amplifier needs to regulate speed under cutting loads.

Le capteur se connecte au terminal JY2 du module d'amplificateur à broche de la série Alpha via l'interface série de type B.Cette spécification d'interface est spécifique à la génération Alpha non compatible avec la rétroaction basée sur le FSSB des générations d'entraînement Alpha i ou ultérieures.

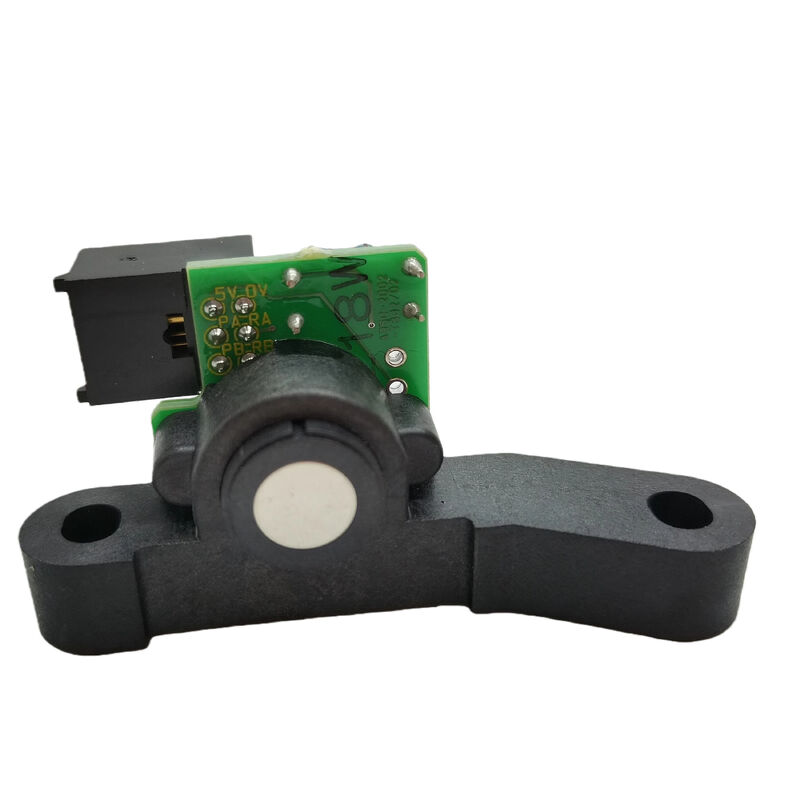

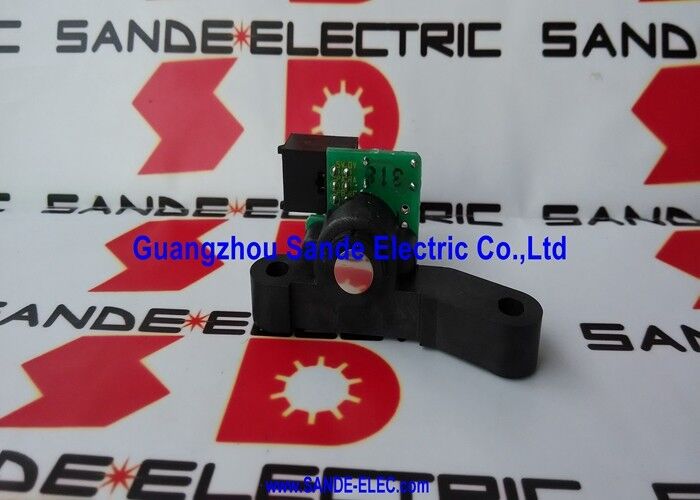

L'ensemble est fourni comme une unité complète: le PCB avec son relais embarqué monté dans un support qui positionne le capteur à la bonne distance de l'anneau de cible magnétique du moteur de broche.Le support détermine l'écart d'air entre les éléments de détection du PCB et la cible tournanteUn vide d'air incorrect après l'installation produit des signaux de rétroaction faibles ou absents même d'un PCB fonctionnel.Vérifiez la clearance entre le capteur et la cible selon la documentation de maintenance du moteur à broche chaque fois que l'ensemble est retiré et remis en place..

Deux révisions matérielles existent / 01A et / 02A. Les deux remplissent la même fonction. Spécifiez la révision à partir de l'étiquette de l'unité installée lors de la commande si une correspondance de révision est requise.

Principales spécifications

Référence de remplacement A290-0854-V320

Le marché de rechange de FANUC répertorie l'A290-0854-V320 comme un remplacement connexe pour les applications de rétroaction des broches où l'A20B-2002-0300 est nécessaire.confirmer que le montage mécanique, le type de connecteur et l'interface du signal de type B correspondent à la configuration de l'amplificateur et du moteur installés.

Diagnostic d'erreur Le relais embarqué

Le relais embarqué de l'A20B-2002-0300 fournit une sortie d'interrupteur que l'amplificateur à broche utilise pour les fonctions de détection de défaut et de confirmation de vitesse.Si la rétroaction de la vitesse de la broche est perdue ou si la sortie du relais est absente, l'amplificateur génère une alarme de broche. Avant de remplacer le PCB, vérifiez le déplacement du support de montage de sa position de montage et vérifiez la corrosion du connecteur JY2,résidus de liquide de refroidissementUne défaillance du connecteur ou un déplacement du montage produit des symptômes d'alarme identiques à ceux d'un PCB défectueux.

Questions fréquentes

Q1: Quelle est la fonction du capteur de codage de broche dans le système d'entraînement?

Il fournit une rétroaction des tours de rotation de la broche à l'amplificateur de broche de la série Alpha via le terminal JY2. L'amplificateur utilise ce signal pour maintenir la vitesse de broche commandée sous des charges de coupe variables.Sans signal de rétroaction valide, l'amplificateur ne peut pas fermer sa boucle de vitesse et génère une alarme de broche.

Q2: La vitesse de la broche semble normale mais les changements d'outil échouent avec une alarme d'orientation.

Si la rétroaction de vitesse est présente, mais que la référence de l'impulsion Z (impulsion d'orientation une fois par révolution) est absente ou intermittente, la broche peut fonctionner à la vitesse commandée mais ne peut pas s'orienter pour le changement d'outil.Vérifiez le support de montage pour le déplacement. Une position décalée du capteur affaiblit l'impulsion Z sans désactiver complètement la rétroaction de vitesse.

Q3: Les révisions /01A et /02A sont-elles interchangeables?

Les deux versions servent le même rôle fonctionnel. Les modifications matérielles mineures entre les versions maintiennent la même interface électrique et la même spécification de montage. Dans la plupart des cas, elles sont interchangeables.Confirmer sur l'étiquette de l'unité installée et préciser la révision lors de la commande si une correspondance exacte de la révision est requise.

Q4: Après le remplacement de l'A20B-2002-0300, l'orientation de la broche s'arrête à un angle légèrement erroné. Le nouveau capteur est-il défectueux?

Après le remplacement du capteur, la position d'arrêt de l'orientation nécessite généralement un nouveau zéro.Ajustez le paramètre de position d'arrêt orientation fuseau dans le paramètre de fuseau CNC réglé par petits pas jusqu'à ce que l'angle d'arrêt s'aligne correctement.

Q5: L'A290-0854-V320 est-il un remplacement direct de l'A20B-2002-0300?

L'A290-0854-V320 est répertorié comme une référence de remplacement sur le marché après-vente.et la compatibilité de l'interface de type B correspondent au moteur spécifique et à l'amplificateur à broche de la série Alpha installé dans la machine.
