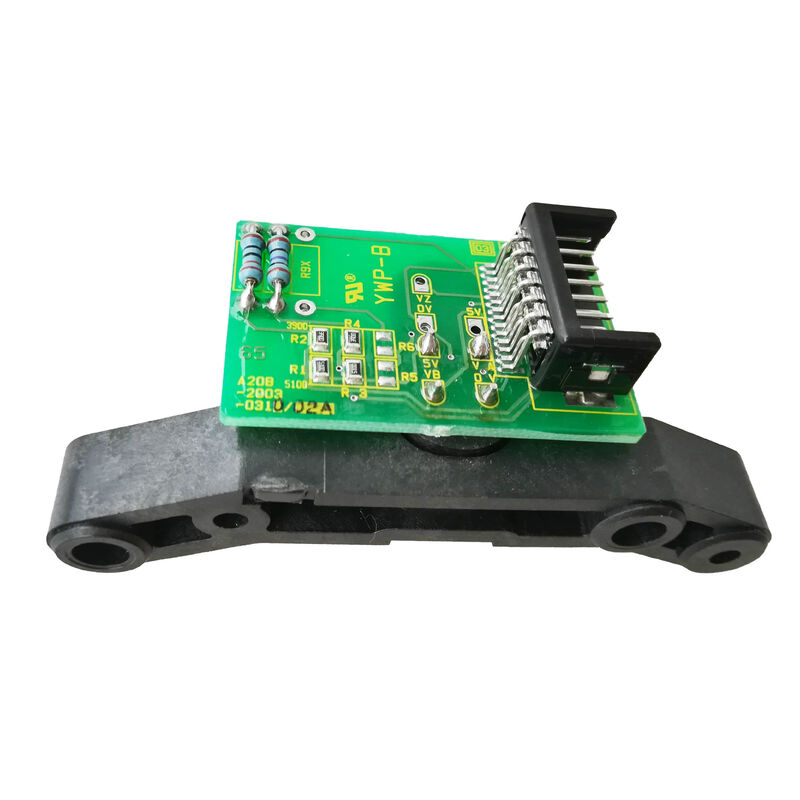

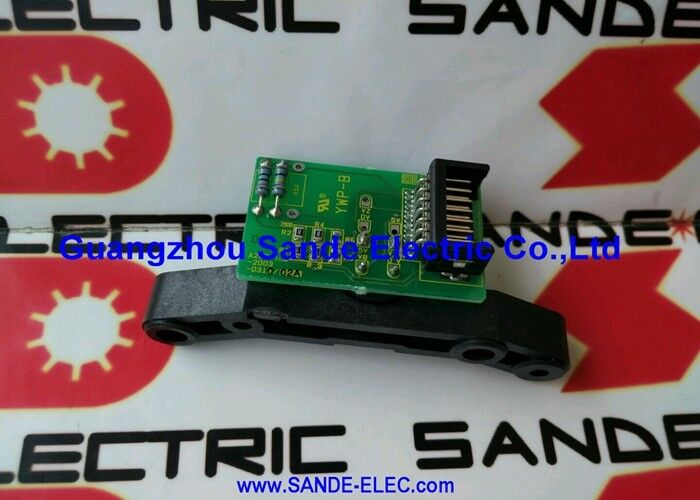

Le codeur du capteur PLC Fanuc A20B-2003-0310 A20B20030310 A2OB-2OO3-O31O

A20B-2003-0310 ♫ FANUC MI/MIZ Capteur de prise en charge Unité de PCB ¢ A860-2100-V001 / Alpha et Alpha-i broche / Vitesse / Orientation / Appui rigide

Sensor MI/MIZ 3 fonctions, un ensemble de capteurs

The FANUC Alpha and Alpha-i spindle motor's MI sensor (Magnetic sensor with Index) or MIZ sensor (Magnetic sensor with Index and Z-phase) provides the spindle amplifier with the feedback it needs for three distinct functions:

Régulation de la vitesse de la broche:Le comptage continu des impulsions de vitesse fournit la vitesse réelle de la broche.réglage du courant du moteur pour maintenir la vitesse programmée sous des charges de coupe variables.

Orientation de la broche:Le CNC commande à la broche de tourner vers une position angulaire spécifique avant un changement d'outil.L'amplificateur compte les étapes du codeur à partir de cette référence pour atteindre et maintenir la position d'orientation.

Pour les pièces de rechange:Le tapage rigide nécessite une synchronisation exacte en phase verrouillée entre la rotation de la broche et le débit d'alimentation de l'axe Z. The sensor's real-time angular feedback allows the CNC to compute the Z-axis position command from the spindle angle at every interpolation cycle — maintaining the precise pitch ratio required for accurate threads.

Informations clés sur le produit

Échec du capteur de PCB Symptômes

Un A20B-2003-0310 défectueux perturbe la rétroaction de la broche:

Alerte SP 07 (erreur de rétroaction de vitesse):L'amplificateur de broche ne détecte aucun signal de rétroaction de vitesse ou un signal de rétroaction de vitesse implausible.

Échec de l'orientation:L'impulsion d'indice est absente ou corrompue. La broche tourne indéfiniment à la recherche de la référence d'orientation. Le CNC génère un timeout d'orientation.

Erreurs de frappe rigide:La synchronisation de phase se détériore lorsque le filetage du fil ou les alarmes de synchronisation CNC sont incorrects pendant les cycles de tapotement.

Alarmes intermittents liés à la température:Le PCB peut fonctionner correctement au démarrage à froid, mais échouer lorsque la zone du moteur de la broche se réchauffe, une caractéristique des joints de soudure ou des composants thermiquement dégradés de l'ensemble du capteur.

Scénarios d'application

Diagnostic de l'alarme SP-07:Un centre d'usinage génère SP-07 au démarrage de la broche. Le moulage du moteur, le câble et la rétroaction de l'amplificateur sont tous testés correctement.Le remplacement du PCB A20B-2003-0310 à l'intérieur élimine l'alarme.

Erreur d'orientation du tour CNC:Un centre de tournage échoue les opérations de changement d'outil spindle ne peut pas s'orienter. L'impulsion I de l'unité de ramassage est absente. A20B-2003-0310 remplacement rétablit l'indice d'orientation.

Questions fréquentes

Q1: Est-ce que A20B-2003-0310 est l'unité A860-2100-V001 complète ou juste le PCB à l'intérieur?

L'A20B-2003-0310 est le PCB à l'intérieur de l'unité complète.Si le boîtier mécanique et les éléments du capteur sont intacts mais que l'électronique a échoué, A20B-2003-0310 est le composant de remplacement spécifique.

Q2: Quelle est la différence entre les capteurs MI et MIZ?

Le capteur MI fournit des impulsions de vitesse et un indice (I) d'impulsion par tour pour référence d'orientation.Le capteur MIZ ajoute une sortie Z-phase, une référence de position de résolution plus élevée utilisée dans les applications nécessitant un positionnement angulaire absolu plus précisL'unité de captage A860-2100-V001 sert les deux; le PCB A20B-2003-0310 traite les deux types de signaux.

Q3: L'A20B-2003-0310 fonctionne-t-il avec les moteurs à broche Alpha et Alpha-i?

Oui. La description de l'utilisateur confirme explicitement: "FOR ALPHA & ALPHA-I SPINDLE MOTOR". Les deux générations de moteurs à broche utilisent l'unité de récupération A860-2100-V001 avec PCB A20B-2003-0310 pour la rétroaction MI/MIZ.

Q4: L'A20B-2003-0310 peut-il être testé en dehors de l'unité de récupération?

Le PCB nécessite des signaux d'entrée de l'élément capteur pour produire des sorties il ne peut pas être testé de manière significative isolément. La méthode de diagnostic la plus pratique est la substitution:remplacer l'unité de ramassage ou le PCB par un exemple connu et vérifier si les signaux d'alarme du fuseau sont clairsSi les alarmes persistent après le remplacement, la faute se situe ailleurs dans la chaîne de rétroaction (intégrité du câble, état du disque cible, circuit d'entrée de rétroaction de l'amplificateur).

Q5: Quelle condition du disque cible doit être vérifiée parallèlement à A20B-2003-0310?

Avant de remplacer le circuit imprimé du capteur, inspecter le disque cible sur l'arbre du moteur de la broche pour détecter les dommages, la contamination (accumulation d'huile ou débris métalliques) ou l'écart d'air incorrect entre les éléments du capteur.Un disque cible contaminé ou endommagé peut produire des pulsations irrégulières que le PCB du capteur ne peut pas corriger, ce qui entraîne des alarmes de broche même avec un PCB fonctionnelNettoyer ou remplacer le disque cible si une condition anormale est constatée.
