A20B-2101-0711 Tableau de commande Fanuc A20B21010711 A2OB-21O1-O711 A20B-2101-0711

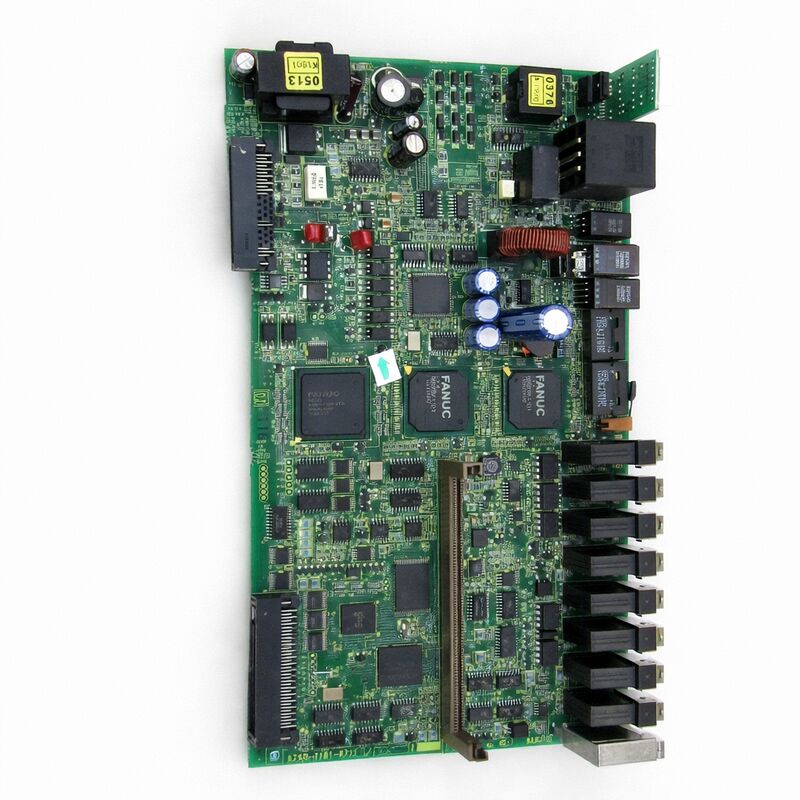

FANUC A20B-2101-0711 ∞ βi SVSP Servo/Spindle Amplifier Control PCB ∞ Beta-i Combined Drive Control Board, série A20B-2101, originaire du Japon

Numéro de la partie:A20B-2101-0711: Les États membres doivent fournir des informations détaillées sur les mesures à prendre.

Nom du fabricant:Société FANUC (Japon)

Catégorie de produit:Le tableau de contrôle de l'amplificateur de servo/spindle SVSP Beta-i

Série:A20B-2101 Les États membres

Résumé

LeLe nombre d'équipements utilisés est déterminé par la norme FANUC.est la carte de commande pour l'amplificateur combiné servo et fuseau Beta-i SVSP de FANUC.

The SVSP (Servo and SPindle) is a compact amplifier unit that integrates servo axis control and spindle drive capability into a single module — an approach that reduces cabinet footprint and wiring complexity on smaller and mid-range CNC machine tools where the separate Alpha-i servo and spindle amplifier stacks would be excessive.

L'A20B-2101-0711 est la couche de renseignement de l'unité SVSP.

Il gère toutes les fonctions logiques de commande dont l'amplificateur a besoin pour fonctionner: recevoir les commandes de vitesse et de couple du CNC sur le bus de fibre FSSB, gérer les circuits de conversion de puissance,surveillance de la rétroaction de courant des enroulements du moteur, exécutant la boucle de commande actuelle à haute fréquence, et rapportant l'état du lecteur, les codes d'alarme et les commentaires du codeur au CNC.

L'étape de puissance les ponts de transistors et le redresseur qui basculent réellement le courant du moteur est une section distincte de l'amplificateur.

Le tableau de contrôle A20B-2101-0711 lui indique ce qu'il doit faire et surveille s'il le fait correctement.

Cette carte fait partie de la série A20B-2101, qui couvre les circuits imprimés de commande pour la famille de servo-amplificateurs Beta-i de FANUC.

La famille Beta-i utilise une architecture d'amplificateur différente de la plus grande série Alpha-i: elle est conçue pour l'extrémité économique et compacte de la gamme d'entraînement de FANUC,moteurs à servo et moteurs à fuseaux plus petits sur centres de tournage, centres d'usinage verticaux et machines similaires dont les charges axiales ne nécessitent pas les entraînements Alpha-i à courant plus élevé.

Principales spécifications

L'architecture SVSP Beta-i

Le concept d'amplificateur SVSP répond à une contrainte pratique sur les machines-outils CNC compactes: l'espace de l'armoire.

Une configuration standard d'entraînement Alpha-i pour une machine à trois axes avec broche nécessite quatre modules d'amplificateur distincts (alimentation PSM, trois SVM et un SPM), chacun avec sa propre carte de commande,Connexion de bus à courant continuPour un petit tour ou un centre d'usinage, il s'agit d'un immeuble immobilier important.

Le Beta-i SVSP intègre le servo et l'entraînement de broche dans un module, généralement configuré pour deux ou trois servo-axes plus une broche.La carte de contrôle A20B-2101-0711 gère cette configuration multifonctionnelle à partir d'un seul PCB.

Il reçoit les commandes FSSB du CNC pour tous les servo-axes gérés par le SVSP, ainsi que la commande de broche série pour la section de broche, et coordonne l'étape de puissance en conséquence.

Cette intégration est efficace, mais crée une dépendance: en cas de panne de commande, toutes les fonctions d'entraînement desservies par l'unité SVSP s'arrêtent simultanément.

Une machine avec deux servo-axes et une broche qui traversent tous un SVSP perdra tout mouvement de l'axe et le contrôle de la broche si la seule carte A20B-2101-0711 tombe en panne.L'approvisionnement rapide en cartes de remplacement est donc important pour rétablir la production.

Échec de la carte de contrôle

L'A20B-2101-0711 effectue une auto-surveillance continue.ou défaillance de communication FSSB il génère un code d'alarme qui apparaît sur l'écran d'alarme du CNC et généralement sur l'affichage LED à 7 segments de l'amplificateur SVSP sur le panneau avant.

Numéros de série d'alerte(en particulier SV401, SV404, SV417 et similaires) au démarrage ou immédiatement sous charge pointent souvent vers la carte de commande d'entraînement lorsqu'elles apparaissent sur tous les axes simultanément et que le matériel du moteur (cables,émetteurs de code, moteurs) sont testés correctement.

Codes LED clignotant de l'alarme de l'unité de conduiteles codes affichés sur le panneau avant du SVSP doivent être croisés avec la liste des codes d'alarme des amplificateurs FANUC Beta-i. Les codes apparaissent immédiatement au démarrage, avant que les moteurs ne se mettent en marche,indiquent souvent une défaillance au niveau de la carte plutôt qu'une défaillance du moteur ou du câble.

Défaillance simultanée sur plusieurs axesLes défauts d'axes individuels indiquent généralement des problèmes de moteur ou de câble sur cet axe.

Lorsque tous les axes desservis par un SVSP présentent des alarmes simultanément, la carte de contrôle du SVSP est la cause la plus probable.

Questions fréquentes

Q1: L'affichage LED de l'amplificateur SVSP affiche un code d'alarme clignotant lors de l'allumage avant le démarrage de la machine.

Le code LED doit être croisé avec la liste d'alarme FANUC Beta-i SVSP dans le manuel de maintenance.

Les codes dans la plage 0x ou 1x indiquent généralement des problèmes d'alimentation ou de circuit principal.

Pour les codes liés au FSSB, vérifiez tout d'abord toutes les connexions fibre aux connecteurs COP du SVSP.

Pour les codes d'alarme qui persistent avec des fibres confirmées connectées, le tableau de contrôle A20B-2101-0711 est le prochain suspect.

Q2: L'A20B-2101-0711 peut-il être remplacé sans remplacer l'ensemble de l'amplificateur SVSP?

La carte de contrôle est un composant séparé et remplaçable dans l'amplificateur.La carte est montée à l'intérieur du boîtier de l'amplificateur et se connecte au circuit de l'étape de puissance via des connecteurs internes.

Avec les précautions ESD appropriées et l'amplificateur éteint, la carte de commande peut être retirée et remplacée.

Après le remplacement, vérifier que les paramètres servo CNC spécifiques à la configuration du moteur et de l'axe sont intacts, ils sont stockés dans la SRAM du CNC et non sur la carte d'amplificateur.Donc ils ne devraient pas être perdus à moins que d'autres modifications matérielles ont été faites.

Q3: Après l'installation d'un remplacement A20B-2101-0711, tous les axes montrent une alarme SV401. Quelle est la cause la plus probable?

SV401 indique que le servo-amplificateur n'est pas prêt. Après un remplacement de la carte de commande, la cause la plus fréquente de SV401 immédiate sur tous les axes est la connexion en fibre FSSB.

Lors du remplacement de la carte, il est possible que les câbles en fibre optique des connecteurs COP de la nouvelle carte n'aient pas été entièrement remis en place.

Éteignez, inspectez et remettez chaque connecteur en fibre, en veillant à ce que chacun soit complètement inséré et verrouillé.

Si les fibres FSSB sont confirmées correctement et que l'alarme persiste, vérifiez que la configuration des paramètres FSSB du CNC correspond à l'assignation de l'axe de l'amplificateur.

Q4: L'A20B-2101-0711 doit-il être adapté à une puissance SVSP spécifique, ou est-il universel dans la gamme SVSP Beta-i?

Différentes classes de puissance SVSP (par exemple, SVSP-20/20/20/40, SVSP-20/20/40-11 etc.) peuvent utiliser différentes variantes de carte de commande au sein de la famille A20B-2101.

La configuration du firmware et du matériel de la carte de contrôle est adaptée au type d'amplificateur spécifique qu'elle contrôle.

Confirmez le numéro de modèle exact de l'amplificateur SVSP avant de commander une carte de commande de remplacement et vérifiez que le numéro de pièce de la carte de remplacement est approprié pour ce modèle d'amplificateur.L' utilisation d' un panneau de commande incompatible peut entraîner un fonctionnement incorrect ou une alarme immédiate au démarrage.

Q5: Le SVSP a fonctionné pendant plusieurs années avant que la carte de contrôle ne tombe en panne.

La dégradation du condensateur électrolytique est la cause la plus fréquente liée à l'âge.Les panneaux de commande des amplificateurs qui fonctionnent à température ambiante élevée, une condition courante dans les armoires électriques des machines-outils, vieillissent plus rapidement que ceux des environnements plus froids..

Les condensateurs des circuits de régulation de l'alimentation se dessèchent au fil des ans, ce qui provoque une défaillance de la régulation de la tension et déclenche des alarmes qui imitent d'autres types de défauts avant que la carte ne tombe complètement en panne.D'autres causes comprennent la corrosion par contact du connecteur due à la pénétration de brouillard de liquide de refroidissement et les événements occasionnels de surtension transitoire de l'alimentation.

L'inspection régulière des filtres de refroidissement de l'armoire et l'assurance d'une ventilation adéquate prolongent considérablement la durée de vie des cartes de contrôle.
