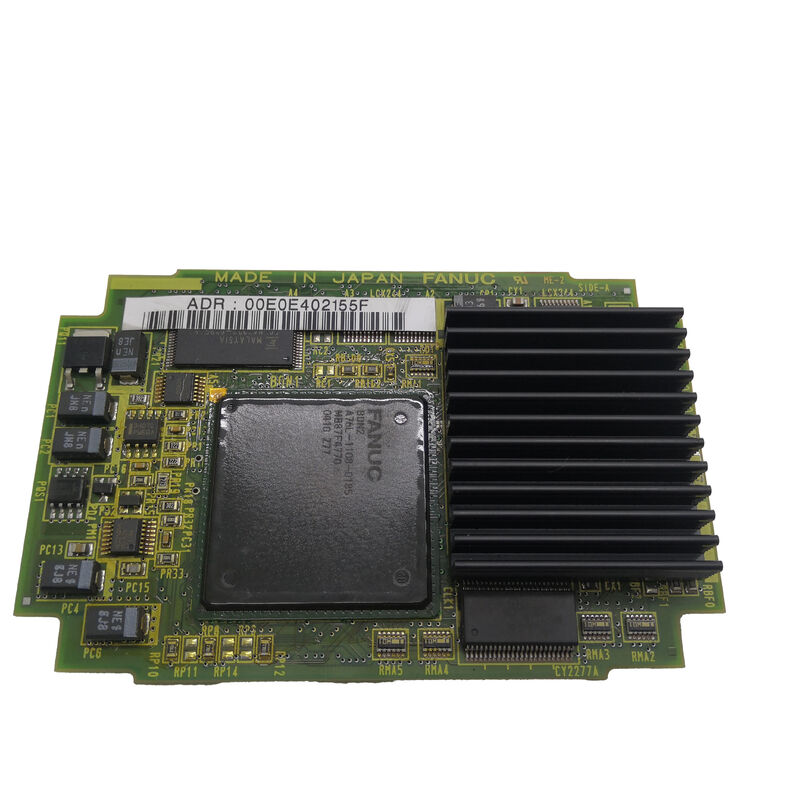

A20B-3300-0312 | Module CPU FANUC 21i-B et 210i-SB Pentium — 16 Mo de DRAM / Série A20B-3300 / Carte processeur de génération iB

Séries 21i-B et 210i-SB — La plateforme iB

La série FANUC 21i-B est la deuxième génération matérielle de la plate-forme CNC 21i : une CNC performante et compacte pour les machines-outils de complexité moyenne. Le modèle "B" représente une avancée matérielle par rapport au 21i-A, le processeur Pentium remplaçant l'architecture 486 précédente.

La série 210i-SB est une sous-variante : la désignation « 210i » identifie généralement la série FANUC Power Motion i ou une configuration CNC spécifique intégrée à la machine, et « SB » indique une variante du modèle SB. Les deux systèmes partagent le même module CPU A20B-3300-0312, confirmant une plate-forme de processeur commune à ces deux générations de CNC.

Spécifications clés

A20B-3300-031x — Famille de modules CPU Pentium

La gamme A20B-3300-031x forme un groupe de modules CPU de classe Pentium pour la génération i-série B :

Par rapport à la famille A20B-3300-029x précédente (qui utilisait des processeurs 486DX), les cartes Pentium 031x ont apporté les performances informatiques de la série 21i-B à la génération Pentium, offrant un débit d'instructions plus élevé et prenant en charge les options CNC les plus exigeantes disponibles dans la plate-forme iB.

Scénarios d'application

Panne du processeur CNC 21i-B :Une CNC FANUC série 21i-B ne parvient pas à s'initialiser : le système s'arrête à mi-chemin du démarrage ou présente des alarmes au niveau du processeur. Le module A20B-3300-0312 est identifié comme étant le défaut. Le remplacement restaure la fonction de traitement du 21i-B.

Remplacement du module CPU 210i-SB :Le module CPU d'un système FANUC 210i-SB développe des défauts intermittents corrélés à la température de la carte. L'A20B-3300-0312 est remplacé de manière proactive, rétablissant ainsi un fonctionnement fiable de la CNC.

FAQ

Q1 : Quelle est la différence entre A20B-3300-0311 et A20B-3300-0312 ?

Les deux sont des modules CPU Pentium avec 16 Mo de DRAM dans la famille 031x. L'A20B-3300-0311 est destiné aux systèmes CNC des séries 16i-B et 18i-B. L'A20B-3300-0312 dessert les séries 21i-B et 210i-SB. Ils ne sont pas interchangeables : chacun est adapté à l'emplacement de la carte CNC et au logiciel système spécifiques à cette plate-forme.

Q2 : L'A20B-3300-0312 a-t-il plus de DRAM que l'A20B-3300-0311 ?

Les 0311 et 0312 contiennent 16 Mo de DRAM. L'A20B-3300-0313 (pour 0i-C) dispose de 32 Mo de SDRAM (une capacité plus élevée et une technologie de mémoire différente : SDRAM par rapport à DRAM). La différence de capacité de mémoire reflète l'empreinte logicielle plus importante de la génération 0i-C par rapport à la génération 21i-B.

Q3 : Le remplacement de l'A20B-3300-0312 affecte-t-il les paramètres CNC stockés ?

Les paramètres CNC résident dans des modules de mémoire SRAM, distincts de la carte CPU. Le remplacement de l'A20B-3300-0312 n'affecte aucun paramètre, programme ou donnée d'outil stocké. Après avoir installé le remplacement, la CNC démarre et lit les paramètres de la SRAM intacte.

Q4 : Qu'est-ce que l'option Core Exchange pour A20B-3300-0312 ?

Un échange de base signifie qu'une carte de remplacement réparée/testée est fournie en échange de la carte défectueuse du client — le client paie le remplacement et renvoie le module défectueux. Cela réduit le coût net de la carte de remplacement par rapport à un achat pur et simple.
