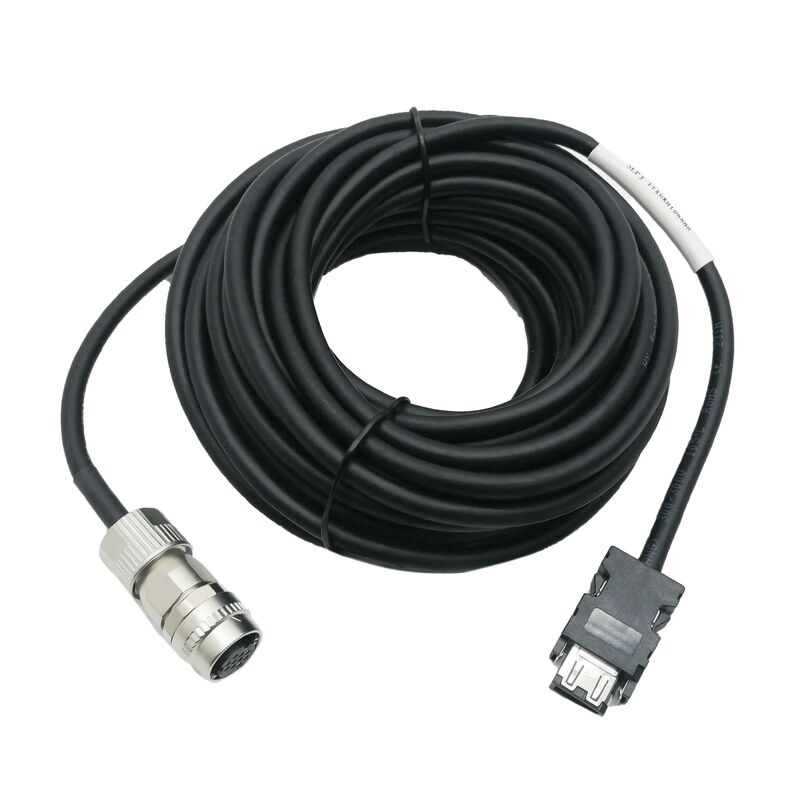

MR-JHSCBL2M-H Câble encodeur Mitsubishi 2m MRJHSCBL2MH Neuf authentique

Mitsubishi MR-JHSCBL2M-H | Câble de rétroaction d'encodeur servo — 2 m, longue durée de vie en flexion, série HC-SFS / HC-LFS / HC-UFS / HC-RFS, amplificateur MR-J2S

Vue d'ensemble

Le Mitsubishi MR-JHSCBL2M-H est un câble de rétroaction d'encodeur de 2 mètres pour le système servo MELSERVO MR-J2S de Mitsubishi.

Il transmet les données de rétroaction de position et de vitesse de l'encodeur du moteur à l'amplificateur servo MR-J2S — le signal en boucle fermée qui détermine la position de l'arbre moteur à chaque instant de fonctionnement.

Sans ce câble fonctionnant correctement, la boucle servo est ouverte, l'amplificateur ne peut pas contrôler la position ou la vitesse, et l'axe de la machine ne peut pas fonctionner.

Le câble est livré avec des connecteurs terminés en usine aux deux extrémités : le connecteur côté amplificateur se connecte directement à la prise d'entrée d'encodeur CN2 de l'amplificateur MR-J2S, et le connecteur côté moteur se connecte au connecteur d'encodeur du moteur compatible de la série HC. Aucune câblage sur site, aucun sertissage et aucune insertion de broche ne sont requis — l'installation est une procédure de branchement.

Cette terminaison en usine n'est pas seulement pratique. Le signal de rétroaction de l'encodeur fonctionne à des niveaux de basse tension et de faible courant, et toute connexion mal terminée introduit une variation de résistance de contact, une perte de signal intermittente ou un bruit de masse que l'amplificateur servo lit comme des défauts d'encodeur. Les assemblages de connecteurs sertis et testés en usine par Mitsubishi éliminent ce risque aux points les plus critiques du signal dans le chemin du câble.

Le suffixe -H dans le numéro de pièce a une signification technique spécifique établie par Mitsubishi dans leurs spécifications de câbles servo : il identifie une construction à longue durée de vie en flexion, par opposition au câble à durée de vie en flexion standard avec le suffixe -L.

Le MR-JHSCBL2M-H est conçu pour les installations où le câble subit des flexions répétées — chaînes porte-câbles (chaînes d'énergie), selles mobiles, bras robotiques et applications dynamiques similaires où le câble effectue un mouvement de flexion répété tout au long de la durée de vie de la machine.

Un câble standard -L utilisé dans une application dynamique développera des fractures de fatigue des conducteurs internes au point de flexion au fil du temps, produisant le type de défaut d'encodeur intermittent difficile à diagnostiquer car le câble semble intact extérieurement.

La construction du toronnage du câble -H, le matériau d'isolation et le composé de gaine sont tous spécifiés pour résister à ce mécanisme de fatigue pendant une durée de vie de service considérablement plus longue sous flexion continue.

Le câble est compatible avec les séries de moteurs HC-SFS, HC-LFS, HC-UFS et HC-RFS — les moteurs de taille moyenne à grande de la gamme de moteurs MELSERVO de Mitsubishi — ainsi qu'avec la série HA-LFS à 2000 tr/min.

Ces moteurs utilisent le même brochage de connecteur d'encodeur, permettant au MR-JHSCBL2M-H de servir toute la gamme de moteurs compatibles sans sélection de variante par taille de châssis moteur.

Une famille de câbles distincte (la série MR-JCCBL) dessert les moteurs plus petits HC-KFS et HC-MFS, qui utilisent un format de connecteur différent côté moteur.

Spécifications clés

Longue durée de vie en flexion (-H) — La différence de construction

La distinction entre la durée de vie en flexion -H et -L est une différence d'ingénierie des matériaux, pas une classification marketing. Mitsubishi obtient le classement de longue durée de vie en flexion grâce à plusieurs choix de conception appliqués simultanément sur toute la section transversale du câble.

Le toronnage des conducteurs utilise des fils plus fins que les câbles flexibles standard — plus de fils de diamètre plus petit, ce qui répartit la contrainte mécanique de la flexion sur un plus grand nombre d'éléments conducteurs.

Lorsqu'un câble est plié à plusieurs reprises, la déformation au rayon extérieur de la courbe est supportée par les fils conducteurs en tension. Avec un toronnage plus fin, chaque fil individuel subit une contrainte plus faible par cycle de flexion, et les dommages cumulés dus à la fatigue du métal par unité de cycles de flexion sont moindres.

Le matériau d'isolation des conducteurs individuels est formulé pour la flexibilité sur une plage de températures plus large, évitant l'引起脆性 que l'isolation PVC standard développe après une exposition prolongée aux cycles de température industriels.

Le composé de la gaine extérieure est également sélectionné pour la résistance à l'usure et la flexion répétée sans craquer.

Ensemble, ces choix de matériaux prolongent la durée de vie du câble dans une chaîne porte-câbles ou sur un axe mobile d'une fraction de ce que fournit un câble standard à un chiffre qui correspond ou dépasse l'intervalle de maintenance attendu de la machine elle-même.

Pour une installation fixe — où le câble est acheminé dans un conduit, fixé et jamais plié après la configuration initiale — le câble -H fonctionne toujours correctement, mais l'avantage de la durée de vie en flexion n'est pas utilisé.

Dans ce contexte, le câble standard -L suffirait également. Le -H est le choix correct chaque fois que le chemin du câble implique une chaîne porte-câbles, une entrée de porte tournante, un pont mobile ou tout acheminement où le câble se plie et se déplie cycliquement.

Intégrité du signal de l'encodeur et acheminement du câble

Les données de rétroaction de l'encodeur du moteur de la série HC utilisent un protocole de communication série sur les conducteurs internes du câble.

Il ne s'agit pas d'un simple comptage d'impulsions — l'encodeur génère un paquet de données série contenant des informations de position, de vitesse et d'état de l'encodeur que l'amplificateur MR-J2S traite à chaque cycle servo (à des intervalles de 125 µs en fonctionnement MR-J2S standard).

Toute dégradation de la qualité du signal — bruit accru, niveaux de tension marginaux, contact intermittent — se traduit directement par des conditions d'alarme servo sur l'amplificateur.

Pour cette raison, l'acheminement du câble de l'encodeur mérite le même soin que l'acheminement du câble lui-même.

Maintenez le câble de l'encodeur physiquement séparé des câbles d'alimentation (phases U/V/W du moteur et alimentation du circuit principal) autant que possible ; l'induction électromagnétique du courant de commutation dans les câbles d'alimentation du moteur couple le bruit dans le signal de l'encodeur si les deux types de câbles sont regroupés dans le même conduit.

Lorsque la séparation n'est pas possible, croisez les deux types de câbles à angle droit plutôt que de les faire courir en parallèle.

Le blindage du câble de l'encodeur doit être connecté à l'extrémité de l'amplificateur conformément au schéma de câblage de Mitsubishi — la mise à la terre du blindage aux deux extrémités sur ce type de câble crée une boucle de masse qui peut introduire un bourdonnement basse fréquence dans le signal plutôt que de le rejeter.

Référence moteur et amplificateur compatibles

Le MR-JHSCBL2M-H est la longueur de 2 m d'une famille de câbles de même spécification qui ne diffèrent que par la longueur. La même construction à longue durée de vie en flexion -H et la compatibilité moteur/amplificateur s'appliquent à toute la gamme : MR-JHSCBL5M-H (5 m), MR-JHSCBL10M-H (10 m), MR-JHSCBL15M-H (15 m) et MR-JHSCBL20M-H (20 m).

Lorsqu'une application nécessite une longueur de câble supérieure aux longueurs standard disponibles, le système MR-J2S prend également en charge une approche de connecteur de jonction avec des sections de câble intermédiaires — consultez le manuel d'instructions de l'amplificateur servo MR-J2S applicable pour la longueur totale maximale du câble d'encodeur et l'approche recommandée pour les longueurs plus importantes.

La longueur de 2 m du MR-JHSCBL2M-H le place dans un contexte d'installation spécifique : il est principalement utilisé lorsque l'amplificateur servo et le moteur sont à proximité — une armoire de commande montée directement à côté ou sur la machine, ou une conception de machine où la distance moteur-armoire est délibérément maintenue courte pour permettre une longueur de câble de 2 m avec un peu de mou pour le mouvement et la maintenance.

Pour les machines plus grandes où la longueur du parcours de la chaîne porte-câbles de l'armoire au moteur est plus longue, les variantes de 5 m ou 10 m sont plus courantes.

Manipulation et stockage

Le MR-JHSCBL2M-H n'est pas résistant aux huiles de coupe, aux fluides hydrauliques ou aux liquides de refroidissement hydrosolubles.

Dans les installations de machines-outils où il y a présence de brouillard de liquide de refroidissement ou d'éclaboussures de liquide près du moteur, le câble doit être protégé physiquement — soit acheminé par un conduit étanche, protégé par un manchon fendu ou une gaine ondulée, soit maintenu dans le système de chaîne porte-câbles gardé de la machine.

L'infiltration de liquide de refroidissement dans la gaine du câble dégrade éventuellement l'isolation et peut provoquer des défauts d'encodeur intermittents qui sont diagnostiqués comme des défaillances d'encodeur plutôt que des problèmes d'installation de câble.

Pour le stockage, conservez le câble dans son emballage d'origine dans un environnement sec, à l'abri de la lumière directe du soleil et des rayons UV.

Ne pas enrouler le câble sur un rayon plus petit que le rayon de courbure minimum spécifié pour le câble — une flexion nette soutenue pendant le stockage pré-tend les conducteurs et réduit la durée de vie dès la première installation.

FAQ

Q1 : Quelle est la différence fonctionnelle entre les câbles MR-JHSCBL2M-H (-H) et MR-JHSCBL2M-L (-L) pour la même installation ?

Les deux câbles transmettent les mêmes signaux de rétroaction d'encodeur avec des terminaisons de connecteur et une compatibilité moteur/amplificateur identiques.

La différence réside entièrement dans la construction des conducteurs et le matériau de la gaine — le -H est conçu pour les flexions répétées dans les applications dynamiques (chaînes porte-câbles, axes mobiles), tandis que le -L est suffisant pour les installations statiques ou semi-statiques où le câble est acheminé et fixé en position. Dans une installation fixe qui n'est jamais perturbée, les deux câbles fourniront les mêmes performances électriques.

Dans une application de chaîne porte-câbles qui fléchit des milliers de fois par quart de travail, le -H durera considérablement plus longtemps que le -L avant que les fractures de fatigue des conducteurs ne créent des défauts intermittents.

Q2 : Les séries MR-JHSCBL et MR-JCCBL sont toutes deux indiquées comme "câble d'encodeur pour MR-J2S" — quelle est la différence et lequel mon moteur nécessite-t-il ?

Les deux séries desservent différentes familles de moteurs au sein du système MR-J2S.

La série MR-JHSCBL (y compris le MR-JHSCBL2M-H) dessert les moteurs de taille moyenne à grande HC-SFS, HC-LFS, HC-UFS et HC-RFS, qui utilisent un format de connecteur d'encodeur spécifique côté moteur.

La série MR-JCCBL dessert les moteurs plus petits HC-KFS et HC-MFS, qui utilisent un connecteur côté moteur différent avec un connecteur de jonction intermédiaire.

Identifiez votre moteur à partir de son étiquette de plaque signalétique (HC-SFS, HC-LFS, HC-UFS, HC-RFS = JHSCBL ; HC-KFS, HC-MFS = JCCBL). L'utilisation de la mauvaise série de câbles ne se connectera pas physiquement — les formats de connecteurs sont différents — donc une mauvaise identification est immédiatement évidente lors de l'installation.

Q3 : Ce câble peut-il être rallongé avec une épissure ou un connecteur de jonction si 2 m sont insuffisants ?

L'épissure n'est pas recommandée. Toute épissure dans un câble d'encodeur introduit un point de variation de résistance, un potentiel d'oxydation au fil du temps et un point faible mécanique.

La rétroaction de l'encodeur MR-J2S fonctionne sur un protocole de données série avec des exigences de synchronisation strictes ; même une dégradation marginale du signal à une jonction peut provoquer des erreurs de données intermittentes que l'amplificateur interprète comme des défauts d'encodeur.

L'approche correcte consiste à commander la prochaine longueur standard disponible (5 m, 10 m) qui offre une longueur de câble suffisante avec un mou approprié pour l'acheminement. Si les longueurs standard Mitsubishi ne conviennent pas à la géométrie spécifique du parcours du câble, les assemblages de connecteurs de jonction utilisant des composants intermédiaires spécifiés par Mitsubishi sont documentés dans le manuel d'instructions MR-J2S comme solution prise en charge pour les longues courses.

Q4 : Quel code d'alarme servo apparaît lorsque le MR-JHSCBL2M-H est défaillant ou présente un défaut, et comment est-il diagnostiqué ?

Sur l'amplificateur MR-J2S, les défauts de communication de l'encodeur se manifestent généralement par l'alarme 16 (Erreur de communication de l'encodeur) ou des alarmes d'encodeur connexes dans la plage A1x-A3x en fonction du type de défaut spécifique.

Ces alarmes peuvent provenir du câble lui-même (fracture de fatigue du conducteur, dommage au blindage), des connecteurs (contaminés ou mal insérés) ou de l'encodeur du moteur (élément de détection défaillant).

Pour isoler le câble : inspectez toute la longueur du câble pour détecter les pliures, les dommages par écrasement ou les courbures serrées à l'entrée de la chaîne porte-câbles ; débranchez et réinsérez les deux connecteurs ; et si disponible, remplacez par un câble fonctionnel connu d'un autre axe. Si l'alarme disparaît avec le câble de remplacement et réapparaît avec l'original, le câble est la source du défaut.

Q5 : Comment le câble doit-il être acheminé dans une chaîne porte-câbles pour maximiser sa durée de vie ?

Suivez ces principes : le rayon de courbure minimum de la chaîne porte-câbles ne doit pas être inférieur au rayon de courbure dynamique minimum spécifié pour le câble — forcer un câble dans une courbure plus serrée que sa spécification accélère la fatigue.

Laissez environ 10 à 15 % de longueur de câble supplémentaire dans la chaîne au-delà de la longueur géométrique nécessaire pour le déplacement — ce mou permet au câble de bouger librement dans la chaîne sans tension aux deux extrémités du déplacement.

Le câble ne doit pas être tordu — il doit reposer à plat dans le plan de déplacement de la chaîne. Regroupez le câble de l'encodeur uniquement avec d'autres câbles de signal dans la chaîne, pas avec les câbles d'alimentation du moteur, pour maintenir l'isolation du bruit.
