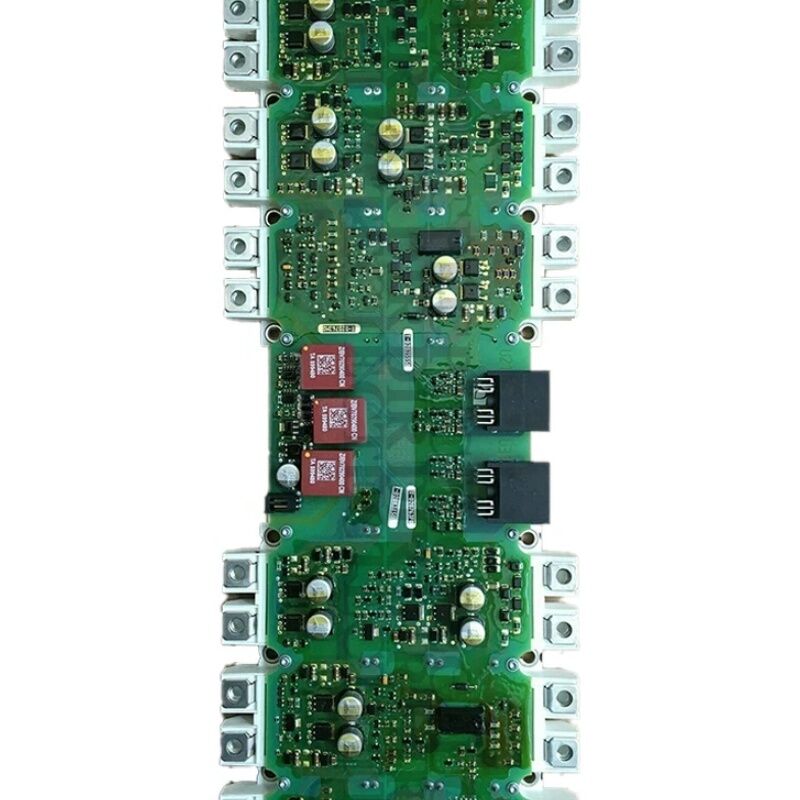

Siemens A5E00714560 | Carte d'entraînement SINAMICS IGD2/R4 — Réparation du bloc d'alimentation pour la section onduleur du variateur de courant alternatif à châssis

Numéro de pièce : A5E00714560

Référence GWE : GWE:A5E00714560

Fabricant : Siemens AG — Gerätewerk Erlangen, Allemagne

Aperçu

Le A5E00714560 est le premier membre de la série A5E00714560 — la famille de blocs d'alimentation SINAMICS IGD2/R4. Il associe le circuit de commande de grille IGBT de deuxième génération (IGD2) à un module IGBT assorti dans le format R4, et sert d'ensemble de réparation pour la section d'alimentation de l'onduleur pour les variateurs à châssis SINAMICS G120, G120C et G150.

La série s'étend de A5E00714560 à A5E00714563, chacun couvrant une combinaison spécifique de tension et de courant dans la gamme des variateurs à châssis SINAMICS. En tant que membre de base, le A5E00714560 est répertorié aux côtés de son successeur direct A5E36717797 dans la documentation de référence croisée des pièces de rechange de Siemens. Lorsque le A5E00714560 n'est pas disponible, le A5E36717797 est le remplacement désigné — même fonction, matériel de circuit de commande de grille mis à jour.

La carte IGD2 gère trois fonctions simultanées : la conversion des commandes PWM de l'unité de contrôle en impulsions de grille IGBT, le conditionnement des mesures de courant de phase du moteur pour l'algorithme de contrôle vectoriel, et la mise en œuvre d'une protection matérielle contre la désaturation qui répond en quelques microsecondes pour supprimer les événements de commutation défectueux.

Spécifications clés

Contexte de la famille de cartes A5E00714560

Les cartes de la série A5E00714560 sont toutes des ensembles IGD2/R4 partageant le même facteur de forme physique R4 et la même architecture de circuit de commande de grille IGD2. Chaque numéro de pièce correspond à une puissance nominale spécifique dans la gamme des variateurs à châssis SINAMICS. Les numéros consécutifs de la série — A5E00714560, A5E00714561, A5E00714562, A5E00714563 — couvrent différentes combinaisons de tension et de courant. Ils ne sont pas interchangeables ; confirmez toujours le numéro A5E spécifique sur l'étiquette de la carte installée avant de commander.

Le circuit de commande de grille IGD2 communique avec l'unité de contrôle SINAMICS via des liaisons fibre optique, fournissant une isolation galvanique entre la section d'alimentation haute tension et l'électronique de contrôle basse tension. Cette isolation protège l'unité de contrôle des transitoires de commutation du bus CC et permet un accès de diagnostic sûr aux fonctions de contrôle du variateur pendant que la section d'alimentation fonctionne.

Note sur l'interface thermique et l'installation

Comme tous les ensembles de blocs d'alimentation IGD2/R4, le A5E00714560 doit être installé sur le dissipateur thermique du variateur avec un matériau d'interface thermique (TIM) correct entre la plaque de base du module IGBT et la surface du dissipateur thermique. Omettre le TIM augmente la résistance thermique à la jonction IGBT-dissipateur thermique et provoque des défauts de surchauffe prématurés, même lorsque le dissipateur thermique lui-même reste froid. Appliquez le TIM conformément à la procédure spécifiée par Siemens avant de fixer l'ensemble.

FAQ

Q1 : Le variateur affiche F30021 ou F30022 sans moteur connecté. Le A5E00714560 pourrait-il être défectueux ?

Oui. F30021 (surintensité) et F30022 (défaut à la terre) sans moteur connecté peuvent tous deux provenir d'un circuit de mesure de courant défectueux sur la carte IGD2 — les capteurs de la carte produisent une lecture de courant apparente même sans charge. Vérifiez en contrôlant si les affichages de courant de phase du variateur montrent une valeur non nulle à l'arrêt. Une lecture non nulle confirme un défaut du circuit de mesure sur le A5E00714560.

Q2 : Le successeur A5E36717797 est disponible. Peut-il remplacer directement le A5E00714560 ?

Le A5E36717797 est le successeur désigné par Siemens pour les mêmes applications de variateur. Le montage physique, les connexions du bus CC et les interfaces fibre optique sont compatibles. Confirmez que la version du firmware du variateur prend en charge l'identification électronique de la carte IGD2 de nouvelle génération avant l'installation — les unités SINAMICS de production précoce nécessitent parfois une mise à jour du firmware.

Q3 : Le module IGBT doit-il être testé séparément avant d'installer un remplacement A5E00714560 ?

Si le A5E00714560 d'origine a échoué en raison d'un défaut IGBT, la cause doit être étudiée avant d'installer un remplacement. Testez le circuit de précharge du bus CC, les éventuels condensateurs snubber et l'entrée CA pour les conditions transitoires qui auraient pu solliciter le module IGBT d'origine. L'installation d'un nouvel ensemble sans résoudre la cause profonde risque une défaillance répétée.

Q4 : Le A5E00714560 est disponible sur le marché secondaire mais sans documentation GWE. Est-ce une préoccupation ?

Les cartes de marque GWE de l'usine Siemens d'Erlangen indiquent des combinaisons de circuits de commande de grille et d'IGBT assemblées en usine et assorties. Les cartes du marché secondaire sans documentation GWE peuvent être des unités reconditionnées ou des assemblages tiers. Demandez un certificat de test fonctionnel au fournisseur confirmant que tous les canaux de grille et les circuits de mesure de courant ont été vérifiés avant l'installation.

Q5 : Après avoir installé le A5E00714560, le variateur fonctionne mais affiche A30031 (alarme de surchauffe) dans les 10 minutes à pleine charge. Le dissipateur thermique est froid au toucher. Quelle en est la cause ?

A30031 peu de temps après l'installation avec un dissipateur thermique froid signifie presque toujours que le matériau d'interface thermique entre le module IGBT et le dissipateur thermique était manquant ou mal appliqué. Retirez l'ensemble, nettoyez les deux surfaces, appliquez un TIM frais selon la procédure spécifiée et réinstallez.
