Siemens A5E36717797 | SINAMICS S120 IGD2/R4 Bloc d'alimentation — 480V / 650VDC / 310A

Numéro de pièce : A5E36717797

Fabricant : Siemens AG (Allemagne)

Type de produit : Carte de commande de grille de bloc d'alimentation IGD2/R4 (pièce de rechange — type TIM)

Gamme de produits : SINAMICS S120

Présentation

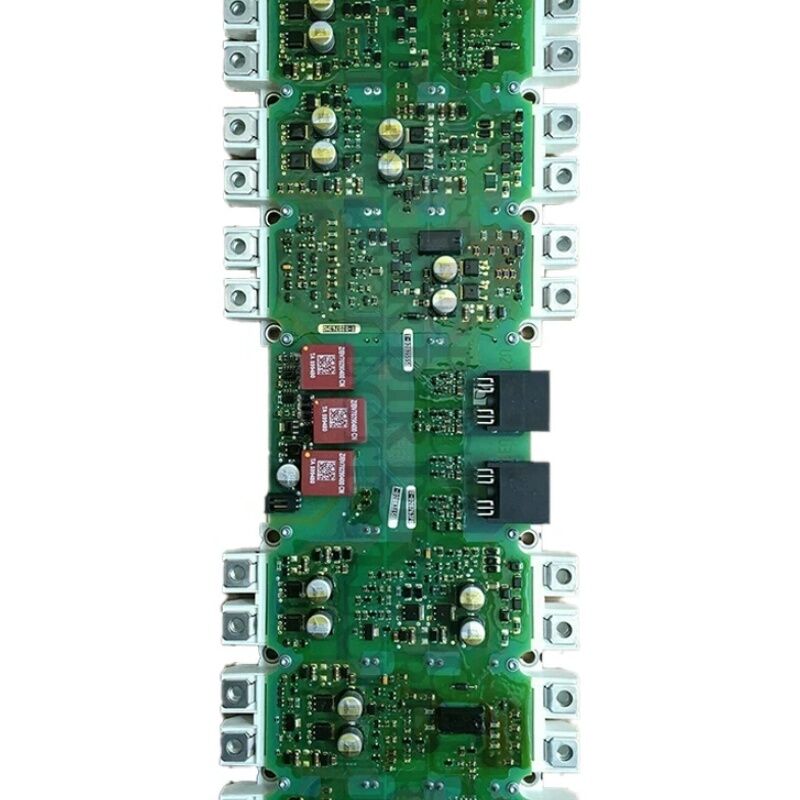

L'A5E36717797 est une carte de commande de grille de bloc d'alimentation Siemens SINAMICS S120 IGD2/R4 — la carte PCB d'interface de puissance et de commande de grille IGBT de deuxième génération pour les assemblages de modules moteur SINAMICS S120 d'une puissance nominale de 310A et conçus pour une alimentation AC 480V (bus DC 650V).

Cette carte se trouve dans l'assemblage du bloc d'alimentation du module moteur S120, s'interfaçant directement avec le module IGBT.

Elle génère et délivre les impulsions de commande de grille qui commutent les transistors IGBT, traite le retour de courant des circuits de détection de shunt dans le bloc d'alimentation et implémente la logique de protection matérielle qui arrête les IGBT en cas de surintensité, de surtension ou de défauts de saturation des IGBT.

Le SINAMICS S120 est la plateforme d'entraînement modulaire haute performance de Siemens pour le contrôle servo et vectoriel multi-axes et mono-axe.

Dans le format châssis, le module moteur abrite l'étage onduleur IGBT qui convertit la puissance du bus DC en l'alimentation AC à fréquence et tension variables nécessaire pour entraîner le moteur.

Les performances dynamiques du moteur — précision de la vitesse, réponse du couple et précision du positionnement — dépendent directement de la qualité des signaux de commande de grille générés par cette carte. Un timing de commutation incorrect augmente les pertes et réduit la précision du contrôle moteur.

La désignation IGD2/R4 l'identifie comme la carte IGD (Inverter Gate Driver) de deuxième génération dans le facteur de forme R4.

La désignation TIM indique le type d'assemblage du matériau d'interface thermique, confirmant la configuration de l'assemblage dans le bloc d'alimentation S120.

À 310A, cette carte dessert les modules moteur de la gamme 160kW sur un système 400V — des entraînements que l'on trouve dans les machines-outils de grande taille, les lignes d'extrudeuses, les machines à papier et les applications de processus lourds.

Spécifications clés

IGD2/R4 — Architecture de commande de grille de deuxième génération

La désignation IGD identifie la fonction de commande de grille IGBT dans l'architecture du bloc d'alimentation S120 de Siemens. Les cartes IGD de première génération (IGD1) servaient des blocs d'alimentation à courant plus faible.

La deuxième génération — IGD2 — a introduit des améliorations de conception qui reflètent les avancées de la technologie IGBT et les exigences de commande de grille à des niveaux de courant plus élevés.

Une carte de commande de grille fonctionne à la frontière entre les signaux de commande basse tension et la commutation de puissance haute tension.

L'unité de commande génère un motif de commutation PWM numérique — une séquence de commandes marche/arrêt à plusieurs kilohertz — pour chacun des six IGBT du pont onduleur triphasé. L'A5E36717797 reçoit ces commandes et les traduit en impulsions de commande de grille qui commutent réellement les IGBT.

Cette traduction n'est pas triviale. Une grille IGBT nécessite une charge spécifique pour s'allumer — la commande de grille doit fournir cette charge suffisamment rapidement pour atteindre la vitesse de commutation souhaitée sans provoquer de dépassement de tension excessif. À l'extinction, la commande de grille doit retirer la charge de grille à un rythme contrôlé — trop rapide, et la tension collecteur-émetteur monte dangereusement ; trop lent, et les pertes de commutation augmentent.

Le circuit de commande de grille de la carte IGD2/R4 est spécifiquement optimisé pour le module IGBT 310A auquel elle s'interface, équilibrant ces exigences concurrentes pour les caractéristiques réelles de l'appareil.

Détection de courant et protection

Au-delà de la commande de grille, l'A5E36717797 gère la mesure du courant de phase du moteur. Des capteurs de courant dans le bloc d'alimentation produisent des signaux analogiques proportionnels au courant moteur instantané dans chaque phase.

La carte traite ces signaux, effectuant la conversion ADC et transmettant les valeurs de courant numériques à l'unité de commande. Ce retour est le cœur de la boucle de contrôle de courant CNC — le contrôleur l'utilise pour calculer la composante de courant produisant le couple du contrôle vectoriel.

La carte implémente également la protection matérielle des IGBT.

Lorsqu'un IGBT s'allume et que la tension à ses bornes (VCE) ne s'effondre pas à près de zéro — indiquant une condition de court-circuit ou de surcharge — la carte le détecte en quelques microsecondes et déclenche un arrêt matériel.

Cette protection contre la désaturation répond plus rapidement que n'importe quel logiciel, coupant les signaux de grille avant que l'IGBT ne tombe en panne. À 310A, l'énergie stockée dans un événement de courant de défaut incontrôlé est substantielle.

Les circuits de protection de l'A5E36717797 sont une fonction critique pour la sécurité.

Assemblage et installation TIM

La désignation TIM dans la description de l'A5E36717797 fait référence au type d'assemblage de matériau d'interface thermique utilisé dans cette variante de bloc d'alimentation. Le module IGBT génère une chaleur importante pendant le fonctionnement — à 310A, la charge thermique sur le dissipateur thermique et l'interface thermique entre le module IGBT et le dissipateur thermique sont considérables.

L'assemblage TIM garantit que l'interface thermique entre l'assemblage de la carte IGD et le module IGBT maintient un contact thermique constant.

Lors du remplacement de l'A5E36717797, le matériau d'interface thermique doit être appliqué correctement conformément aux instructions de service de Siemens pour ce type de bloc d'alimentation.

Une application TIM incorrecte affecte la résistance thermique à l'interface IGBT-dissipateur thermique et peut entraîner des défaillances thermiques prématurées, même avec une carte fonctionnant correctement.

Les précautions de sécurité pour ce travail sont les mêmes que pour toute intervention sur un entraînement châssis S120 : isolation complète du secteur AC, période d'attente de décharge du bus DC d'au moins cinq minutes, confirmation que le bus DC est inférieur à 50V avant l'accès, et manipulation ESD pour la carte de commande de grille.

FAQ

Q1 : Le module moteur châssis S120 à 310A présente un défaut de surintensité F30001 répété à charge partielle. Le moteur et les câbles sont confirmés sains. L'A5E36717797 pourrait-il en être la cause ?

Un F30001 à charge partielle avec un moteur et des câbles sains suggère soit une dérive du décalage de détection de courant sur la carte IGD2/R4, soit un déséquilibre de commande de grille IGBT créant un partage de courant inégal entre les dispositifs IGBT parallèles (si présents).

Un défaut de détection de courant produit un courant mesuré artificiellement élevé qui déclenche le déclenchement avant que le courant réel n'atteigne la limite. Inspectez les connecteurs de détection de courant de la carte et essayez de réinitialiser le défaut sans charge moteur — si le F30001 persiste à courant nul, la section de détection de courant de l'A5E36717797 est défaillante.

Q2 : Après le remplacement de la carte A5E36717797, le module moteur S120 affiche une alarme F30015 (défaut de phase) au démarrage. Que faut-il vérifier ?

Un F30015 après un remplacement de carte IGD indique généralement que l'un des connecteurs de commande de grille entre la nouvelle carte IGD2/R4 et le module IGBT n'a pas été complètement enclenché. La sortie de commande de grille d'une phase est manquante ou intermittente, produisant une sortie déséquilibrée que le contrôleur détecte comme un défaut de phase.

Coupez l'alimentation, déchargez le bus DC et revérifiez chaque connecteur entre l'A5E36717797 et les bornes de grille de l'IGBT.

Vérifiez également le bon enclenchement du connecteur de détection de courant.

Q3 : Quelle est la différence fonctionnelle entre l'A5E36717797 (310A) et la pièce voisine A5E36717799 (380A) ? La carte 380A peut-elle remplacer l'application 310A ?

Ce sont des cartes différentes adaptées à différentes spécifications de modules IGBT. Les cartes 310A et 380A diffèrent par leurs paramètres de commande de grille — valeurs de résistance de grille, niveaux de tension de grille et réglages de seuil de désaturation — qui sont optimisés pour les différents dispositifs IGBT utilisés dans chaque classe de courant. L'installation d'une carte de commande de grille 380A dans un bloc d'alimentation 310A produirait un comportement de commutation incorrect, une augmentation des pertes de commutation et potentiellement des seuils de protection incorrects.

Seule l'A5E36717797 doit être utilisée dans le module moteur 310A.

Q4 : L'A5E36717797 est décrite comme un type TIM. Qu'est-ce que cela signifie pour l'installation par rapport aux variantes de blocs d'alimentation non TIM ?

La désignation TIM (Thermal Interface Material) indique que l'interface thermique entre l'assemblage de la carte IGD et le module IGBT utilise une configuration spécifique de composé thermique ou de pad.

Lors de l'installation, l'ancien matériau thermique doit être complètement retiré de la surface du module IGBT et la nouvelle carte doit être assemblée avec un nouveau matériau d'interface thermique appliqué selon la procédure de service de Siemens.

Un TIM insuffisant ou mal appliqué augmente la résistance thermique entre l'IGBT et le dissipateur thermique, ce qui peut entraîner des défauts de surchauffe prématurés sous charge, même avec une carte fonctionnant correctement.

Q5 : Le module moteur châssis S120 à 310A a subi une défaillance répétée d'IGBT. Après le remplacement de l'IGBT, l'A5E36717797 doit-il également être remplacé ?

Oui. Les défaillances d'IGBT — en particulier celles causées par des défauts de surintensité ou de désaturation d'IGBT — exposent la carte de commande de grille au même événement de contrainte électrique qui a endommagé l'IGBT.

La protection contre la désaturation sur l'A5E36717797 peut avoir détecté le défaut et s'être arrêtée correctement, mais l'énergie transitoire lors d'un événement de défaut peut endommager les composants de la carte de commande de grille qui ne provoquent pas de défaillance visible immédiate.

Le remplacement simultané du module IGBT et de la carte de commande de grille A5E36717797 est la pratique correcte — cela garantit que le nouvel IGBT n'est pas soumis à des formes d'onde de commande de grille potentiellement compromises par une carte endommagée.
