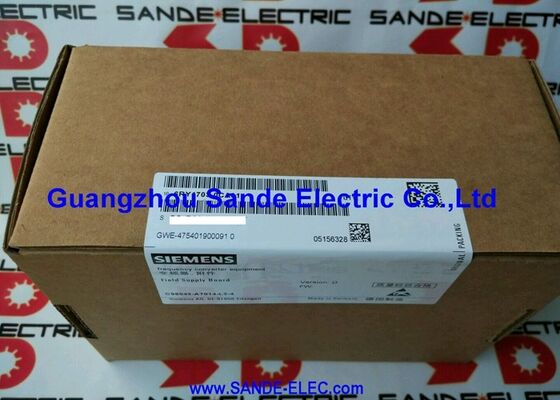

Le tableau C98043-A7002-L1-13 6RY1703-0DA01 C98043A7002L113 6RY17030DA01 C98O43-A7OO2-L1-13 6RY17O3-ODAO1

Siemens C98043-A7002-L1-13 | SIMOREG DC-MASTER 6RA70 Carte d'interface d'alimentation (PIB) — Variante L1-13

Numéro de pièce : C98043-A7002-L1-13

Fabricant : Siemens AG (Allemagne)

Type de produit : PIB — Carte d'interface d'alimentation (Carte de circuit imprimé / Carte d'alimentation)

Impulsions de déclenchement pour le pont d'induit

Le C98043-A7002-L1-13 est la carte d'interface d'alimentation (PIB) pour le variateur CC SIMOREG DC-MASTER 6RA70. Elle génère des impulsions de grille de thyristor précisément synchronisées pour le pont convertisseur d'induit du variateur — l'ensemble qui convertit le courant alternatif triphasé en une tension CC variable pour le contrôle de l'induit du moteur.

L'angle de déclenchement détermine la tension de sortie CC : un petit angle de déclenchement produit une tension CC quasi maximale ; l'augmentation de l'angle de déclenchement réduit la sortie CC. La carte de contrôle CUD1 commande l'angle de déclenchement en temps réel en fonction des boucles de régulation de vitesse et de courant. La PIB traduit ces commandes en impulsions de grille réelles délivrées simultanément aux positions de thyristor correctes.

Le suffixe "-13" identifie une sous-variante de production spécifique de la série L1 de la PIB. Ce suffixe indique généralement une configuration de carte liée à un assemblage de section de puissance de variateur particulier — il est nécessaire de confirmer la désignation exacte C98043-A7002-L1-13 à partir de l'étiquette de la carte installée avant de commander.

Ce que signifie le suffixe

Au sein de la famille C98043-A7002 PIB, la désignation L identifie la génération de carte de base (L1 = première génération, L4 = variante quatre quadrants). Le suffixe numérique après L1 — dans ce cas -13 — identifie une sous-variante de production spécifique liée à la configuration de la section de puissance pour laquelle elle a été conçue.

Les deux C98043-A7002-L1 et C98043-A7002-L1-13 sont des cartes d'interface d'alimentation pour des configurations de variateur à quadrant unique (1Q). Le suffixe -13 distingue cette variante spécifique au sein de la sous-série L1. Faites toujours correspondre le numéro de pièce complet, y compris le suffixe, lors de l'approvisionnement d'un remplacement.

Spécifications clés

FAQ

Q1 : Le SIMOREG affiche un courant de sortie CC asymétrique ou des codes d'erreur de thyristor. La PIB est-elle la cause probable ?

Un déclenchement inégal entre les positions de thyristor est un symptôme direct de la PIB. Un canal de déclenchement défaillant délivre des impulsions avec un angle de phase incorrect, provoquant un déséquilibre de courant et une pulsation de couple. Mesurez le timing des impulsions de grille sur chaque thyristor avec un oscilloscope pour confirmer quel canal de déclenchement a dérivé ou est défaillant.

Q2 : Le C98043-A7002-L1 peut-il remplacer le C98043-A7002-L1-13 ?

Le suffixe -13 identifie une variante de circuit ou de connecteur spécifique. Il n'est pas recommandé de substituer la L1 de base par la L1-13 sans confirmer la compatibilité avec la section de puissance spécifique du variateur. Vérifiez la plaque signalétique du variateur et la documentation interne pour confirmer quelle variante exacte est requise.

Q3 : Le remplacement de la PIB nécessite-t-il une reconfiguration du CUD1 ?

Non. La PIB ne contient aucun paramètre du variateur. Après un remplacement à l'identique, le CUD1 contrôle immédiatement la nouvelle carte avec ses calculs d'angle de déclenchement existants. Aucune étape de reconfiguration n'est nécessaire.

Q4 : Un thyristor est tombé en panne et a endommagé la PIB. Que faut-il faire avant d'installer une PIB de remplacement ?

Testez tous les thyristors du pont d'induit pour détecter les courts-circuits avant d'installer la nouvelle PIB. Un thyristor en court-circuit produit un événement de courant élevé immédiat qui détruit le circuit de commande de grille de la carte de remplacement. N'installez la nouvelle PIB qu'après avoir confirmé que tous les thyristors sont en bon état.

Q5 : Où trouver le C98043-A7002-L1-13 arrêté ?

Les entreprises spécialisées dans la réparation de variateurs CC SIMOREG et les revendeurs de pièces de rechange industrielles disposent de stocks d'échange pour les variantes de PIB. Demandez le numéro exact C98043-A7002-L1-13 — n'acceptez pas les variantes adjacentes sans confirmation de compatibilité. Demandez un certificat de test fonctionnel avant l'acceptation.
