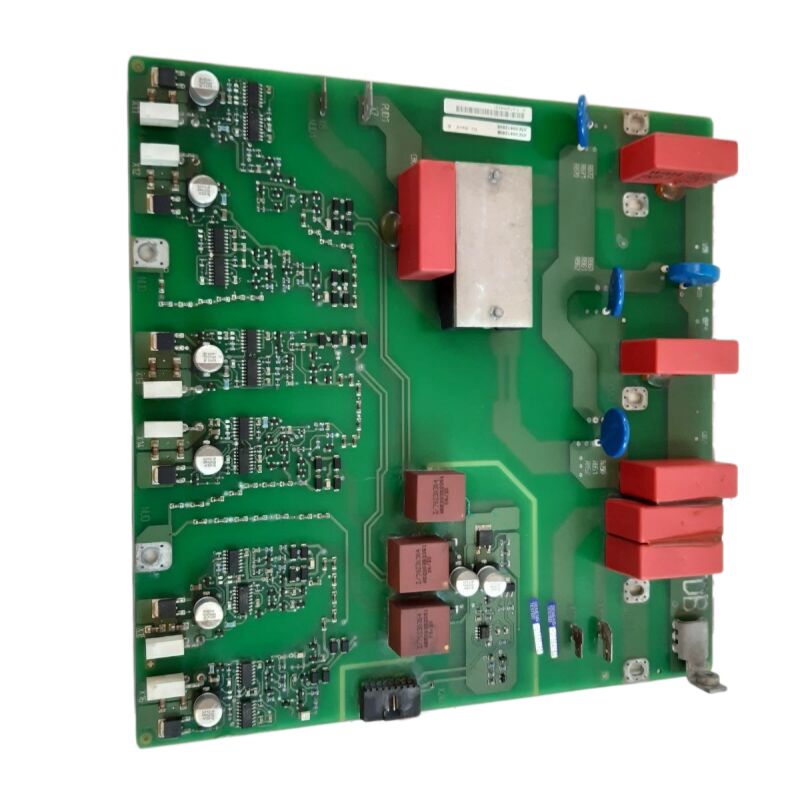

Siemens A5E02822120 | TDB Carte de déclenchement de redresseur — Carte de commande à thyristors 480V AC/DC pour module convertisseur

Numéro de pièce : A5E02822120

Fabricant : Siemens AG (Allemagne)

Type de produit : TDB — Carte de commande à thyristors / Carte de déclenchement de redresseur (carte électronique assemblée)

Gamme de produits : Série de convertisseurs et de châssis SINAMICS G120 / S120

Présentation

L'A5E02822120 est la TDB (Thyristor Drive Board / Trigger Drive Board) — la carte de déclenchement du redresseur pour les modules convertisseurs Siemens SINAMICS G120 et S120. Sa fonction est la génération et la distribution des impulsions de déclenchement de grille pour les dispositifs à thyristors (SCR) dans l'étage d'entrée du redresseur du variateur.

À ce niveau de l'architecture du variateur SINAMICS, le module convertisseur redresse l'alimentation triphasée 480V AC entrante en tension de bus DC qui alimente la section onduleur. L'A5E02822120 est la carte électronique de commande qui indique à chaque thyristor de ce pont redresseur exactement quand commuter.

La désignation "TDB" apparaît sur l'étiquette de la carte elle-même et dans sa documentation Siemens — elle signifie Thyristor Drive Board, identifiant le rôle principal de la carte dans l'architecture de conversion de puissance du variateur.

La TDB est distincte des cartes de commande de grille IGBT (série IGD) qui contrôlent la section de sortie de l'onduleur : les cartes IGD gèrent la commutation PWM rapide du courant moteur, tandis que la TDB gère la commutation plus lente et synchronisée en phase des thyristors de l'entrée redresseur.

L'A5E02822120 fait partie d'une famille de cartes qui comprend également l'A5E02822121 et ses sous-variantes.

Ces cartes servent différentes configurations de modules convertisseurs dans la gamme SINAMICS, couvrant les applications de variateurs à châssis de puissance plus élevée d'environ 90 kW à 250 kW où le redresseur d'entrée du variateur utilise des thyristors pour une rectification contrôlée.

Spécifications clés

Fonction TDB — Commande de redresseur à thyristors

Les variateurs à châssis SINAMICS G120 et S120 de la gamme de puissance supérieure utilisent un redresseur commandé par thyristors (SCR) dans la section du convertisseur d'entrée, plutôt qu'un simple pont de diodes non commandé.

Ce redresseur commandé permet au variateur de réguler la montée en tension du bus DC pendant la précharge, de mettre en œuvre un démarrage progressif des condensateurs du bus DC sans endommagement par courant d'appel, et dans certaines configurations, de permettre le retour d'énergie de freinage vers l'alimentation AC.

L'A5E02822120 TDB génère les impulsions de déclenchement de grille pour les thyristors de ce pont redresseur.

Elle surveille en permanence la tension d'alimentation triphasée AC pour détecter les passages à zéro — la référence de phase à partir de laquelle les angles de déclenchement sont calculés.

Elle génère ensuite des impulsions de déclenchement à l'angle de déclenchement commandé pour chaque position de thyristor dans le pont à six impulsions. L'angle de déclenchement détermine la quantité de chaque demi-cycle AC convertie en DC : un petit angle de déclenchement (proche du passage à zéro) produit une sortie DC quasi maximale ; un grand angle de déclenchement produit une sortie DC réduite.

Pendant le fonctionnement normal, la TDB maintient l'angle de déclenchement à la valeur qui maintient la tension du bus DC dans la fenêtre de fonctionnement du variateur SINAMICS.

Pendant la précharge, l'angle de déclenchement est progressivement réduit du maximum au minimum pour augmenter la tension du bus DC à un rythme contrôlé.

Pendant un événement de freinage régénératif (dans les variateurs avec redresseurs régénératifs), l'angle de déclenchement passe dans la région d'inversion, permettant à l'énergie du bus DC de retourner sous forme d'AC vers l'alimentation.

Carte TDB dans l'architecture du variateur SINAMICS

L'architecture des variateurs à châssis SINAMICS G120 et S120 sépare l'électronique de commande en plusieurs cartes : l'unité de commande principale (CU320 ou similaire), la carte de commande du module de puissance, et la TDB pour les unités équipées de convertisseurs. L'A5E02822120 se situe entre les bornes d'alimentation AC et le bus DC, fonctionnant sous les commandes de la carte de commande de niveau supérieur.

Le poids de la carte (~550 g) reflète une carte électronique substantielle avec des composants de puissance — transformateurs d'impulsion pour l'isolation galvanique des impulsions de grille des thyristors, le réseau de détection de passage à zéro pour les trois phases d'alimentation, les circuits intégrés de commande de grille, et l'électronique de régulation qui génère les commandes d'angle de déclenchement à partir du signal de rétroaction de tension du bus DC.

L'indice de substrat MV27 / UL 94V-0 confirme que le matériau de la carte électronique répond à la norme la plus élevée de la classification verticale de combustion de l'UL.

Dans une armoire de variateur où les thyristors à courant élevé, les condensateurs du bus DC et les ventilateurs partagent un espace clos, un substrat de carte électronique non propagateur de flamme est une propriété de sécurité passive importante.

Variantes de cartes associées

L'A5E02822120 est la variante de base de sa famille de cartes. Les pièces associées apparaissant dans la documentation de service SINAMICS comprennent :

A5E02822121 — une variante TDB étroitement liée pour différentes configurations de modules convertisseurs ou états de production révisés.

Les suffixes A5E02822121A et B désignent d'autres révisions de production de cette conception de base.

A5E02822104-001 — une sous-ensemble ou une carte variante associée à la même famille TDB ; certaines documentations de service la référencent pour les mêmes applications de variateur.

A5E01105817 — la carte de déclenchement SCR SINAMICS V50, qui remplit une fonction de déclenchement de thyristor similaire dans la section redresseur de la plateforme V50, distincte de la famille TDB SINAMICS G120/S120.

La confirmation de la variante correcte pour un variateur spécifique nécessite de vérifier le numéro A5E exact de la carte installée par rapport à la documentation matérielle interne du variateur.

FAQ

Q1 : Le variateur à châssis SINAMICS G120 affiche une alarme de sous-tension du bus DC immédiatement au démarrage. La tension d'alimentation AC aux bornes d'entrée du variateur a été confirmée comme normale. L'A5E02822120 pourrait-elle en être la cause ?

Une sous-tension du bus DC avec une alimentation AC confirmée pointe directement vers la TDB. Si la TDB ne génère pas les impulsions de déclenchement de thyristor correctes, le pont SCR ne redresse pas l'alimentation AC et le bus DC ne parvient pas à se charger.

Alternativement, le circuit de synchronisation de phase de la TDB peut avoir perdu le verrouillage avec la fréquence d'alimentation, générant des impulsions de déclenchement à un moment incorrect et produisant une sortie DC redressée très faible.

Avant de conclure que la carte est défectueuse, vérifiez que les connexions du circuit de détection de tension d'alimentation à la TDB sont intactes — des connexions de détection endommagées produisent le même symptôme.

Q2 : La carte A5E02822120 a un indice MV27 / UL 94V-0 sur son substrat de carte électronique. Qu'est-ce que cela signifie en pratique pour les équipes de maintenance de variateurs industriels ?

UL 94V-0 est la classification la plus élevée de la série de tests de combustion verticale de l'UL. Un substrat classé V-0 s'auto-éteint en moins de 10 secondes après chaque application de flamme de test, sans gouttes enflammées.

En pratique, pour une armoire de variateur, cela signifie que la carte électronique ne maintiendra pas un incendie et ne propagera pas la combustion aux composants adjacents en cas de défaillance d'un composant localisé qui génère de la chaleur.

Cela ne rend pas la carte ignifuge, mais cela réduit considérablement le risque qu'une défaillance de composant ne dégénère en incendie d'armoire. Pour les équipes de maintenance, il s'agit d'une certification qui confirme que la carte répond aux normes industrielles de sécurité incendie.

Q3 : L'A5E02822120 est arrêté. L'A5E02822121 (ou sa révision A/B) peut-il être utilisé comme remplacement direct ?

L'A5E02822121 et ses variantes de révision sont étroitement liés à l'A5E02822120 dans la même famille de cartes TDB et servent des applications de variateurs qui se chevauchent. Dans de nombreux cas, ils sont référencés comme des équivalents fonctionnels.

Cependant, avant d'installer l'A5E02822121 dans un variateur initialement équipé de l'A5E02822120, confirmez que la documentation de service du variateur ou la liste des pièces de rechange accepte cette substitution — des différences mineures dans le brochage des connecteurs ou la compatibilité du firmware entre les deux variantes peuvent occasionnellement affecter des états de production spécifiques du variateur.

Q4 : Le variateur SINAMICS présente des courants d'entrée triphasés déséquilibrés à charge partielle. L'alimentation d'entrée a été confirmée comme équilibrée. L'A5E02822120 TDB est-elle probablement en cause ?

Des courants d'entrée déséquilibrés avec une alimentation équilibrée sont cohérents avec des angles de déclenchement de thyristors non uniformes sur les six positions SCR — un ou plusieurs canaux de déclenchement TDB délivrant des impulsions à un angle de phase différent des autres.

Cette asymétrie peut résulter d'un composant de synchronisation décalé dans le réseau de déclenchement de la TDB, ou d'un circuit de synchronisation de phase endommagé pour une phase d'alimentation.

Mesurez le timing des impulsions de grille de chaque signal de grille de thyristor avec un oscilloscope et comparez les angles de déclenchement entre les trois phases. Des angles irréguliers confirment un défaut de la TDB.

Q5 : Est-il possible de réparer l'A5E02822120 au niveau des composants plutôt que de remplacer toute la carte ?

La réparation au niveau des composants est viable lorsque le défaut est localisé à des composants identifiables et remplaçables. Sur l'A5E02822120, les composants les plus sujets aux défaillances sont : les transformateurs d'impulsion (qui peuvent développer des courts-circuits inter-bobinages sous contrainte thermique prolongée), les optocoupleurs et les circuits intégrés de commande de grille dans le circuit de déclenchement, et les composants passifs dans le réseau de détection de passage à zéro.

Une entreprise spécialisée dans la réparation de variateurs ayant de l'expérience avec les TDB SINAMICS peut souvent identifier le composant défectueux à partir des symptômes de défaut et le remplacer, restaurant ainsi la pleine fonctionnalité de la carte. Lorsque le défaut est une piste de carte électronique endommagée ou un circuit intégré défaillant pour lequel aucun remplacement au niveau des composants n'existe, le remplacement complet de la carte est nécessaire.
