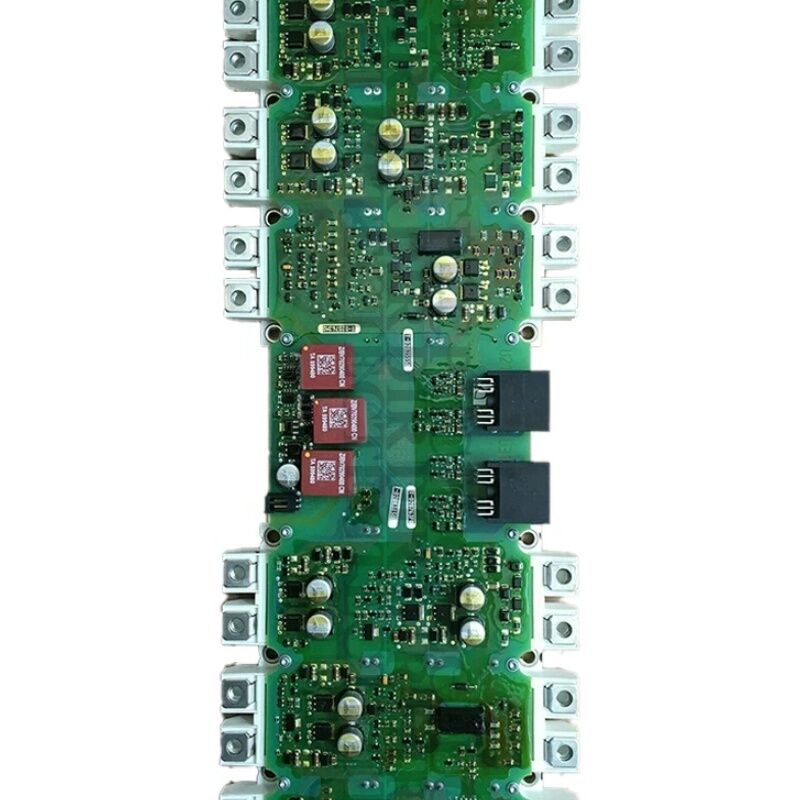

Siemens A5E00714563 | Bloc d'alimentation d'onduleur série SINAMICS IGD2 — Pièce de rechange pour variateur AC

Numéro de pièce : A5E00714563

Fabricant : Siemens AG (Allemagne)

Type de produit : Bloc d'alimentation SINAMICS — Série de pilotes de grille IGD2

Famille de produits : Pièces de rechange pour blocs d'alimentation d'onduleur SINAMICS (série A5E00714560)

Génération de pilote de grille : IGD2 (pilote de grille IGBT de deuxième génération)

Aperçu

L'A5E00714563 est une carte de commande de bloc d'alimentation SINAMICS de la série A5E00714560 — la famille d'assemblages de réparation de pilotes de grille IGBT (IGD2) de deuxième génération que Siemens a produits pour les plateformes de variateurs à châssis SINAMICS G120, G120C, G150 et S120.

Cette série comprend les A5E00714560, A5E00714561, A5E00714562 et A5E00714563, chacun répondant à une combinaison spécifique de classe de tension et de courant dans la gamme de produits de variateurs à châssis SINAMICS.

L'A5E00714563 est une pièce de rechange produite par Siemens destinée à restaurer le bloc d'alimentation de l'onduleur des variateurs à châssis SINAMICS lorsque la carte de commande de grille ou le module IGBT associé est défaillant.

Comme tous les membres de la série A5E00714560, l'assemblage intègre la carte de commande de grille IGD2 avec le module de sortie IGBT comme une paire appariée — garantissant que les caractéristiques de commande de grille correspondent précisément aux exigences de commutation du dispositif IGBT spécifique utilisé.

Les cartes de la série A5E00714560 représentent une génération distincte des blocs d'alimentation basés sur IGD1 utilisés dans les variateurs MICROMASTER.

L'IGD2 intégrait des interfaces fibre optique plus rapides compatibles avec l'unité de commande SINAMICS (CU320, CU310 et similaires), des améliorations de la réponse de détection de désaturation de grille et une architecture de mesure de courant adaptée aux exigences de régulation de courant en boucle fermée du contrôle vectoriel SINAMICS.

Spécifications clés

Série A5E00714560 — Aperçu de la famille de blocs d'alimentation

La série A5E00714560 comprend plusieurs cartes couvrant différentes combinaisons de tension et de courant dans la gamme des variateurs à châssis SINAMICS. Dans la classe de tension 480V, la série comprend des cartes avec des courants nominaux de 380A et 490A, chacune associée au module IGBT spécifique adapté à ce niveau de puissance.

L'A5E00714563 étend la série pour couvrir des configurations spécifiques de la gamme de variateurs SINAMICS non couvertes par les numéros de pièce immédiatement adjacents.

Chaque carte de cette série partage la même architecture fondamentale de pilote de grille IGD2 : réception de commande PWM par fibre optique de l'unité de commande SINAMICS, génération et distribution d'impulsions de grille à six positions aux positions du pont IGBT, détection de désaturation matérielle et retour de mesure de courant bidirectionnel à l'unité de commande.

Les différences entre les numéros de pièce individuels de la série reflètent les différences dans la spécification du module IGBT (différents courants nominaux, différentes classes de tension) et dans les valeurs spécifiques des résistances de commande de grille et les capacités de courant du pilote calibrées pour chaque dispositif IGBT.

Pilote de grille IGD2 — Avancées de deuxième génération

La génération IGD2 a introduit plusieurs améliorations par rapport à l'IGD1 utilisé dans les variateurs MICROMASTER 440. L'interface fibre optique de l'IGD2 prend en charge des débits de données plus élevés compatibles avec les temps de cycle de contrôle plus rapides de la plateforme SINAMICS.

Alors que le MICROMASTER 440 utilise un cycle de contrôle PWM relativement conservateur, le contrôle vectoriel et servo SINAMICS nécessite des temps de cycle de contrôle plus courts — jusqu'à 125 microsecondes dans certaines configurations — ce qui exige une réponse plus rapide du pilote de grille et un retour de courant plus fidèle.

Le circuit de détection de désaturation dans l'IGD2 fonctionne également avec une vitesse et une sensibilité améliorées.

En cas de défaut de court-circuit de l'IGBT, l'IGD2 détecte le défaut de conduction pendant l'événement de conduction de l'IGBT et initie une désactivation douce — réduisant le taux de chute de courant pour éviter les surtensions dues aux inductances parasites. Cette protection de désactivation douce est particulièrement importante dans la gamme de puissance des variateurs à châssis SINAMICS, où les courants IGBT et le di/dt associé lors de la désactivation génèrent des transitoires de tension inductifs importants.

Contexte de la procédure de remplacement du bloc d'alimentation du variateur

Le remplacement d'un bloc d'alimentation IGD2 dans un variateur à châssis SINAMICS nécessite de travailler à l'intérieur de la section d'alimentation du variateur, avec le bus DC confirmé déchargé et verrouillé. La plateforme SINAMICS comprend un indicateur LED du bus DC — cet indicateur doit être confirmé éteint avant de commencer tout travail sur la section d'alimentation. Après l'isolement de l'alimentation AC, un temps d'attente de décharge minimum (généralement cinq minutes) doit être observé, suivi d'une mesure directe de la tension du bus DC avec un voltmètre calibré pour confirmer des niveaux de tension sûrs avant de toucher tout composant de la section d'alimentation.

L'assemblage A5E00714563 se monte sur le dissipateur thermique du variateur, avec la plaque de base du module IGBT en contact thermique avec la surface du dissipateur thermique.

Un matériau d'interface thermique doit être appliqué sur cette surface de contact lors de l'installation. Après l'installation, reconnectez les câbles fibre optique aux positions correctes — les câbles individuels sont indépendants de la polarité mais doivent connecter le bon axe du variateur à la bonne position de la carte de commande de grille.

FAQ

Q1 : Comment confirmer le bon A5E00714563 pour un variateur SINAMICS spécifique avant de commander ?

L'étiquette sur la carte du bloc d'alimentation installé porte le numéro de pièce A5E qui était initialement spécifié pour ce variateur. Vérifiez l'étiquette sur la carte défaillante — le numéro A5E sur cette étiquette est la référence définitive pour le remplacement.

Notez également la désignation complète du type de variateur sur la plaque signalétique du variateur.

La documentation des pièces de rechange de Siemens croise le type de variateur avec le numéro de pièce du bloc d'alimentation — la confirmation de l'étiquette de la carte et du type de variateur par rapport à cette documentation élimine toute ambiguïté avant de commander.

Q2 : Un variateur SINAMICS G120 s'est déclenché sur F30022 (défaut à la terre détecté) sans charge connectée. Le bloc d'alimentation A5E00714563 pourrait-il générer un faux défaut ?

F30022 est généré lorsque l'unité de commande SINAMICS détecte un déséquilibre important dans les courants de sortie triphasés, compatible avec un défaut à la terre. Le circuit de mesure de courant du bloc d'alimentation fournit les données de courant de phase utilisées pour cette détection.

Un canal de mesure de courant défaillant sur la carte IGD2 produit un déséquilibre de courant apparent même sans charge connectée, déclenchant F30022. Confirmez en vérifiant si les trois lectures de courant de sortie dans l'affichage de diagnostic du variateur montrent une condition de courant nul réaliste — une lecture non nulle sur un canal avec le variateur à l'arrêt confirme un défaut de mesure de courant sur le bloc d'alimentation.

Q3 : Le variateur a affiché F30021 (surintensité IGBT) puis le bloc d'alimentation s'est avéré avoir un module IGBT physiquement endommagé. L'unité de commande ou d'autres cartes doivent-elles être vérifiées avant d'installer le remplacement A5E00714563 ?

Oui. Un événement de court-circuit IGBT crée un transitoire de tension sur le bus DC qui se propage à travers le câblage interne du variateur. Le filtrage de l'alimentation de l'unité de commande offre une certaine protection, mais des événements de défaut graves peuvent solliciter les composants d'alimentation de l'unité de commande.

Avant d'installer le bloc d'alimentation de remplacement, mettez le variateur sous tension avec le bloc d'alimentation déconnecté (si possible) pour vérifier que l'alimentation 24V de l'unité de commande est conforme aux spécifications. Vérifiez également le circuit de précharge, les fusibles du bus DC et les éventuels condensateurs d'amortissement qui auraient pu être exposés au transitoire de défaut.

Q4 : L'A5E00714563 est répertorié comme arrêté. La série A5E36717xxx est-elle un successeur confirmé ?

La série A5E36717xxx représente la prochaine génération d'assemblages de blocs d'alimentation SINAMICS et sert de famille successeur à la série A5E00714560. La cartographie spécifique des successeurs — quel numéro A5E36717xxx remplace spécifiquement l'A5E00714563 — doit être confirmée par rapport à la documentation de migration des pièces de rechange de Siemens pour le type de variateur et l'état de production spécifiques.

Le successeur intègre la carte de commande de grille IGD2 de nouvelle génération tout en conservant la compatibilité fonctionnelle avec la même famille de variateurs SINAMICS.

Q5 : L'A5E00714563 peut-il être testé avant l'installation pour vérifier qu'il n'est pas endommagé ?

Un test fonctionnel de base d'un bloc d'alimentation IGD2 sans le châssis du variateur n'est pas simple, car la carte nécessite l'interface fibre optique SINAMICS et les alimentations pour fonctionner.

L'approche la plus fiable pour une carte de rechange est de s'approvisionner auprès d'un fournisseur qui propose une documentation de test fonctionnel — confirmant que la carte a été mise sous tension sur un banc d'essai compatible SINAMICS et que tous les canaux de grille ont été vérifiés comme étant actifs.

Cela offre une assurance raisonnable avant l'installation dans un variateur de production.
