Circuit imprimé CNC
>
|
| Lieu d'origine | Allemagne |
| Nom de marque | SIEMENS |
| Certification | CE ROHS |
| Numéro de modèle | A5E00825002 |
Numéro de pièce : A5E00825002
Fabricant : Siemens AG (Allemagne)
Type de produit :Carte de commande — Driver de grille IGBT IGD1/R3-BGR avec modules de sortie
Famille de produits : MICROMASTER 440 / MICROMASTER 430 (MM440 / MM430)

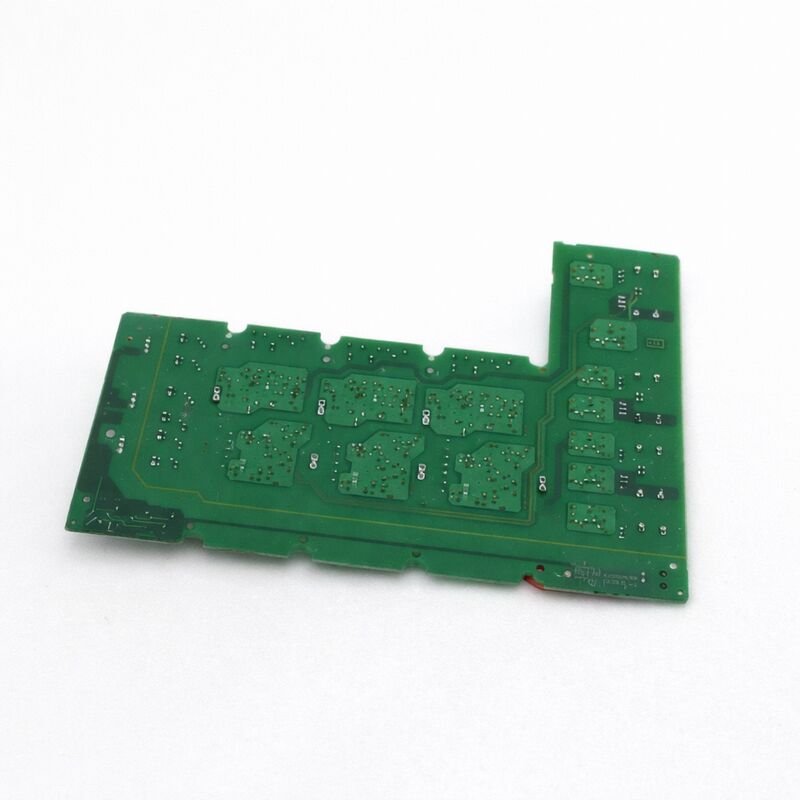

L'A5E00825002 est la carte de commande IGD1/R3-BGR — l'ensemble de driver de grille IGBT de première génération complet avec modules de sortie IGBT — pour les variateurs de fréquence CA Siemens MICROMASTER 440 et MICROMASTER 430 de la classe 110 kW.
La carte est le cœur de la section de puissance du MM440 à ce niveau de puissance : elle contient le circuit du driver de grille qui commande les IGBT de l'onduleur, le chemin de mesure de courant qui alimente l'algorithme de contrôle vectoriel du variateur, et les modules IGBT eux-mêmes qui effectuent la commutation CA haute puissance réelle.
Le MICROMASTER 440 de 110 kW (6SE6440-2UD41-1FA1 et similaires) se trouve dans certaines des applications industrielles les plus exigeantes en fonctionnement continu — grands compresseurs, convoyeurs lourds, centrifugeuses, ventilateurs industriels et pompes de process où le variateur fonctionne près de sa puissance nominale pendant de longues périodes.
À ce niveau de puissance, la taille physique du driver de grille IGBT et de l'ensemble de modules augmente considérablement par rapport aux variantes MM440 de plus faible puissance.
L'A5E00825002 reflète cela : le facteur de forme R3-BGR est un ensemble plus grand et plus robuste que les cartes de la série R utilisées dans les tailles de châssis plus petites.
Le suffixe "BGR" dans la désignation R3-BGR identifie la révision spécifique de la carte pour cette combinaison de courant nominal IGBT et de courant.
Il distingue cette carte de l'A5E00825001 étroitement liée — qui dessert la variante 210A à la même tension de bus 480V/650VCC — confirmant que le courant nominal de 260A est spécifique à l'A5E00825002 et que les deux cartes ne sont pas interchangeables.
| Paramètre | Valeur |
|---|---|
| Numéro de pièce | A5E00825002 |
| Fabricant | Siemens AG |
| Type de produit | Carte de commande — IGD1/R3-BGR avec modules de sortie IGBT |
| Génération du driver de grille | IGD1 (première génération) |
| Facteur de forme | R3-BGR |
| Tension d'entrée CA | 480V CA |
| Tension du bus CC | 650V CC |
| Courant nominal | 260A |
| Module IGBT | FS450R12KE3-S1 (450A/1200V) |
| Application du variateur | MICROMASTER 440 / 430, classe ~110 kW |
| Statut de production | Arrêté |
| Pays d'origine | Allemagne |
La désignation IGD1 identifie cette carte comme appartenant à la première génération de la série de drivers de grille IGBT (IGD) de Siemens pour les variateurs SINAMICS et MICROMASTER.
La génération IGD1 a établi l'architecture fondamentale qui a ensuite évolué vers l'IGD2 utilisé dans les plateformes de châssis SINAMICS S120 et SINAMICS G120.
L'IGD1 fonctionne de la même manière que les générations ultérieures : il reçoit les commandes de commutation PWM de l'unité de contrôle du variateur via des liaisons fibre optique, génère les impulsions de grille pour chacune des six positions IGBT dans le pont triphasé, et surveille chaque IGBT pour la désaturation (détection de surintensité) via le chemin de retour du driver de grille.
La liaison fibre optique entre la carte de contrôle et l'IGD1 assure l'isolation galvanique entre l'électronique de contrôle basse tension et la section de puissance haute tension — à 650V de bus CC, cette isolation est essentielle pour la sécurité et pour empêcher le bruit de commutation haute fréquence de se propager vers l'électronique de contrôle.
L'A5E00825002 intègre l'interface fibre optique pour ce chemin de communication dans le cadre de son assemblage de circuit imprimé.
Le FS450R12KE3-S1 est un module complet de pont IGBT triphasé d'une capacité nominale de 450A en continu (1200V VCES), utilisé dans l'A5E00825002 à un courant de fonctionnement réduit de 260A. Cette réduction est délibérée — le fonctionnement du module en dessous de son courant nominal maximal prolonge sa durée de vie thermique, réduit l'excursion de température de jonction lors des transitoires de charge et offre une marge contre les surcharges momentanées lors de la capacité de surcharge de 150% du MM440 à intervalles de 60 secondes.
Avec une entrée CA de 480V, le bus CC se situe à environ 650V CC.
La tension VCES de 1200V du FS450R12KE3-S1 offre une marge de tension adéquate à cette tension de bus, en tenant compte des pics de tension de coupure générés par le réacteur de sortie du variateur et les inductances de câble.
Siemens a spécifié le dispositif 1200V pour cette tension de bus précisément parce que la marge de sécurité dans les conditions de sortie nominales du variateur est nécessaire pour une longue durée de vie des IGBT.
Le code de défaut F022 du MM440 — indiquant un défaut de l'interface fibre optique entre la carte de contrôle et la carte IGD — est l'un des codes de défaut les plus courants associés à l'A5E00825002 en service.
Lorsque ce défaut apparaît dans un MM440 de 110 kW, la carte de contrôle du variateur a perdu la communication avec la carte de driver de grille via la connexion fibre optique. Avant de remplacer la carte, inspectez les câbles fibre optique entre l'A5E00825002 et la carte de contrôle : vérifiez les fibres cassées, les connecteurs contaminés ou les câbles pliés suffisamment serrés pour fissurer la fibre.
Une fibre endommagée est beaucoup plus fréquente qu'une défaillance réelle de la carte comme cause du F022.
Si les connexions fibre optique sont intactes et que le F022 persiste, le circuit du driver de grille de l'A5E00825002 lui-même est défaillant et le remplacement de la carte est nécessaire.
Q1 : Le variateur MM440 110 kW affiche F022 (défaut de carte fibre optique). L'A5E00825002 a été inspecté visuellement et aucun dommage physique n'est visible. Que faut-il vérifier avant de remplacer la carte ?
Le F022 sans dommage physique visible est presque toujours un problème de câble fibre optique plutôt qu'une défaillance de la carte. Retirez chaque câble fibre optique des connecteurs de l'A5E00825002 et des connecteurs de la carte de contrôle. Inspectez les extrémités du câble sous une lumière vive — recherchez la contamination, la fissuration de la gaine en plastique de la fibre, ou une décoloration à l'extrémité.
Testez la transmission de chaque câble avec une simple source LED et un détecteur si disponibles. Remplacez tout câble suspect. Reconnectez et mettez sous tension avant de conclure que la carte A5E00825002 est défaillante.
Q2 : L'A5E00825002 est nominal à 260A mais l'IGBT FS450R12KE3-S1 est nominal à 450A. Pourquoi y a-t-il une si grande différence ?
La capacité nominale de 450A de l'IGBT est son courant collecteur maximal absolu en régime pulsé à une température de boîtier contrôlée. Dans l'environnement continu et thermiquement contraint d'une armoire de variateur scellée, avec les pertes de commutation du PWM à la fréquence porteuse du variateur et la capacité de surcharge du variateur prises en compte, le courant continu pratique de ce module est considérablement plus faible.
La capacité nominale continue de 260A de l'A5E00825002 est la sortie thermiquement durable dans les conditions ambiantes nominales pour le châssis du variateur MM440, en tenant compte de tous ces facteurs. La marge entre 260A et 450A fournit la marge pour la surcharge de 150% du variateur et pour la longévité du module.
Q3 : La carte A5E00825002 (260A) peut-elle être utilisée dans un MM440 qui avait initialement la carte A5E00825001 (210A) ?
Non — les deux cartes servent des puissances nominales de variateur différentes (110 kW contre la puissance nominale inférieure associée à 210A). Le montage physique peut sembler similaire, mais la configuration du driver de grille, l'étalonnage du capteur de courant et les paramètres de l'interface de contrôle sont adaptés au variateur spécifique qu'ils servent.
L'installation d'une carte 260A dans un variateur dimensionné pour la carte 210A introduit une inadéquation de mesure de courant — la mise à l'échelle du courant par la carte de contrôle sera incorrecte, entraînant une limitation de courant inappropriée, de faux défauts de surintensité, ou un fonctionnement sous-protégé des IGBT. Confirmez toujours le numéro A5E exact par rapport à l'étiquette de la carte installée avant de commander un remplacement.
Q4 : Lors du remplacement de l'A5E00825002, est-il nécessaire d'appliquer également un matériau d'interface thermique entre le module IGBT et le dissipateur thermique ?
Oui, sans exception. Le module IGBT entre en contact intime avec le dissipateur thermique en aluminium du variateur sur sa plaque de base.
Le matériau d'interface thermique — généralement un composé à changement de phase ou un pad — remplit les interstices d'air microscopiques entre les deux surfaces, réduisant considérablement la résistance thermique de la jonction IGBT au dissipateur thermique.
Sans TIM approprié, les températures de jonction des IGBT à pleine charge peuvent être des dizaines de degrés plus élevées que la température du dissipateur thermique, atteignant facilement la température de jonction maximale absolue du module.
Un défaut de surchauffe (F0004 dans MM440) ou une défaillance prématurée des IGBT en résultera. Suivez la procédure d'application TIM spécifiée par Siemens lors de l'installation.
Q5 : Le variateur fonctionnait précédemment à pleine charge de 110 kW sans problème. Après un événement de coupure de courant, le variateur affiche maintenant F0001 (surintensité) à tout niveau de charge supérieur à 50%. Est-ce l'A5E00825002 ?
Un seuil de défaut de surintensité qui chute après un événement d'alimentation — en particulier à un pourcentage de charge spécifique — indique généralement qu'une position IGBT dans l'A5E00825002 a été partiellement endommagée.
L'IGBT peut toujours conduire et commuter mais avec une caractéristique VCE(sat) dégradée, ce qui le fait désaturer à un courant inférieur à celui d'avant l'événement. Le circuit de détection de désaturation du driver de grille déclenche F0001 lorsqu'il détecte ce VCE(sat) anormal.
La pleine charge révèle le défaut car le courant est suffisamment élevé pour déclencher le seuil de protection dégradé.
Une mesure à l'oscilloscope des trois courants de phase moteur pendant le défaut montrera généralement une asymétrie sur une phase — indiquant la position IGBT spécifique endommagée avant de décider du remplacement complet de la carte.
