MC00160783M01 ∙ Invertisseur CPU / IO carte de contrôle ∙ Systèmes d'entraînement à fréquence variable industriels

Numéro de la partie:Le nombre total de personnes concernées par le traitement est fixé par le règlement (CE) no 1224/2009.

Type de produit:Plaque de commande CPU/IO de l'onduleur (PCB de commande intégrée)

Fonction:Plaque de commande de la CPU centrale et de l'interface d'entrée/sortie pour les systèmes industriels de convertisseur de fréquence/d'onduleur

Applications:Moteurs industriels à courant alternatif à vitesse variable, onduleurs de fréquence, systèmes d'entraînement automatisés

Résumé

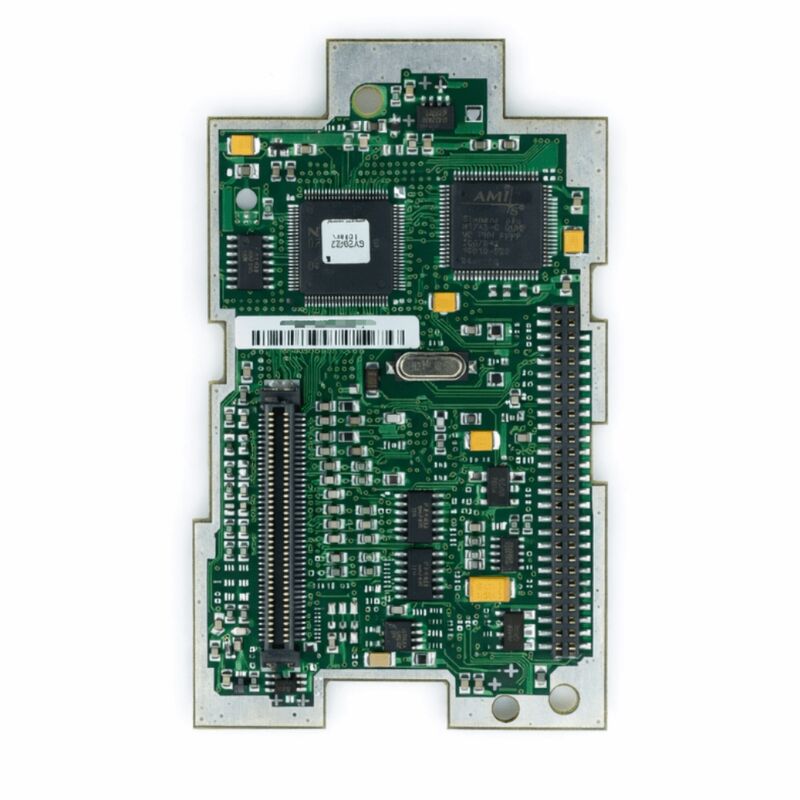

Le MC00160783M01 est une carte de circuit imprimé intégrée pour le contrôle de la CPU et de l'E/S conçue pour les systèmes industriels de transmission à fréquence variable (VFD) et d'onduleur.Dans l'architecture d'un onduleur industriel moderne, la carte de commande du processeur IO est le noyau opérationnel: elle rassemble le processeur du lecteur qui exécute les algorithmes de commande du moteur, la gestion des paramètres,et protocoles de communication avec le circuit d'interface entrée/sortie qui relie le lecteur au système d'automatisation plus large.

Sur une seule carte, la carte de commande CPU IO gère les calculs en temps réel requis pour le contrôle du moteur et gère simultanément les signaux discrets et analogiques qui relient le lecteur aux capteurs,les actionneurs, PLC et panneaux d'opérateur.

Les convertisseurs de fréquence industriels utilisent la carte IO du processeur comme centre de prise de décision.

Les références de vitesse arrivent du système de contrôle de l'usine. Les signaux de rétroaction des capteurs de courant du moteur, les rétroactions du codeur et les moniteurs de température sont traités.à l'enversTout cela passe par le MC00160783M01.

Lorsque cette carte tombe en panne, le lecteur perd généralement toute capacité opérationnelle - il peut s'allumer mais ne peut pas accepter de commandes, ou il peut ne pas terminer sa séquence d'auto-test du tout.

Le désignateur de version MC00160783M01 M01 identifie cette carte comme la première version de cette carte spécifique, établissant son rôle dans la configuration de base du lecteur.

Les cartes de commande industrielles de ce type sont conçues selon des normes de fiabilité rigoureuses. Elles doivent fonctionner en continu et sans interruption dans des environnements industriels où les vibrations,variation de température, et le bruit électromagnétique sont de routine.

Principales spécifications

Architecture intégrée de la CPU et de l'OI

Le MC00160783M01 intègre deux fonctions qui, dans les générations précédentes de lecteurs, occupaient souvent des cartes séparées: le processeur et l'interface IO.La section du processeur exécute l'algorithme de contrôle du moteur dans les entraînements modernes. Il s'agit généralement d'un algorithme de contrôle vectoriel ou de contrôle du couple direct qui nécessite un chronométrage précis et des taux d'échantillonnage élevés..

L'algorithme calcule les vecteurs de tension nécessaires à appliquer au moteur en fonction de la vitesse ou du couple commandé et des courants moteurs mesurés.

Il génère les commandes de commutation PWM qui vont aux pilotes de porte IGBT du lecteur, et il le fait sur un temps de cycle mesuré en microsecondes.

La section IO s'occupe de la tâche plus lente mais tout aussi importante de l'interface de l'entraînement avec l'environnement de l'usine.

Les entrées numériques reçoivent des signaux provenant de sources externes: la commande de démarrage du PLC, le signal de reconnaissance de défaut, l'entrée de l'interrupteur thermique du moteur, la boucle d'arrêt d'urgence.Les sorties numériques envoient des signaux d'état au PLCLe véhicule est en marche, à la vitesse, en panne, prêt.

Les entrées analogiques prennent des références de vitesse du système de contrôle de processus généralement des signaux de courant de 4 20 mA ou des signaux de tension de 0 10 V.

Les sorties analogiques rapportent la vitesse ou le couple réel du moteur au système DCS ou SCADA.

La combinaison des deux fonctions sur le MC00160783M01 réduit le nombre de cartes dans le lecteur, simplifie le câblage interne,et améliore l'intégrité du signal .

Traitement du contrôle moteur

Pour un onduleur industriel typique fonctionnant à une fréquence de commutation de 2 kHz à 16 kHz,le cycle de commande s'exécute à la même fréquence la CPU doit compléter son calcul complet de la boucle de commande dans un délai de commutation.

À une fréquence de commutation de 4 kHz, c'est 250 microsecondes par cycle de commande.

Dans cette fenêtre, le processeur lit les entrées ADC, exécute l'algorithme de contrôle, met à jour les cycles de service PWM et traite toutes les demandes de communication.

Le processeur IO, en cours d'exécution simultanément,scanne les entrées numériques à une vitesse suffisamment rapide pour capter les signaux de l'installation. Un signal de fonctionnement/arrêt ou une entrée de défaut doit être détecté en quelques millisecondes pour répondre correctement..

The analogue inputs are sampled at rates appropriate for the slowest process variable (typically speed reference at 10ms update rate) up to the fastest feedback signal (current feedback sampled at the control cycle rate).

Considérations de remplacement

Lors du remplacement du MC00160783M01, l'ensemble de paramètres de l'entraînement qui stocke toutes les données de configuration du moteur, le mode de commande, l'affectation de l'IO, les paramètres de communication,et les seuils de protection doivent être sauvegardés avant le retrait.

Après avoir installé la carte de remplacement et alimenté le lecteur, vérifiez si la mémoire du lecteur conserve l'ensemble de paramètres (certains lecteurs stockent les paramètres dans la mémoire non volatile sur le lecteur lui-même,tandis que d'autres les stockent dans un module de mémoire séparé ou dans l'unité de contrôle).

Si l'ensemble de paramètres est stocké sur la carte remplacée, il doit être rechargé à partir de la sauvegarde avant mise en service.

Les réglages du sauteur, les positions des interrupteurs DIP et tous les interrupteurs de configuration matérielle de la carte d'origine doivent être transférés ou assortis sur la carte de remplacement avant l'installation.

Questions fréquentes

Q1: Après un coup de foudre sur l'alimentation de l'usine, l'onduleur ne répond plus à aucune commande d'exécution.

Les événements de surtension induits par la foudre endommagent généralement la section d'interface IO de la carte de commande. Les optocoupleurs d'entrée numérique et les circuits de protection d'entrée analogique sont les composants les plus exposés.

Si l'entraînement s'allume (charge de bus CC, lumières d'affichage) mais ne répond à aucun signal d'entrée et ne génère pas de sortie de moteur, l'interface IO du MC00160783M01 est probablement endommagée.

Vérifiez la présence d'autres indicateurs: un code de défaut sur l'écran indiquant une défaillance interne du matériel confirme un dommage au niveau de la carte.

Q2: L'affichage du lecteur est complètement vide après l'allumage. La tension d'alimentation est confirmée correcte. Est-ce la faute du MC00160783M01?

Un écran vide avec une tension d'alimentation correcte confirmé suggère que soit l'alimentation interne de la carte CPU a échoué,ou la communication entre la carte CPU et le panneau d'affichage a été interrompue.

Avant de conclure que la carte IO du processeur a échoué, vérifiez le câble de connexion entre la carte et le panneau d'affichage.

Si l'alimentation atteint la carte mais que l'écran reste vide, la carte CPU doit être remplacée.

Q3: L'entraînement fait fonctionner correctement le moteur en mode manuel local, mais ne répond pas aux signaux de commande à distance via les entrées numériques.Quelle est la faute probable??

A drive that responds locally but not remotely with confirmed correct IO wiring suggests that the digital input section of the MC00160783M01 has a fault — the optocouplers for the remote command inputs may have failed while other circuitry remains functional.

Vérifiez les paramètres qui sélectionnent entre la source de commande locale et la source de commande à distance pour s'assurer que le lecteur est configuré pour la commande à distance.

Si les réglages sont corrects et que les voyants LED d'entrée numérique sur la carte ne s'allument pas lorsque les signaux à distance sont appliqués, les optocoupleurs d'entrée ont échoué.

Q4: Un remplacement MC00160783M01 a été installé. Le lecteur fonctionne mais affiche une vitesse de moteur incorrecte sur la sortie analogique et le PLC reçoit une rétroaction de vitesse incorrecte. Que doit-on vérifier?

Les signaux de sortie analogique incorrects après le remplacement de la carte sont généralement causés par un décalage d'étalonnage dans la section de sortie analogique de la nouvelle carte,ou par un décalage dans les paramètres de configuration de la plage de sortie. Vérifiez les paramètres de la plage de sortie analogique (sélection de 10 V ou de 4 20 mA et mise à l'échelle de la sortie).

Si les paramètres correspondent à la configuration d'origine, mais que la sortie est toujours incorrecte, le circuit de sortie analogique de la carte de remplacement présente un problème d'étalonnage ou de composant nécessitant un service.

Q5: Le MC00160783M01 est décrit comme la version M01. Si un remplacement montre M02 ou une révision ultérieure, est-il sûr à utiliser?

Revisions of a control board within the same part number family are generally backward compatible — the M02 revision would include component updates or reliability improvements while maintaining the same functional specification and physical interface.

Toutefois, confirmer avec la documentation du fabricant de l'entraînement ou le catalogue des pièces détachées que la révision M02 est indiquée comme un remplacement direct de la M01 avant l'installation.

Certaines modifications de révision impliquent des mises à jour du micrologiciel qui affectent la compatibilité des paramètres.
