Siemens A5E36717803 | Réparation de bloc d'alimentation SINAMICS — Modules IGBT IGD2/R4 480V/490A avec double FS450R12KE3-S1

Numéro de pièce : A5E36717803

Référence WLX : WLX_999999

Fabricant : Siemens AG (Allemagne)

Type de produit : Ensemble de réparation de bloc d'alimentation SINAMICS — Carte onduleur de commande de variateur

Aperçu

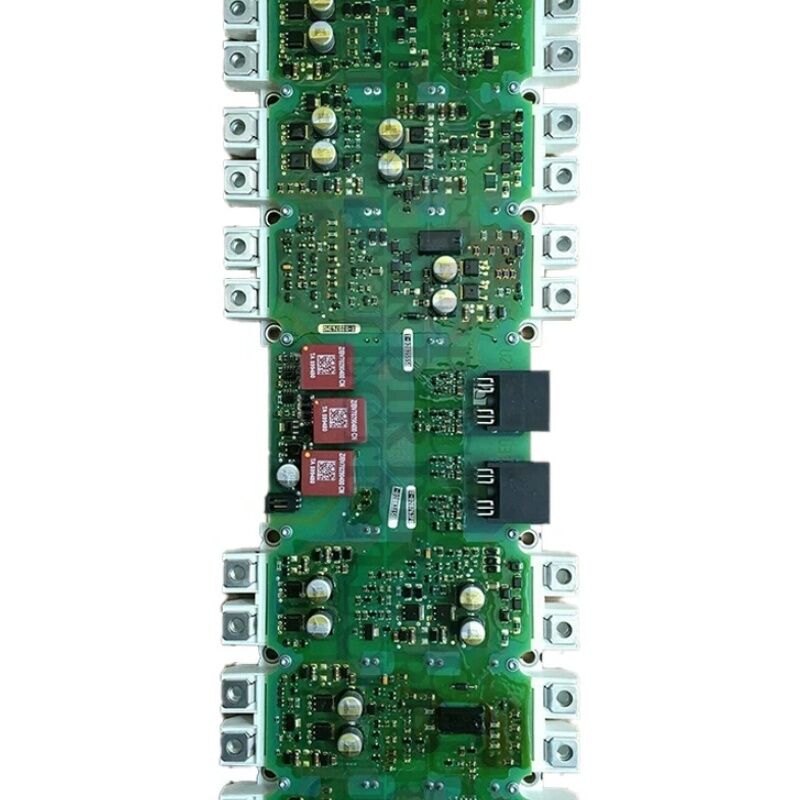

Le A5E36717803 est l'ensemble de réparation de bloc d'alimentation SINAMICS de la série IGD2/R4 pour les applications 480V/490A — la carte de commande de grille et l'ensemble de modules IGBT de nouvelle génération qui ont succédé aux ensembles A5E00714562 et A5E00825002 précédents. Alors que ces blocs d'alimentation antérieurs comprenaient chacun un seul module IGBT FS450R12KE3-S1, le A5E36717803 va plus loin : il comprend deux modules IGBT FS450R12KE3-S1, conférant à cet ensemble le courant continu plus élevé de 490A nécessaire aux variateurs SINAMICS dans les hautes sphères de la plage de puissance du châssis 480V.

La désignation WLX_999999 — visible sur l'étiquette du produit à côté du numéro A5E — est la référence interne d'ingénierie de service de Siemens pour cette configuration spécifique de bloc d'alimentation. Les références préfixées par WLX identifient les ensembles de réparation par leur lot d'ingénierie de service, les distinguant des numéros de produit commandés sur le marché.

Le numéro A5E36717803 est celui qui apparaît dans les systèmes de commande et les bases de données de pièces de rechange ; la référence WLX est celle que les ingénieurs de service utilisent lors de la documentation des réparations sur site et des enregistrements de service.

Cet ensemble est fourni comme une unité complète et appariée — la carte de commande de grille IGD2 et les deux modules IGBT arrivent ensemble, prêts pour l'interface thermique pour l'installation.

L'appariement de la carte de commande de grille avec les modules IGBT spécifiques n'est pas fortuit : les paramètres de commande de grille (valeurs de résistance de grille, capacité de courant de sortie, temporisation) de la carte IGD2 sont spécifiquement calibrés pour les caractéristiques de grille du FS450R12KE3-S1.

La séparation de l'ensemble et l'approvisionnement des composants individuellement introduisent le risque d'un désappariement de la commande de grille qui peut raccourcir la durée de vie des IGBT ou générer un comportement de commutation anormal.

Spécifications clés

Configuration double IGBT à 490A

Le passage des configurations à IGBT unique aux configurations à double IGBT est dicté par les limites thermiques des modules IGBT individuels. Le FS450R12KE3-S1 a une puissance nominale de 450A, mais en pratique, aux courants de sortie continus les plus élevés et avec un fonctionnement à pleine fréquence porteuse, le budget thermique d'un seul module limite le courant utilisable en dessous de 490A.

En installant deux modules FS450R12KE3-S1 — un pour chaque moitié des paires de phases de l'onduleur ou disposés en configuration parallèle — le A5E36717803 répartit le courant et la chaleur entre deux dispositifs, atteignant ainsi le courant nominal plus élevé de 490A tout en maintenant chaque module dans sa zone de fonctionnement sûre.

Cette conception à double module améliore également la fiabilité grâce à la détarification. Chaque module fonctionne à une fraction plus faible de sa puissance maximale absolue, ce qui réduit le balancement de la température de jonction pendant les cycles de charge et prolonge la durée de vie utile du module par rapport à une conception à module unique fonctionnant plus près de sa limite.

La carte de commande de grille IGD2 du A5E36717803 est adaptée pour commander les deux modules IGBT en synchronisation — les deux dispositifs dans une position donnée de phase de l'onduleur reçoivent leurs impulsions de grille simultanément, assurant un partage équilibré du courant entre les deux modules parallèles.

Architecture IGD2/R4

Le facteur de forme R4 identifie le format de montage physique utilisé dans cette gamme de puissance des variateurs à châssis SINAMICS. La carte IGD2 se monte directement sur l'ensemble du module IGBT et se connecte à l'unité de commande du variateur via une interface standardisée.

Cette interface transmet les commandes de commutation PWM de l'unité de commande à l'IGD2, et transmet les données de mesure de courant et de température de l'IGD2 aux algorithmes de contrôle en boucle fermée de l'unité de commande.

La carte IGD2 implémente une protection de désaturation au niveau matériel sur chaque position IGBT. Lorsqu'un IGBT est commandé pour s'allumer, l'IGD2 surveille la tension collecteur-émetteur.

Si la tension ne chute pas au niveau de saturation attendu — indiquant que le dispositif ne peut pas conduire le courant commandé — l'IGD2 supprime immédiatement toutes les impulsions de grille. Cette réponse à l'échelle de la microseconde empêche le type de surintensité soutenue qui détruit les jonctions IGBT, agissant plus rapidement que toute réponse de défaut logicielle dans l'unité de commande.

Note sur le matériau d'interface thermique (TIM)

Le suffixe "TIM" parfois référencé dans la documentation de service A5E36717803 indique que l'ensemble est fourni avec un matériau d'interface thermique pré-appliqué ou inclus. Un couplage thermique correct entre les plaques de base du module IGBT et le dissipateur thermique du variateur est essentiel — la résistance thermique à cette interface détermine directement la hauteur à laquelle la température de jonction de l'IGBT monte pendant le fonctionnement à pleine charge.

Un TIM manquant ou mal appliqué est une cause profonde fréquente d'alarmes de surchauffe IGBT post-installation (F30022) même lorsque le dissipateur thermique lui-même est bien refroidi.

FAQ

Q1 : Le variateur a actuellement un bloc d'alimentation A5E00714562. Le A5E36717803 peut-il être installé directement en remplacement ?

Le A5E36717803 est le successeur désigné par Siemens de l'A5E00714562 et a été conçu comme remplacement sur site pour cet ensemble. Dans la plupart des configurations de châssis SINAMICS G120 et G150 dans la plage de puissance applicable, il s'installe à la même position et s'interface de la même manière.

Cependant, confirmez l'état de production et la version du firmware du variateur spécifique par rapport au tableau d'applicabilité des successeurs de Siemens.

Certains variateurs de production très anciens peuvent nécessiter une mise à jour du firmware avant que l'identification électronique de la nouvelle carte IGD2 ne soit correctement reconnue par le système de gestion des composants du variateur.

Q2 : Que signifie la désignation "WLX_999999" sur l'étiquette ?

WLX est le système de référence interne de Siemens pour les lots d'ingénierie de service des ensembles de réparation de variateurs. WLX_999999 identifie cette configuration particulière de bloc d'alimentation dans le système de pièces de réparation de Siemens.

Il est utilisé par les ingénieurs de service Siemens pour la documentation des réparations et les enregistrements de service.

À des fins de commande et de pièces de rechange, le numéro A5E36717803 est la référence correcte. Le numéro WLX ne remplace pas le numéro A5E dans un contexte d'achat ou d'inventaire.

Q3 : Le variateur affiche F30022 (surchauffe IGBT) dans les 10 minutes suivant le fonctionnement à pleine charge après l'installation du bloc d'alimentation A5E36717803. Le dissipateur thermique n'est pas chaud au toucher. Quelle est la cause la plus probable ?

F30022 peu après l'installation avec un dissipateur thermique froid est le signe classique d'un matériau d'interface thermique incorrect ou manquant entre les plaques de base du module IGBT et la surface du dissipateur thermique.

Si le TIM n'a pas été appliqué lors de l'installation, ou s'il a été appliqué de manière inégale, la résistance thermique de la jonction IGBT au dissipateur thermique est beaucoup plus élevée que ce qu'attend le modèle thermique du variateur.

La jonction IGBT atteint la surchauffe avant que le corps du dissipateur thermique n'ait le temps de se réchauffer de manière significative.

Retirez et réinstallez le bloc d'alimentation avec une application correcte du TIM en suivant la procédure d'installation de Siemens.

Q4 : Le A5E36717803 comprend deux modules IGBT. Si l'un des deux modules tombe en panne en service, peut-on remplacer uniquement ce module ?

Non — remplacer un seul module tout en conservant l'autre modifie les caractéristiques de paire appariée de l'ensemble.

Les deux modules FS450R12KE3-S1 du A5E36717803 fonctionnent en parallèle et doivent avoir des caractéristiques de commutation appariées pour un partage de courant équilibré.

Lorsqu'un module tombe en panne, l'ensemble complet A5E36717803 doit être remplacé.

L'installation d'un nouveau module IGBT à côté d'un module ancien avec des caractéristiques de seuil de grille et de vitesse de commutation différentes risque un partage de courant inégal, ce qui peut surcharger le nouveau module ou provoquer des déséquilibres de temporisation.

Q5 : Ce bloc d'alimentation est indiqué comme arrêté. Le A5E36717803 est-il toujours disponible par un canal quelconque ?

Le composant étant arrêté par Siemens, le marché secondaire industriel est la principale source. Les entreprises spécialisées dans la réparation de variateurs SINAMICS détiennent souvent des ensembles de blocs d'alimentation testés de cette série.

Lors de l'approvisionnement, vérifiez que la référence WLX sur l'étiquette correspond pour vérifier que l'ensemble est la bonne configuration, et demandez la documentation montrant les résultats des tests fonctionnels avant l'expédition.

Les programmes d'échange de service — où une unité défectueuse est retournée en échange d'un remplacement testé — sont une autre option proposée par de nombreux spécialistes de la réparation de variateurs industriels.
