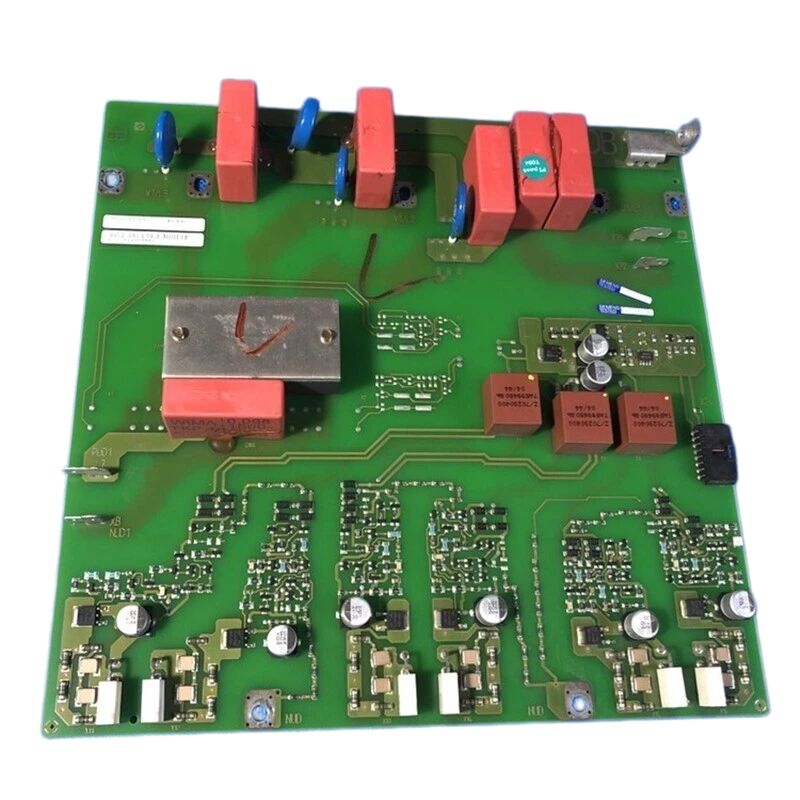

Le circuit imprimé à entraînement interne de la série A5

Numéro de la partie:A5E00173192 Les États membres doivent:

Nom du fabricant:Siemens AG (Allemagne)

Type de produit:Plaque de circuit imprimé à entraînement interne ¢ assemblage de PCB

Famille de produits:Components d'entraînement interne de la série A5E de Siemens

Applications:Panneau électronique interne pour les systèmes d'entraînement et d'onduleur industriels Siemens

État de la production:Arrêté par le fabricant

Pays d'origine:L'Allemagne

Résumé

L'A5E00173192 est une carte de circuit imprimé à entraînement interne de la série A5E de Siemens, l'un des nombreux assemblages de circuits imprimés utilisés dans les plateformes industrielles d'entraînement et d'onduleur de Siemens.Le préfixe A5E est le système de numérotation interne des composants de Siemens appliqué à toutes ses familles de moteurs, de la série MICROMASTER à SIMOVERT MASTERDRIVES et SINAMICS.

Chaque ensemble numéroté A5E est une sous-plaque fonctionnelle spécifique dans l'architecture électronique d'une unité de propulsion, qu'elle serve une alimentation, un signal de commande, une mesure ou une fonction d'interface.

Au lieu d'une seule carte monolithique, l'électronique interne d'un lecteur est divisée en plusieurs ensembles de PCB,Chacune gérant un ensemble défini de fonctionsCertaines cartes gèrent l'alimentation de commutation de l'électronique de commande de l'entraînement.

D'autres gèrent le conditionnement des signaux d'entrée et de sortie analogiques, l'interface I/O numérique ou les circuits de gestion des ventilateurs et de la chaleur.

D'autres encore servent d'interfaces entre la carte de commande principale du lecteur et sa section d'alimentation.

L'A5E00173192 est l'un de ces ensembles fonctionnels internes au sein de cette architecture en couches.

La présence de la carte dans les dossiers de maintenance est généralement révélée lors de la réparation d'un lecteur ou du remplacement de son électronique interne après une défaillance au niveau des composants.

Il est essentiel d'identifier le bon panneau par son numéro A5E. La désignation A5E est unique pour un ensemble de production spécifique.et le remplacement d'une carte d'aspect similaire par un numéro de pièce différent peut entraîner un circuit incompatible qui ne fonctionne pas correctement dans la pile électronique de l'entraînement.

Principales spécifications

Numérotation et identification du conseil d'administration A5E

Le préfixe A5E dans les numéros de pièces internes de Siemens désigne une catégorie spécifique de pièces de rechange et de service produites dans les usines allemandes de Siemens.Ces numéros figurent sur l'étiquette du conseil., sur le schéma de câblage interne de l'entraînement et dans la documentation de service de l'entraînement.

Ils sont distincts du numéro de commande principal du moteur (6SE, 6SL, 6RA et préfixes similaires).

Lorsqu'un lecteur est ouvert pour une maintenance interne, le numéro A5E sur chaque carte est l'identifiant définitif pour l'approvisionnement en un remplacement.

Le numéro encode directement la conception de circuit spécifique de la carte, les spécifications des composants et la révision de la production, qui doivent tous correspondre pour qu'un remplacement fonctionne correctement.

L'A5E00173192 se situe dans la gamme de numérotation inférieure des composants d'entraînement A5E, ce qui indique qu'il a été fabriqué au cours d'une période antérieure de l'histoire des produits d'entraînement de Siemens.

Les cartes de cette gamme de nombre sont généralement associées aux SIMOVERT MASTERDRIVES héritées et aux premières plates-formes SINAMICS,ainsi qu'avec la famille MICROMASTER qui a précédé SINAMICS dans le portefeuille d'entraînement de Siemens.

Apport de cartes A5E abandonnées

Avec l'arrêt de la production de l'A5E00173192 par Siemens, les options d'approvisionnement se répartissent en deux catégories: le marché secondaire industriel et les services spécialisés de réparation d'entraînement.

Le marché des pièces détachées industrielles propose des cartes retirées des disques qui ont été mis hors service, des cartes conservées dans des stocks de rechange anciens et des ensembles rénovés qui ont été nettoyés, testés,et une garantie de la société de réparation.

Il s'agit de la source la plus accessible pour les pièces qui ne sont plus disponibles par les canaux officiels de Siemens.

Les entreprises spécialisées dans la réparation des entraînements sont les entreprises qui reconstruisent Siemens MASTERDRIVES, MICROMASTER,et les premières unités de SINAMICS au niveau du conseil d'administration, conservent parfois un inventaire de composants A5E dans le cadre de leur stock de réparation.

Certaines entreprises peuvent également réparer une carte A5E00173192 défectueuse au niveau des composants plutôt que de remplacer l'ensemble, ce qui peut être une option rentable lorsque le mode de défaillance de la carte est localisé.

Dans les deux cas, il est essentiel de confirmer le numéro A5E00173192 sur l'étiquette de la carte installée avant l'approvisionnement pour éviter de recevoir une pièce incorrecte.

Précautions de manutention et de DSE

Tous les ensembles de circuits imprimés de la série A5E contiennent des composants sensibles aux décharges électrostatiques (ESD).la carte ne doit pas être placée sur des surfaces non conductrices (bureaux en plastique), plateaux en plastique), ne doivent pas entrer en contact avec des vêtements en fibres synthétiques et doivent être transportés et stockés dans des emballages conducteurs (métallisés).Une ceinture de poignet antistatique mise à la terre est requise lors de la manipulation de la planche.

La pointe du fer à souder doit être mise à la terre en cas de retraitement.

Ces précautions s'appliquent à A5E00173192 à tous les stades ¥ de la réception, de l'inspection, du stockage, de l'installation et du retrait.

Questions fréquentes

Q1: Un lecteur Siemens a une carte interne étiquetée A5E00173192.

Comparez le numéro A5E imprimé sur l'étiquette de la carte installée avec le schéma de câblage interne ou la liste des pièces de l'entraînement.

Pour les unités MASTERDRIVES et MICROMASTER, la liste des pièces se trouve généralement dans la documentation sur les pièces de rechange du lecteur (disponible auprès du service Siemens Industry Support pour les utilisateurs enregistrés).

L'étiquette sur le tableau lui-même est la référence principale. Ne vous fiez pas à la similitude visuelle avec d'autres tableaux pour identifier le bon numéro A5E.

Q2: L'A5E00173192 a échoué. Est-il utile d'essayer une réparation au niveau des composants plutôt que de se procurer une carte de remplacement?

La réparation au niveau des composants est viable lorsque la défaillance est localisée et que les composants endommagés sont identifiables ∙ une résistance brûlée, un condensateur défaillant ou un connecteur endommagé.Les cartes de la série A5E de cette période utilisent des composants standard à trous et SMD réparables par des techniciens électroniques qualifiés.

Cependant, si la défaillance est dans un circuit intégré propriétaire de pilote de passerelle ou un ASIC spécifique à Siemens qui n'est pas disponible sur le marché, le remplacement au niveau de la carte est la seule voie pratique.

Q3: Le lecteur peut-il être utilisé temporairement sans la carte A5E00173192 installée?

Les cartes qui gèrent les principales fonctions de commande (alimentation de la carte de commande, rétroaction du courant principal,Les roues à entraînement de la porte sont obligatoires pour le fonctionnement. Le moteur ne peut pas fonctionner sans elles..

Les cartes servant des fonctions auxiliaires ou complémentaires peuvent permettre un fonctionnement limité ou un mode de diagnostic.Consultez le schéma du lecteur pour déterminer si A5E00173192 est dans un chemin de signal critique avant de tenter de fonctionner sans elle.

Q4: Y a-t-il un successeur ou un équivalent moderne de Siemens pour l'A5E00173192 dans une mise à niveau SINAMICS?

Pour les lecteurs modernisés des plates-formes anciennes (MASTERDRIVES, anciennes versions de MICROMASTER) à SINAMICS,L'ensemble de l'architecture électronique change SINAMICS utilise DRIVE-CLiQ pour les communications internes plutôt que les interfaces de carte parallèles de la génération MASTERDRIVES.

Il n'existe pas d'équivalent directement branché pour les cartes A5E individuelles dans SINAMICS.et l'A5E00173192 n'a pas de composant successeur individuel dans l'architecture SINAMICS.

Q5: Comment doit être stocké l'A5E00173192 s'il est conservé comme une pièce de rechange?

Conserver dans son emballage conducteur d'origine ou, si l'emballage d'origine n'est pas disponible, envelopper le carton dans un sac antistatique métallisé et le placer dans un récipient rigide conducteur.Les conditions de stockage doivent être sèches., avec une température comprise entre -25°C et +70°C et sans condensation.

Évitez de placer la planche à proximité de champs magnétiques forts ou de sources de vibrations.et inclure toutes les notes de mise en service des entraînements pertinentes qui peuvent aider à l'installation future.
