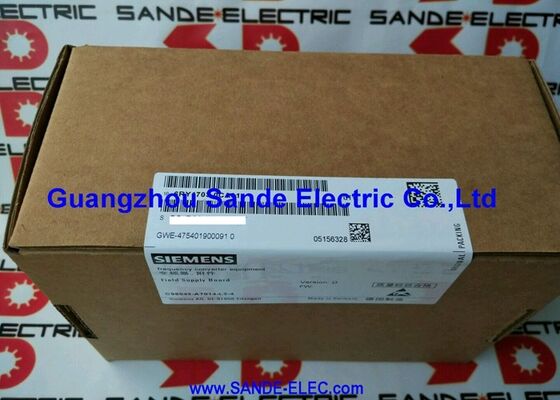

Le tableau de bord C98043-A7001-L2 6RY1703-0AA01 C98043A7001L2 6RY17030AA01 C98O43-A7OO1-L2 6RY17O3-OAAO1 6RY1 703-0AA01

Carte de contrôle électronique Siemens C98043-A7001-L2 | SIMOREG DC-MASTER 6RA70 CUD1 — Série L2

Numéro de pièce : C98043-A7001-L2

Numéro de commande marché : 6RY1703-0AA01

Fabricant : Siemens AG (Allemagne / Roumanie)

Type de produit : CUD1 — Carte de contrôle en boucle fermée (Carte Micro)

Le cerveau de commande du variateur — Génération L2

La C98043-A7001-L2 est la carte CUD1 (Control Unit Digital 1) pour les variateurs CC SIMOREG DC-MASTER 6RA70 à l'état de production A3. En tant que processeur numérique principal du variateur, elle exécute toutes les régulations en boucle fermée : régulation du courant d'induit, régulation de vitesse, affaiblissement de champ, génération de rampe de fonction et surveillance de protection. Elle stocke également l'ensemble des paramètres du variateur et gère toutes les communications par bus de terrain via les emplacements de modules d'option.

La désignation L2 identifie la carte CUD1 de deuxième génération. Elle s'applique exclusivement aux variateurs à l'état de production A3 et n'accepte que les versions logicielles 3.xx. Les états de production antérieurs A1 et A2 utilisent la carte L1 (C98043-A7001-L1, numéro de marché 6RY1703-0AA00), qui exécute les logiciels v1.xx et v2.xx. L'installation d'une carte L2 sur un variateur L1/A1-A2, ou le chargement d'un logiciel v1.xx/v2.xx sur une carte L2, produit une combinaison incompatible — le variateur ne s'initialisera pas correctement.

L2 vs L1 — Différences de génération

La CUD1 L2 apporte des améliorations de capacité par rapport à la L1. La version logicielle 3.xx apporte une fonctionnalité de paramétrage étendue, des options de communication améliorées et des algorithmes de régulation en boucle fermée affinés. La carte L2 prend également en charge une plus large gamme de cartes d'option via l'emplacement LBA (Local Bus Adapter) — y compris les cartes de communication PROFIBUS (CBP), les cartes technologiques (T400) et d'autres modules d'extension.

Vérifiez toujours l'état de production du variateur sur sa plaque signalétique avant de commander une carte CUD1 de remplacement. L'état de production est généralement identifié dans le suffixe du numéro de commande du variateur ou dans la documentation interne.

Sauvegarde des paramètres : non négociable

La CUD1 contient tous les paramètres du variateur. Il n'y a aucun autre emplacement dans le 6RA70 où les données de paramètres sont stockées. Avant de remplacer la C98043-A7001-L2, une sauvegarde complète des paramètres via DriveMonitor est essentielle. Sans sauvegarde, le variateur nécessite une remise en service complète — les données du moteur, le réglage des régulateurs, les affectations des E/S et les réglages de protection doivent tous être réentrer à partir de zéro.

Spécifications clés

FAQ

Q1 : Le 6RA70 affiche F063 (défaut RAM) ou F064 (défaut ROM) au démarrage à chaque tentative. La CUD1 en est-elle la cause ?

Oui. Les défauts F063 et F064 au démarrage indiquent un défaut de mémoire interne sur la carte CUD1 elle-même — les composants RAM ou ROM ont échoué. Ces défauts ne peuvent pas être effacés par une réinitialisation ou un réglage de paramètre. La C98043-A7001-L2 doit être remplacée.

Q2 : La carte L1 (C98043-A7001-L1) peut-elle remplacer la L2 dans un variateur à l'état de production A3 ?

Non. Les L1 et L2 sont matériellement incompatibles pour les variateurs à l'état de production A3. Un variateur A3 nécessite la carte L2 avec le logiciel v3.xx. L'installation d'une carte L1 crée une incompatibilité qui empêche le variateur de s'initialiser. Faites toujours correspondre la génération de la carte à l'état de production du variateur.

Q3 : Il n'y a pas de sauvegarde des paramètres. Quelle est la procédure de remise en service après le remplacement de la CUD1 ?

Rassemblez toute la documentation disponible : feuilles de mise en service MTB, manuel des paramètres SIMOREG 6RA70 et toute note de maintenance. Entrez d'abord les données de la plaque signalétique du moteur, puis exécutez l'auto-optimisation du régulateur pour les boucles de courant et de vitesse, et reconfigurez toutes les affectations d'E/S et de consigne. Prévoyez au moins une journée de travail complète pour un variateur sans paramètres de base.

Q4 : La CUD1 a été remplacée mais le variateur affiche maintenant des erreurs de communication sur la connexion PROFIBUS. Le bus fonctionnait auparavant. Qu'est-ce qui a changé ?

L'adresse PROFIBUS et les paramètres de communication sont stockés sur la CUD1. Après l'installation d'une carte de remplacement, ces paramètres reviennent à leurs valeurs par défaut. Réentrez l'adresse de nœud PROFIBUS correcte (P927) et vérifiez que tous les paramètres de communication correspondent à la configuration d'origine avant de tenter la communication sur le bus.

Q5 : La C98043-A7001-L2 est-elle disponible neuve, ou seulement en pièce de rechange ?

La plateforme SIMOREG 6RA70 étant en fin de vie, les unités neuves de Siemens sont soumises à disponibilité. Le marché secondaire des variateurs CC industriels — entreprises de réparation spécialisées et revendeurs de pièces de rechange obsolètes — est la source la plus accessible. Demandez un certificat de test fonctionnel et confirmez la désignation L2 sur l'étiquette de la carte avant d'accepter la livraison.
