Siemens A5E00412608 ∙ MICROMASTER 440 Inverteur/Convertisseur

Numéro de la partie:A5E00412608 Les États membres doivent:

Référence alternative:A5E00412705 Les États membres doivent:

Nom du fabricant:Siemens AG (Allemagne)

Type de produit:Tableau de déclenchement IGBT PCB de démarrage pour section d'alimentation de l'onduleur/convertisseur CA

Famille de produits:Pour les appareils de traitement de l'air

Poids:~490 g

Rating de flamme:Le produit doit être soumis à un contrôle de qualité.

État de la production:Arrêté par le fabricant

Pays d'origine:L'Allemagne

Résumé

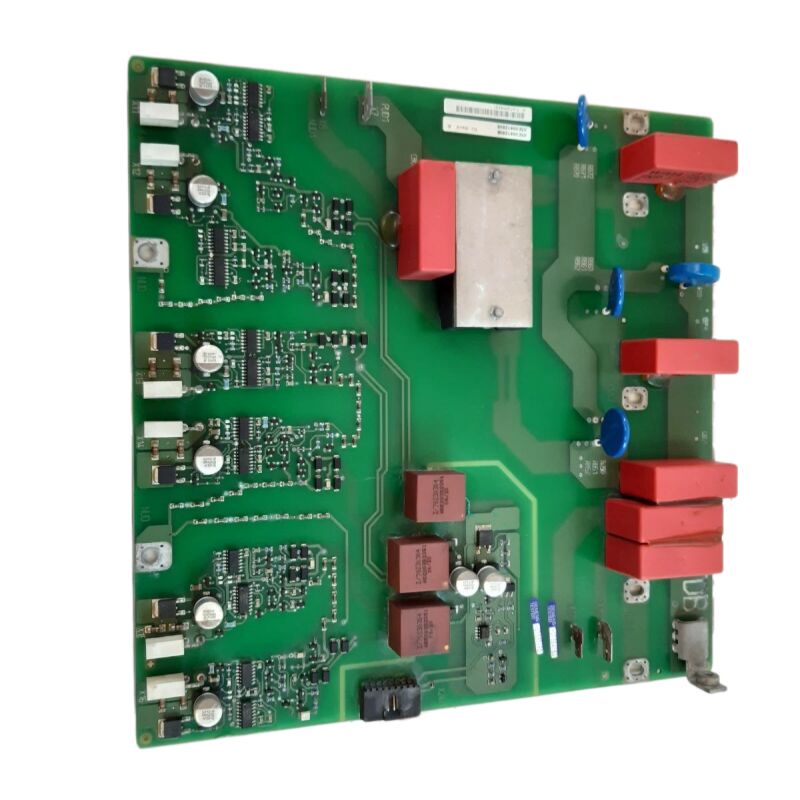

L'A5E00412608 est la carte de déclenchement du circuit imprimé IGBT pour l'entraînement à fréquence variable MICROMASTER 440 AC de Siemens.Il se trouve à l'interface entre l'électronique de commande numérique du MM440 et les transistors de commutation physiques dans la section d'alimentation de l'onduleur de l'entraînement.

Sa tâche principale est simple mais critique:recevoir des commandes de modulation de la largeur d'impulsion de la carte de commande et de les traduire en impulsions de porte précisément chronométrée qui changent réellement les transistors IGBT sur et hors.

Quand cette carte tombe en panne, le niveau de sortie de l'entraînement s'éteint, pas de commutation, pas de tension au moteur, pas de mouvement.

Le MICROMASTER 440 était la plateforme d'entraînement à courant alternatif polyvalent de Siemens couvrant de 0,12 kW à 250 kW,et au cours de sa longue vie de production, il est devenu l' un des entraînements les plus largement utilisés dans l' automatisation industrielle dans le monde entier..

Les convoyeurs, les centrifugeuses, les compresseurs, les lignes d'extrudeuses, les engins de levage, les machines d'emballage, la liste des applications est presque aussi longue que la liste des industries qui se sont appuyées sur les entraînements MM440.

Beaucoup de ces installations sont encore productives aujourd'hui. Leur fonctionnement nécessite un accès fiable à des composants d'entraînement internes comme le A5E00412608,C'est pourquoi un marché après-vente sain continue de desservir les sites bien après que Siemens ait cessé de produire la pièce..

La référence de remplacement A5E00412705 figure sur les cartes de la même génération fonctionnelle et figure généralement aux côtés de A5E00412608 dans les bases de données de pièces détachées.

Les deux références traitent de la même position dans la section de puissance du MM440, bien que la confirmation du numéro spécifique sur l'étiquette de la carte installée reste l'étape la plus sûre avant de passer une commande.

Principales spécifications

Ce que fait le tableau de déclenchement et pourquoi il est important

La section de l'onduleur du MM440 utilise un pont IGBT en trois phases pour convertir la tension de liaison CC de l'entraînement en tension CA contrôlée que voit le moteur.disposés dans les positions supérieure et inférieure des interrupteurs.

La carte de déclenchement génère l'impulsion de la porte pour chacun de ces six appareils.

Même une petite erreur de synchronisation - une impulsion de porte arrivant un peu tôt ou en retard, ou ne parvenant pas du tout - provoque des problèmes immédiats.Le tir précoce du mauvais engin crée une condition de tir.: les deux interrupteurs supérieurs et inférieurs dans une phase conduisent simultanément, court-circuitant la liaison CC et générant un surcourant destructeur.

Les impulsions manquantes laissent une phase moteur non entraînée, créant des formes d'onde de courant asymétriques, des pulsations de couple et du chauffage du moteur.

La carte comprend des circuits de détection de désaturation qui surveillent chaque IGBT pendant son état d'allumage.

Si un IGBT ne parvient pas à saturer normalement, ce qui indique un débit de courant que le dispositif ne peut supporter, la carte agit avant que le logiciel de commande ne puisse répondre.supprimer toutes les impulsions de la porte pour protéger la section de puissanceCette réponse matérielle fonctionne en microsecondes.

Rating de flamme UL 94V-0

La classification UL 94V-0 du matériau de substrat de la carte est la plus élevée dans la série d'essais de flamme verticale d'UL.un substrat UL 94V-0 doit s'éteindre automatiquement dans les dix secondes suivant chacune des cinq applications de flamme, et ne doit pas laisser couler de particules brûlantes.

Cette classification confirme que le matériau PCB A5E00412608 ne soutient ni ne propage la combustion en cas de défaillance interne ou de source de chaleur adjacente.

Dans les armoires d'entraînement industrielles où plusieurs cartes, condensateurs et conducteurs à courant élevé occupent un espace fermé partagé,cette cote n'est pas une case à cocher, c'est une propriété pratique de sécurité incendie qui limite l'escalade d'une défaillance localisée..

Exigences en matière de gestion de la DSE

Les circuits intégrés et les optocoupleurs du pilote de porte de l'A5E00412608 sont sensibles à l'ESD.le contact avec des surfaces en plastique ou des vêtements synthétiques risque des dommages qui peuvent ne pas être immédiatement visibles, mais qui raccourcissent la durée de vie de la carte ou provoquent un comportement de défaut intermittent en service.

Lors de l'installation ou du retrait, utilisez une sangle de poignet mise à la terre, travaillez sur une surface conductrice et transportez la carte dans un emballage métallisé antistatique.

Les mêmes précautions s'appliquent au retrait du panneau défectueux ∙ il doit être emballé correctement pour être renvoyé à une entreprise de réparation si une évaluation au niveau des composants est prévue.

Questions fréquentes

Q1: Le MM440 déclenche une défaillance F022 (faute de mise à la terre) à la commande de fonctionnement, mais le moteur et le câblage de sortie ont été confirmés exempts de défauts de mise à la terre par des essais de résistance à l'isolation.Le A5E00412608 pourrait générer un faux signal de défaut?

F022 peut provenir de la carte de déclenchement si le circuit de mesure du courant de la carte produit une fausse lecture de courant différentiel.

Les capteurs actuels de la carte alimentent l'algorithme de détection des défauts de mise à la terre du lecteur, et un capteur dérivé ou défectueux génère une signature de défaut de mise à la terre apparente même sur une installation saine.

Vérifiez les connexions actuelles des capteurs de la carte avant de remplacer la carte. Un câble à fibre optique lâche entre la carte de déclenchement et la carte de commande est une cause fréquente de faux trajets F022.

Q2: La pièce de rechange A5E00412705 est disponible mais A5E00412608 est en rupture de stock.

A5E00412705 et A5E00412608 sont des cartes étroitement liées pour la même application MM440.L'historique de production interne de Siemens comprend parfois des révisions matérielles mineures entre des pièces numérotées étroitement.

L'étape la plus sûre consiste à comparer le numéro de série et la date de production du lecteur avec l'étiquette de la carte installée avant de confirmer l'interchangeabilité.

Aucune modification des paramètres d'entraînement n'est requise lors du remplacement d'une carte de déclenchement. Les paramètres d'entraînement sont stockés sur la carte de contrôle.

Q3: Après l'installation d'une carte de remplacement A5E00412608, le MM440 fonctionne mais la forme d'onde du courant du moteur montre une légère asymétrie sur une phase.

Une asymétrie mineure immédiatement après l'installation de la carte reflète parfois un décalage de courant résiduel de mesure dans le circuit de capteur de la nouvelle carte,qui se corrige automatiquement après que l'entraînement ait terminé son premier cycle de pleine charge.

Si l'asymétrie persiste au-delà des premières minutes de fonctionnement chargé, check the optical fibre connections between the trigger board and the control board — a partially seated fibre can introduce a phase delay on one gate drive channel that appears as current asymmetry in the motor output.

Q4: La carte A5E00412608 présente des marques de brûlure visibles sur la zone de conduite de la porte pour une position IGBT.

Les marques de brûlure sur une position spécifique de l'entraînement de la porte indiquent presque toujours que le IGBT correspondant a subi une panne qui a forcé un courant anormal à revenir à travers le circuit de la porte.C'est presque toujours un signe que l'IGBT a échoué en premier (circuit court ou rupture d'oxyde de porte) et endommagé la carte de déclenchement en conséquence.

Avant d'installer une carte de déclenchement de remplacement, testez le module d'alimentation IGBT pour confirmer que les six positions IGBT présentent une résistance normale de la cathode de la porte et qu'il n'y a pas de courts-circuits collecteur-émetteur.

L'installation d'un nouveau A5E00412608 sur un disque avec un IGBT défectueux répétera la panne.

Q5: Le MM440 avec l'A5E00412608 est mis hors service. Le déclencheur est en parfait état de fonctionnement. Peut-il être stocké comme une pièce de rechange pour un autre MM440 de la même taille de cadre?

Oui une carte de déclenchement en bon état de fonctionnement provenant d'un entraînement désactivé est une pièce de rechange précieuse pour d'autres MM440 de même puissance.

Conserver dans un emballage conducteur (métallisé antistatique) avec une étiquette indiquant le numéro de pièce A5E, le modèle d'entraînement et la taille du châssis à partir duquel il a été retiré, et la date de son retrait.

Conserver dans un environnement sec, à l'abri des sources de chaleur.

Avant de l'utiliser dans une installation de remplacement, procédez à une inspection du banc sous un bon éclairage pour vérifier les dommages mécaniques ou la corrosion sur la zone de connexion.

Une planche qui a été stockée correctement pendant des années fonctionnera normalement.
