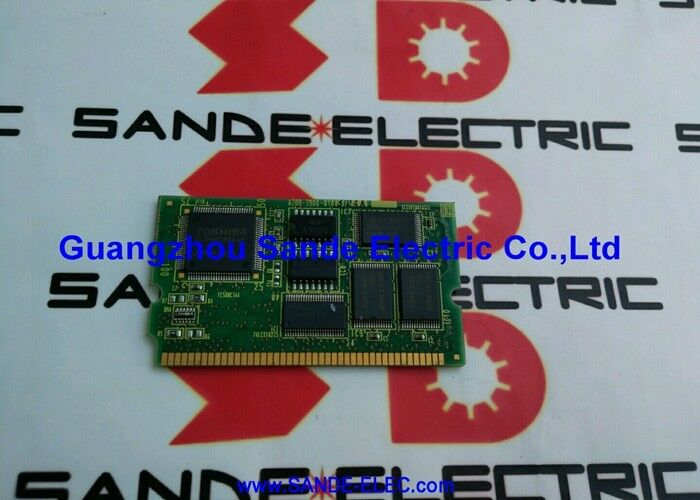

A20B-3900-0183 FANUC carte de circuit A2OB-39OO-O183 A20B39000183

FANUC A20B-3900-0183 30 MB FROM + 512K SRAM Module de mémoire série 16i / 18i / 21i Modèle B CNC

Deux fonctions de mémoire sur un seul module

L'A20B-3900-0183 est une carte fille plug-in qui combine deux types de mémoire distincts dans un module, servant des rôles différents au sein de la commande CNC FANUC série i:

32 MB de (Flash ROM):Le contenu de FROM persiste sans batterie. Lorsque le CNC démarre, le système de commande automatique s'éteint.le logiciel système se charge de FROM dans la RAM de travail. FROM doit être rechargé après remplacement du module en utilisant le logiciel approprié pour le modèle CNC installé et la configuration optionnelle.

512K SRAM (supportée par batterie):Contient les paramètres de la machine, les données de décalage des outils, les décalages des coordonnées de travail et d'autres données opérationnelles en temps réel qui doivent survivre aux cycles de puissance.La SRAM nécessite une alimentation continue par batterie de secours pour conserver son contenu. La batterie de secours est sur la carte principale CNC ou dans un support de batterie adjacent non dans ce module de mémoire lui-même. Une batterie épuisée provoque une perte de données SRAM;Vérifiez toujours l'état de la batterie avant de retirer ou de remplacer ce module.

Principales spécifications

Modèle B différent du modèle A

Dans la famille FANUC 16i/18i/21i, le modèle A et le modèle B utilisent des spécifications de module de mémoire différentes.qui peut contenir 1 MB de SRAM, est généralement associée à la génération du modèle A.L'installation d'un module avec la mauvaise capacité SRAM ou la mauvaise version FROM pour le modèle CNC installé échouera à l'initialisation ou produira des erreurs de compatibilité..

Confirmez la lettre du modèle CNC installé (Modèle A ou Modèle B) sur l'écran d'information du système CNC avant de commander.Confirmer le numéro de pièce du module installé à partir de l'étiquette sur le circuit imprimé, et non de la seule documentation, car les modules peuvent être changés de champ au cours d'un service antérieur.

Note sur la procédure de remplacement

Le contenu FROM n'est pas automatiquement conservé lorsque le module est retiré sauvegarder toutes les données FROM avant la suppression si la configuration du logiciel a été modifiée à partir de l'état d'usine.Les données SRAM sont conservées tant que la batterie de secours reste en bon état pendant l'échange; échanger le module pendant que le CNC est alimenté si la procédure le permet, ou s'assurer qu'il existe une nouvelle sauvegarde avant le démarrage.Recharger le logiciel FROM et restaurer les données SRAM à partir de la sauvegarde avant de lancer la production.

Questions fréquentes

Q1: La batterie de secours se trouve-t-elle à l'intérieur du module A20B-3900-0183 lui-même?

Non. La batterie de sauvegarde SRAM est située sur la carte principale CNC ou dans un support de batterie près de la carte principale, non à l'intérieur de ce module de mémoire.si la batterie est épuisée avant ou pendant l'échange, les données SRAM (paramètres, décalage) seront perdues. Vérifiez l'état de la batterie avant de commencer tout remplacement du module mémoire.

Q2: Quelles données doivent être rechargées après le remplacement d'A20B-3900-0183?

Le contenu FROM (logiciel d'exploitation CNC, échelle PMC, fichiers de paramètres) doit être rechargé à partir de la sauvegarde.les outils et les décalages de travail) doivent être restaurés à partir de la sauvegarde si elle n'a pas été préservée lors de l'échangeUne sauvegarde complète de la machine couvrant les données FROM et SRAM est essentielle avant tout remplacement du module mémoire.

Q3: L'A20B-3900-0183 (512K SRAM) peut-il remplacer l'A20B-3900-0163 (1MB SRAM)?

Non. Différentes capacités de SRAM desservent différentes générations de modèles CNC avec différentes tailles de tables de paramètres. L'installation d'un module avec une SRAM insuffisante entraîne des erreurs de stockage de paramètres.L'installation d'un module SRAM plus élevé dans un système qui n'en a pas besoin peut également poser des problèmes de compatibilité.- Faites toujours correspondre le numéro exact de la pièce au modèle CNC installé.

Q4: Le CNC affiche une erreur de somme de contrôle FROM après mise sous tension. Le module de mémoire est-il défectueux?

Une erreur de somme de contrôle FROM indique le plus souvent que le contenu FROM a été corrompu, soit par une interruption de courant pendant une opération d'écriture, soit par une détérioration de la puce flash.Essayez de recharger le logiciel FROM à partir d'une sauvegarde propreSi l'erreur persiste après le rechargement, la mémoire flash du module est détériorée et le module doit être remplacé.

Q5: Le CNC affiche une alarme de mémoire (erreur de parité SRAM ou similaire) au démarrage.

Une erreur de parité dans la SRAM peut indiquer soit une batterie de secours épuisée (causant une corruption des données lors de l'arrêt de l'alimentation) soit une puce SRAM défectueuse.Vérifiez et remplacez d'abord la batterie de secours si l'erreur disparaît après le remplacement de la batterie et la restauration des données SRAMSi l'erreur persiste avec une batterie saine confirmée et des données rechargées, la SRAM du module a échoué et le module doit être remplacé.
