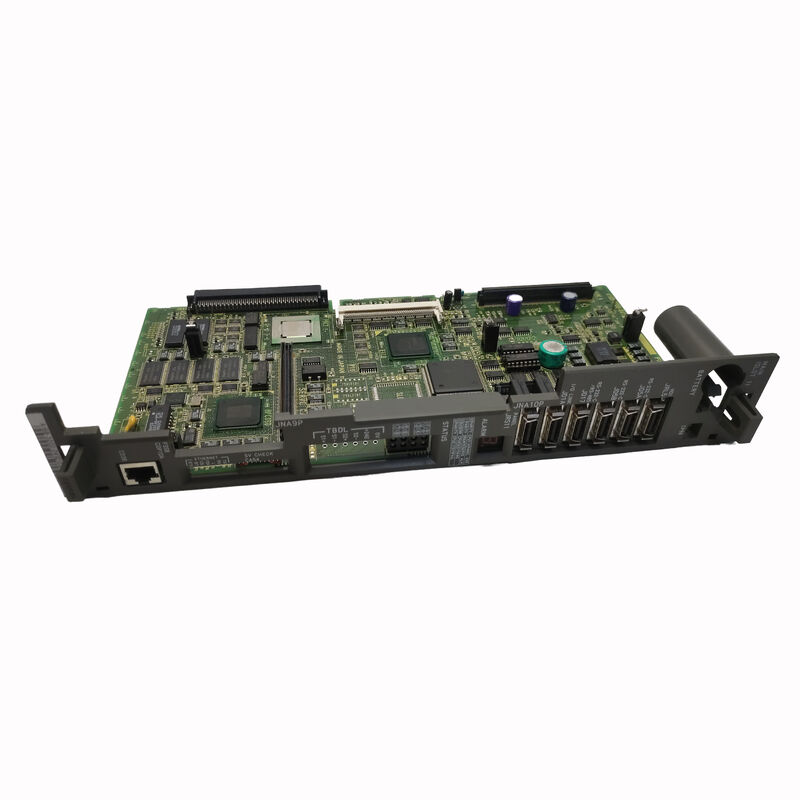

FANUC A16B-3200-0490. Le processeur principal est un circuit imprimé CNC de la série 0i-B, famille A16B-3200, PMC-SB7, contrôle multi-axe, architecture de module branchable, Japon.

Résumé

LeLe nombre d'équipements utilisés est déterminé en fonction de l'échantillon.est la carte principale du processeur la carte principale du circuit imprimé pour la commande CNC de la série i de FANUC.Ceci est la carte centrale à partir de laquelle tout le reste dans le cabinet de commande se connecte ou dépend.

Les servo-amplificateurs communiquent avec cette carte via le bus de fibre optique FSSB. Le PCB d'affichage (comme le A20B-3300-0091) se branche dans les fentes de cette carte.L'échelle PMC (programme PLC de la machine) s'exécute sur le processeur monté sur cette carte.

Les touches MDI du panneau d'opération envoient leurs signaux à cette carte.

La compréhension de la famille A16B-3200 nécessite une compréhension du système de module plug-in de la carte.

La carte générique A16B-3200-0490, sans ses modules SMD, contient le processeur, les connecteurs de plan arrière, les circuits d'alimentation, le tableau LED de diagnostic et le matériel fixe.

Ce qui rend la carte spécifique à une machine, c'est l'ensemble de modules SMD qui y sont branchés:

Les modules FROM (Flash ROM)stocker le logiciel du système CNC, le système d'exploitation FANUC, le firmware de commande de mouvement et toutes les options logicielles (option graphique, option DNC, compilation de l'échelle PMC, etc.).) achetée par le constructeur de machines-outils.

Sans les bons modules FROM, la carte n'a pas de système d'exploitation et ne peut pas démarrer.

Modules SRAMstocker des données basées sur des batteries qui changent pendant le fonctionnement de la machine CNC paramètres (valeurs de rétroaction, gains de servo, limites d'axe, vitesses d'alimentation), programmes de pièces, tableaux de décalage des outils, données PMC,et décalage des coordonnées de travail.

La SRAM est le stockage de données le plus précieux de la machine car elle contient la mise en service et la configuration de production accumulées qui rendent la machine fonctionnelle correctement.La durée de vie de la batterie SRAM est typiquement de 2 à 5 ans.

Modules DRAMfournir une mémoire de travail pour l'exécution des programmes espace de travail actif du CNC pendant le fonctionnement.

Principales spécifications

Les variantes de la famille A16B-3200 et leurs générations

La série A16B-3200 couvre plusieurs générations FANUC CNC, chaque génération et sous-série ayant un suffixe spécifique de quatre derniers chiffres.

Le -0490 place cette carte dans la génération 0i-B, étroitement liée au -0491 (qui est confirmé comme la carte principale 0i-TB exécutant PMC-SB7).Les -0490 et -0491 sont tous deux membres de la même génération de conception. Ils partagent la même architecture fondamentale., accepter le même type de modules SMD et exécuter la logique de l'échelle de la machine PMC-SB7.

Les générations antérieures de la famille A16B-3200 (comme -0190 pour la série 16C, -0090 pour la série 16B) sont mécaniquement similaires mais ne sont pas compatibles avec le logiciel.

Les modules SMD d'une carte 16C ne peuvent pas fonctionner sur une carte 0i-B, et vice versa.

Pourquoi la carte centrale du processeur tombe en panne?

Les défaillances de la carte du processeur principal sont parmi les modes de défaillance les plus rares dans les systèmes FANUC CNC ¢ ils sont conçus pour une longue durée de vie et la plupart des machines rencontrent de nombreux PCB à entraînement à broche, servo PCB,et les pannes d'alimentation avant que la carte principale ne tombe en panne.

Lorsque la carte principale tombe en panne, les symptômes sont généralement distincts:

Échec complet au démarrage:Le CNC s'allume, les ventilateurs de refroidissement fonctionnent, les servo-amplificateurs s'initialisent, mais l'écran du panneau d'opération reste vide et aucun mouvement d'axe n'est possible.

Le contrôle semble mort.

Ce symptôme survient également avec la corruption du module FROM ou la panne de la batterie SRAM, de sorte qu'un diagnostic systématique est important.

Les défauts de commande intermittents:Des alarmes aléatoires apparaissant à des intervalles imprévisibles, en particulier celles qui disparaissent après un cycle d'alimentation,peut indiquer un composant marginal sur la carte principale généralement un condensateur électrolytique en panne ou un circuit intégré sous tension thermique à la limite de sa spécification de fonctionnement.

Alarme de batterie SRAM avec perte de données:Si la batterie SRAM s'épuise et que les données sont perdues, la carte n'est pas défectueuse, mais le module SRAM et la batterie doivent être remplacés et les données doivent être rechargées à partir de la sauvegarde.

C'est le scénario le plus courant confondu avec une défaillance du conseil.

Échec après un événement spécifique:Un coup de foudre, une surtension ou une surtension dans l'armoire électrique de la machine peuvent endommager irrémédiablement la carte principale.

Dans ces cas, la panne du panneau est certaine et le remplacement sans réparation est la voie appropriée.

Remplacement du formulaire A16B-3200-0490

Le remplacement de la carte principale est un événement de maintenance important qui touche les données et la configuration les plus critiques de la machine.

Tous les paramètres CNC sont sauvegardés sur une source externe (carte mémoire, RS-232, Ethernet, le cas échéant).

Le programme de l'échelle PMC a été soutenu séparément.

Tous les programmes de pièces sont sauvegardés. Les données de compensation d'outils et de travail sont enregistrées ou sauvegardées. L'identification du module SRAM et FROM est confirmée (numéros de pièces du module, version du firmware dans le FROM).

Lors de l'installation de la carte de remplacement: transférer les modules FROM et SRAM originaux de l'ancienne carte à la nouvelle carte (si les modules sont fonctionnels).

Si le module FROM est endommagé (empêchant le démarrage), de nouveaux modules FROM chargés avec le logiciel de système correct d'un constructeur de machines-outils ou d'un service FANUC sont nécessaires.

Recharger tous les paramètres de la sauvegarde après le démarrage. Vérifiez le mouvement de l'axe, le fonctionnement de la broche et la fonction PMC avant de remettre la machine en production.

Questions fréquentes

Q1: Le module SRAM de la carte défectueuse peut-il être transféré à la carte de remplacement A16B-3200-0490 pour restaurer toutes les données de la machine?

Oui, si le module SRAM lui-même n'est pas endommagé, si la carte d'origine est tombée en panne en raison d'une défaillance localisée (processeur défectueux, section d'alimentation endommagée) alors que le module SRAM est resté électriquement intact,le transfert de la SRAM vers la carte de remplacement rétablit tous les paramètres, des programmes partiels, des compensations et des données PMC en une seule étape.

Activez la carte de remplacement avec les modules SRAM et FROM transférés, et la machine devrait démarrer avec la configuration originale.

Si la batterie SRAM s'était épuisée avant ou pendant la panne de carte, les données peuvent avoir été perdues ̇ la sauvegarde devient alors essentielle.

Q2: Le CNC affiche "SYSTEM ALARM 911" ou "920" après un remplacement de la carte.

Les alarmes 911 (erreur de parité DRAM) et 920 (erreur de parité SRAM) indiquent des défauts de mémoire.

Après un remplacement de la carte principale, elles apparaissent généralement si: le module DRAM n'est pas entièrement installé dans son emplacement (reposition fermement);la batterie du module SRAM est épuisée et les données sont corrompues (remplacer la batterie, recharger à partir d'une sauvegarde); ou il y a une défaillance matérielle réelle du module DRAM/SRAM (essai avec un module connu pour être bon).

Ces alarmes n'indiquent pas nécessairement une carte de remplacement défectueuse, elles indiquent un problème du système de mémoire qui est souvent résolu par un siège de module approprié et une recharge de données.

Q3: Combien d'axes peut contrôler l'A16B-3200-0490 et est-ce déterminé par la carte ou par le logiciel?

La carte physique fournit les connexions de plan arrière pour les modules de commande d'axe,mais le nombre d'axes activés est déterminé par l'enregistrement de l'option logicielle dans le module FROM, et non par le matériel de la carte.

Un A16B-3200-0490 avec l'option d'axe appropriée enregistrée peut contrôler jusqu'au maximum pris en charge par cette génération CNC (typiquement 4 axes pour la série 0i).

L'ajout d'un axe à une machine existante nécessite l'activation de l'option d'expansion de l'axe dans le logiciel du système, et non le remplacement de la carte principale.

Q4: L'A16B-3200-0490 est-il réparable au niveau de la carte, ou le remplacement complet est-il la seule option?

La réparation au niveau de la carte est possible par l'intermédiaire de centres de réparation spécialisés FANUC.remplacement du condensateur électrolytique (la défaillance la plus fréquente liée à l'âge), le remplacement de circuits intégrés individuels endommagés par un DSE ou une surtension, la réparation du support de la batterie et le remodelage des connecteurs.

La réparation est rentable lorsque la défaillance de la carte est une défaillance de composant localisée plutôt que des dommages généralisés au PCB (traces de brûlures, fissuration du substrat) résultant d'un événement électrique grave.

Un centre de réparation de bonne réputation fera l'essai de la carte sur une plateforme d'essai FANUC après la réparation, confirmant la pleine fonctionnalité avant son retour.

Q5: Quelle est la batterie SRAM de la carte principale et à quelle fréquence doit-elle être remplacée?

La batterie SRAM est une pile au lithium (généralement une pile à pièce 3V ou une pile au lithium AA,en fonction de la configuration du porte-batterie sur la variante de carte spécifique) qui maintient l'alimentation du module SRAM lorsque la machine est éteinte, en préservant toutes les données stockées.

FANUC spécifie un intervalle de remplacement d'environ 1 an, bien que dans la pratique, de nombreuses batteries durent 2 à 5 ans à température ambiante avant que la tension ne tombe en dessous du niveau de maintien minimum de la SRAM.

Le CNC génère une alarme de faible consommation de batterie (généralement ALM 7001 ou similaire) lorsque la tension tombe en dessous du seuil d'avertissement. Cette alarme doit être activée immédiatement.comme la perte de données se produit lorsque la batterie atteint zéro.

Le remplacement de la batterie doit être effectué avec la machine allumée (de sorte que la SRAM tire de l'alimentation active pendant l'échange) afin d'éviter la perte de données pendant la procédure.
