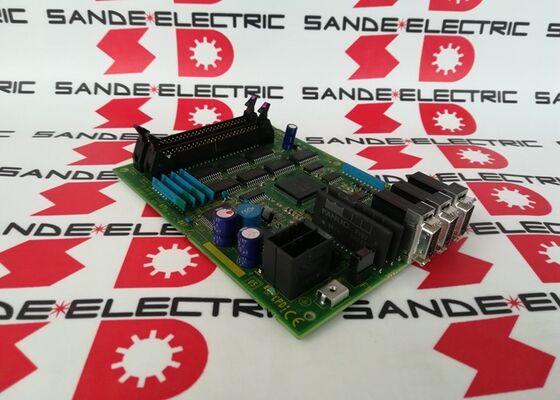

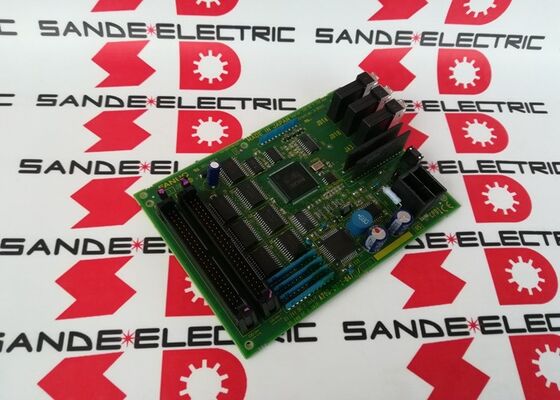

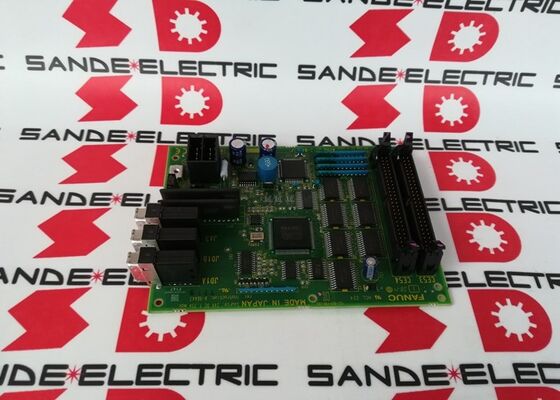

Le nouveau circuit imprimé Fanuc A20B-2002-0470 A20B-2002-0470

A20B-2002-0470 | Carte PCB E/S de l'unité de connexion du panneau de commande FANUC — 72DI / 56DO / Interface opérateur CNC / Série A20B-2002

Unité de connexion du panneau de commande — Reliant l'opérateur à la CNC

L'A20B-2002-0470 est le PCB E/S pour l'unité de connexion du panneau de commande CNC. Cette carte se trouve à l'interface entre la logique à relais PMC de la CNC et le matériel du panneau de commande - connectant tous les commutateurs, touches, entrées de volant, voyants et signaux d'état qui constituent l'interface opérateur de la machine.

Dans l'architecture CNC FANUC, l'unité de connexion du panneau opérateur :

Se connecte à la CNC via I/O Link :L'unité de connexion communique avec le PMC de la CNC via le bus série I/O Link, transmettant les états d'entrée des 72 signaux d'entrée et recevant des commandes de sortie pour les 56 signaux de sortie dans chaque cycle de scrutation du PMC.

Se connecte au matériel du panneau de commande :Les connexions des bornes de l'unité acceptent le câblage sur site à partir du panneau de commande physique : les boutons-poussoirs de la machine, les interrupteurs à clé, les contacts du sélecteur de mode, les voyants lumineux et les écrans LED avec lesquels l'opérateur interagit.

Fournit une isolation électrique :Les circuits d'entrée basés sur optocoupleurs de la carte isolent la tension de câblage du panneau de commande de la logique interne de la CNC, empêchant ainsi les défauts de câblage sur site d'endommager l'électronique de la CNC.

Spécifications clés

72 entrées et 56 sorties — L'ensemble de signaux du panneau de commande

Le complément DI/DO 72/56 de l'A20B-2002-0470 reflète les exigences de signal d'un panneau opérateur CNC entièrement équipé :

72 entrées numériques depuis le panneau de commande :Contacts de sélection de mode (JOG, MDI, AUTO, EDIT, REF), étapes de commutation de priorité d'avance (chaque position est une entrée séparée), étapes de priorité de vitesse de broche, bouton de démarrage de cycle, bouton de maintien d'avance, contact de chaîne d'arrêt d'urgence, contacts de sélecteur d'axe MPG du volant, sélecteur de grossissement du volant, interrupteur à clé de protection de la mémoire, interrupteur d'arrêt en option, interrupteur de bloc unique, interrupteur de marche à sec, verrouillage de la machine, verrouillage de l'axe Z, touches de fonction spécifiques à la machine et accusé de réception d'alarme.

56 sorties numériques vers le panneau de commande :Témoins de mode (indiquant le mode actif actuel), indicateur de cycle actif, indicateur de maintien d'alimentation actif, indicateur d'alarme, indicateur de fonctionnement de broche, indicateur de machine prête, indicateur de protection de programme et tous les autres voyants de panneau, LED ou pilotes de buzzer qui fournissent un retour visuel ou sonore à l'opérateur.

Scénarios d'application

Défaut E/S du panneau de commande CNC :Une machine CNC FANUC développe des échecs intermittents de réponse du panneau : la sélection du mode cesse de fonctionner, les voyants se comportent de manière erratique ou le démarrage du cycle ne répond plus. L'A20B-2002-0470 est identifié comme étant le défaut. Le remplacement de la carte restaure la fonctionnalité complète du panneau.

Remise à neuf du pupitre opérateur :Un centre d'usinage CNC subit une remise à neuf complète du système de contrôle. L'A20B-2002-0470 est remplacé pour restaurer la fiabilité de l'unité de connexion du panneau de commande parallèlement à d'autres renouvellements de cartes de commande.

FAQ

Q1 : A20B-2002-0470 peut-il servir de carte d'E/S de machine en plus de la connexion au panneau de commande ?

L'A20B-2002-0470 est spécifiquement décrit comme une « PCB d'E/S de l'UNITÉ DE CONNEXION DU PANNEAU D'OPÉRATEUR » — son attribution de signal (72/56) est adaptée aux signaux du panneau de commande. Pour les E/S de la machine (liquide de refroidissement, système hydraulique, verrouillage des axes), des cartes d'E/S de machine séparées (telles que le type A16B-2203-0110 C7 pour les systèmes de l'ère 0-C) sont utilisées. L'unité de connexion du panneau et les cartes d'E/S de la machine se connectent généralement à différentes adresses de nœud de liaison E/S dans la configuration PMC de la CNC.

Q2 : Le remplacement de l'A20B-2002-0470 affecte-t-il le programme PMC ?

Non. Le programme PMC adresse les signaux de la carte par adresse de liaison E/S — et non par identité de carte. Le remplacement de l'A20B-2002-0470 par un remplacement configuré de manière identique à la même adresse de liaison E/S rétablit toutes les communications du panneau de commande sans aucune modification du programme PMC.

Q3 : Qu'arrive-t-il à la CNC en cas de panne de A20B-2002-0470 ?

Lorsque la carte de connexion du panneau de commande tombe en panne, le PMC perd la communication avec tous les signaux du panneau. La CNC génère des alarmes de liaison E/S pointant vers l'adresse de l'unité de connexion du panneau. Les interrupteurs du panneau ne répondent plus : le démarrage du cycle, le maintien de l'alimentation, la sélection du mode et l'arrêt d'urgence depuis le panneau sont tous perturbés. La machine ne peut pas être utilisée à partir du panneau jusqu'à ce que la carte soit remplacée.

Q4 : L'A20B-2002-0470 est-il spécifique à une génération de CNC FANUC particulière ?

La famille de cartes de connexion de panneau de commande A20B-2002 couvre plusieurs générations de CNC FANUC qui utilisent des unités de panneau de commande connectées par liaison E/S. Confirmez à partir de la documentation de câblage spécifique de la machine dans quel modèle de génération et de contrôle CNC l'A20B-2002-0470 est installé. La capacité 72/56 DI/DO est adaptée au nombre de signaux du panneau de commande.

Q5 : Quelle est la différence entre le 72/56 A20B-2002-0470 et une carte d'E/S plus grande comme la 96/64 A16B-2203-0881 ?

L'A16B-2203-0881 (96/64 DI/DO) est une carte d'E/S de machine connectant le PMC aux dispositifs mécaniques de terrain de la machine : interrupteurs de fin de course, solénoïdes, capteurs dans toute la machine. L'A20B-2002-0470 (72/56) est une unité de connexion de panneau de commande, spécifiquement destinée aux interrupteurs, lampes et écrans du panneau de commande situés à l'avant de la machine. Différentes adresses I/O Link, différentes connexions de câblage, différents rôles fonctionnels : ils se complètent dans le même système CNC.
