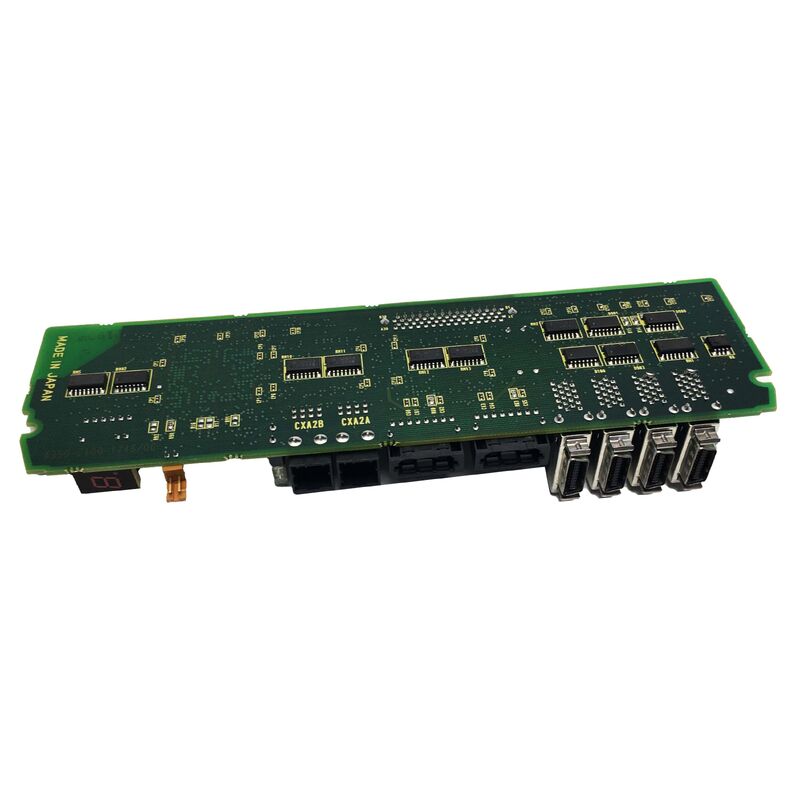

A20B-2100-0541 | PCB de contrôle à deux axes FANUC Alpha SVM2 FSSB — A06B-6096-H2xx / HRV3 / Écran LCD / Remplace A20B-2100-0251

Série SVM2 FSSB à deux axes — Deux axes, un module

Le FANUC Alpha SVM2 (A06B-6096-H2xx) est le module servoamplificateur à deux axes — contrôlant deux axes servo indépendants à partir d'un boîtier de 60 mm de large. La gamme complète de produits SVM2 FSSB :

LeA20B-2100-0541 est le PCB de contrôle commun pour tous ces modèles SVM2 FSSB— une carte couvre toute la gamme double axe du SVM2-3/3 au SVM2-40/40. Les cartes de câblage diffèrent selon la combinaison de courant nominal ; le PCB de contrôle est constant partout.

Spécifications clés

HRV3 et écran LCD

VRC3 :Le manuel de maintenance GE Fanuc Alpha précise : « Lors de l'utilisation du HRV3, utilisez le PCB A20B-2100-054X. » La famille 054x offre un contrôle de courant haute vitesse HRV3 : une rigidité d'asservissement plus stricte et une réponse plus rapide pour les applications de contournage de précision.

Écran LCD :Un écran LCD en façade affiche les codes d'état de fonctionnement et les numéros d'alarme directement sur le module de variateur - utile dans les armoires comportant plusieurs modules SVM2 pour une identification immédiate des défauts sans naviguer dans les menus d'alarme CNC.

Fusible Daito LM :Un fusible Daito LM à réarmement automatique protège l'alimentation de commande 24 V. Avant de conclure que le PCB est en panne lorsqu'un variateur ne présente aucune réponse de puissance, vérifiez d'abord ce fusible : un défaut de câblage 24 V peut le déclencher sans endommager la carte.

Scénarios d'application

Alarme SVM2-20/20 FSSB :Un FANUC Alpha SVM2-20/20 (H203) développe des alarmes de communication FSSB. Le tableau de câblage est intact. Le remplacement de l'A20B-2100-0541 restaure les deux canaux à deux axes.

Armoire de rechange Multi-SVM2 :Une armoire de machine exécute plusieurs modules SVM2 à différents courants nominaux. Une pièce de rechange A20B-2100-0541 couvre chacun d'entre eux.

FAQ

Q1 : A20B-2100-0541 peut-il remplacer directement A20B-2100-0251 ?

Le 0251 est la spécification antérieure ; 0541 est la spécification actuelle. Pour la plupart des applications SVM2 FSSB, il s'agit d'un remplacement direct. Vérifiez dans le manuel de maintenance FANUC Alpha qu'aucune mise à jour du tableau de câblage n'est nécessaire lors de l'installation du PCB de contrôle mis à jour.

Q2 : Le remplacement de l'A20B-2100-0541 nécessite-t-il des modifications des paramètres du servo ?

Non. Les paramètres des servos résident dans la mémoire principale de la CNC. Après avoir installé le remplacement, la CNC rétablit la communication FSSB et applique automatiquement les paramètres existants aux deux axes.

Q3 : Quels codes d'alarme l'écran LCD du SVM2 affiche-t-il pour les défauts IPM ?

Les codes d'alarme IPM spécifiques aux axes incluent : alarme IPM sur l'axe L (code 8), alarme IPM sur l'axe M (code 9), alarme IPM L+M (code b), etc. Ces codes sont visibles sur l'écran LCD avant de l'A20B-2100-0541 - identifiant lequel des deux axes a déclenché le défaut sans consulter l'écran d'alarme CNC.

Q4 : Qu'est-ce que le fusible Daito LM sur A20B-2100-0541 ?

Un fusible à réarmement automatique protégeant le circuit de commande 24 V. Si le variateur n'affiche aucune activité LED/LCD après un événement de surintensité de câblage, vérifiez le fusible Daito avant de remplacer le PCB. Corrigez d'abord le défaut de câblage 24 V ; le fusible se réinitialise une fois le défaut résolu.
