Le tableau de circuits imprimés est en bon état

Le nombre d'équipements utilisés est déterminé en fonction de l'échantillon.

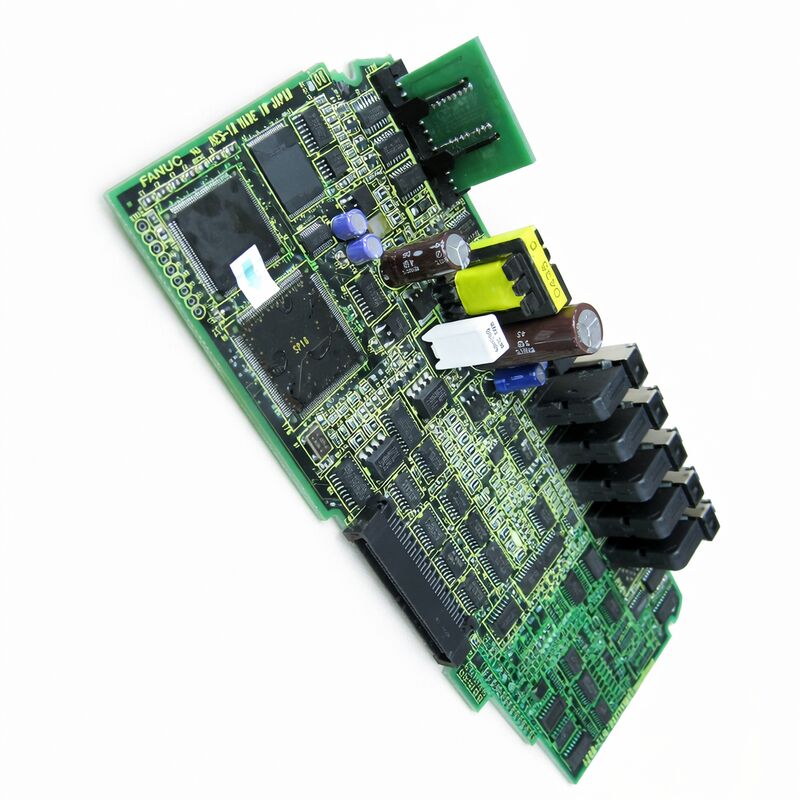

PCB de commande du module de fuseau Alpha i pour les entraînements SPMC i de type A

Vue d'ensemble du produit

LeLe nombre d'équipements utilisés est déterminé en fonction de l'échantillon.est unPCB de commande du module de fuseauutilisés dans leModule de fuseau alpha iIl est identifié comme uncarte de commande à entraînement à brochepourModule de fuseau alpha I de type Aet est associé àSPMC série iles amplificateurs à broche.

Cela le place fermement dans la couche de commande à entraînement à broche, et non dans la section principale du processeur CNC ou le côté de l'interface de l'opérateur de la machine.

Cette planche est utilisée dansModule de fuseau Alpha I de 200 VIl est présenté avec une gamme de modules de2.2 kW à 100 HVi.

En pratique, ces valeurs décrivent la famille de modules de broche qu'elle prend en charge plutôt que la consommation de puissance propre de la carte.

Pour les ingénieurs de service, cette distinction est importante car le PCB est choisi par famille et type d'amplificateur, et non par apparence générique.

A board like A20B-2100-0800 is typically purchased when the spindle amplifier hardware is still worth repairing and the correct control PCB is needed to restore the original Alpha i spindle-drive structure.

Cela le rend naturellement adapté au remplacement de la carte, à la révision de l'amplificateur de broche et à la maintenance de longue durée des systèmes d'entraînement FANUC installés.

Tableau des paramètres

Applications

LeA20B-2100-0800: Les États membres doivent fournir des informations détaillées sur les mesures à prendre.est le plus adapté àRéparation de l'amplificateur à fuseau Alpha I, en particulier lorsque la machine utilise unModule de fuseau SPMC type A iet l'objectif du service est de maintenir l'architecture d'entraînement à broche originale en place.

Il convient parfaitement à la réparation au niveau de la carte, à la rénovation du module de fuseau et à l'inventaire de maintenance des machines FANUC qui reposent toujours sur le matériel de fuseau Alpha i.

Il fonctionne également bien dansprogrammes de réparation des échanges,dépannage du contrôle de broche, etsupport de systèmes de modules à broche de 200 Vlorsque le remplacement de l'amplificateur complet est inutile ou peu économique.

Dans l'entretien quotidien, la carte est plus utile lorsque la faute est attribuée à la section de contrôle de l'amplificateur à broche plutôt qu'au côté CNC ou moteur plus large.

Questions fréquentes

Q1: Quel type de planche est A20B-2100-0800?
C'est unePCB de commande à entraînement à brochePour leModule de fuseau alpha i, spécifiquement identifiée parSPMC de type A iles applications d'amplificateurs à broche.

Q2: Cette carte fait-elle partie de l'amplificateur à broche ou de la carte principale CNC?
Il appartient à lasection d'amplificateur à brocheSa fonction est liée à la commande par entraînement à broche, il ne doit donc pas être traité comme une carte CPU CNC principale ou un circuit imprimé de commande général.

Qu'est-ce que signifie le "type A" ici?
Dans ce contexte,Type Aidentifie la famille de modules de broche à laquelle la carte est destinée.

Il s'agit d'une désignation d'ajustement et d'application pour le module de broche Alpha i, c'est pourquoi une correspondance exacte du modèle est importante pendant le service.

Q4: Les chiffres de 2,2 kW à 100 HVi décrivent-ils la carte elle-même?
Non, ces chiffres décriventportée du module de fuseaula carte est utilisée avec la consommation électrique, et non avec la consommation électrique du PCB.

Pour l'achat et la réparation, les identifiants les plus importants sont le numéro de pièce, la famille d'arêtes Alpha i et le SPMC de type A i.

Q5: Que faut-il vérifier avant de remplacer ce panneau?
Confirmer le numéro exact de carte, vérifier la famille et le type d'amplificateur de broche, inspecter la zone de connexion et le matériel d'amplificateur environnant,et assurez-vous que la faute est réellement dans la carte de contrôle plutôt que dans la section d'alimentation ou circuit de broche externe.
