FANUC A20B-2100-0801

Intellect du moteur de broche dans la série A20B-2100

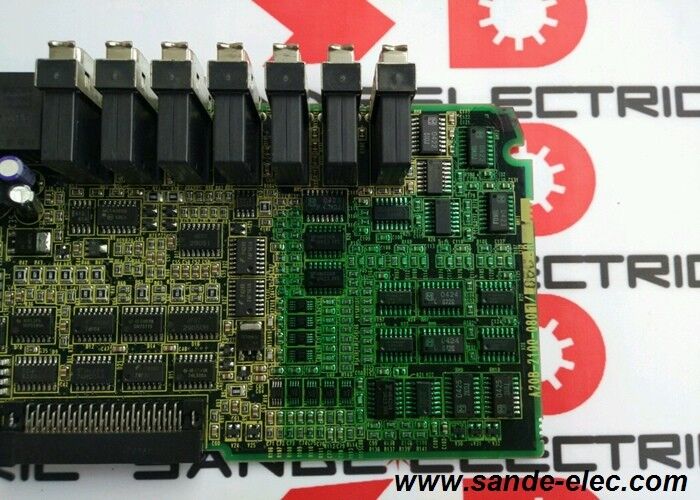

L'A20B-2100-0801 est le circuit imprimé de commande à l'intérieur des modules d'amplificateur à broche de la série SPM de FANUC.la carte de la série A20B-2100 est la couche d'intelligence il gère la vitesse de fuseau et la boucle de contrôle du couple, gère les signaux de la passerelle PWM pour les transistors de puissance, traite la rétroaction de l'encodeur de broche et gère la détection d'alarme et les rapports pour le système d'entraînement de broche.

Le SPM (Spindle Motor Module) est l'amplificateur qui entraîne le moteur de fuseau de la machine CNC, l'axe responsable de la vitesse de coupe.toute la section du fuseau devient inopéranteLe CNC génère des alarmes de fuseau et la machine ne peut pas effectuer d'opérations de coupe, même si le stade de puissance du fuseau et le moteur sont physiquement intacts.Le remplacement de la carte de commande tout en conservant le stade de puissance fonctionnel est le chemin de maintenance au niveau des composants qui évite de remplacer l'ensemble du module SPM.

Principales spécifications

Le service au niveau du conseil d'administration

Le module SPM contient deux couches de carte séparables: la carte de commande (A20B-2100-0801) et la carte de câblage/alimentation qui se connecte aux transistors de puissance du moteur de broche.Ces deux planches échouent par des mécanismes différents et peuvent être entretenus indépendamment.

Alertes de carte de commande: erreurs de communication, erreurs d'initialisation, codes d'alarme de broche indiquant que le logiciel d'entraînement ou le traitement de la rétroaction a échoué.Alarmes de carte d'alimentation , perte de phase, défaillance du bus point sur le câblage/la carte électrique.

L'identification de la carte défectueuse avant la commande permet d'éviter le remplacement inutile d'un composant sain.Une défaillance de la carte de commande se présente sous forme de codes d'alarme de broche au démarrage ou d'un comportement anormal de la broche qui ne peut pas être résolu par inspection du moteur ou du câble.

Questions fréquentes

Q1: Qu'est-ce que l'A20B-2100-0801 et quel est son rôle dans le système de broche?

C'est le circuit imprimé de commande à l'intérieur de l'amplificateur à broche de la série SPM de FANUC. Il gère la boucle de commande de la vitesse et du couple de broche, traite la rétroaction du codeur, génère des commandes PWM aux transistors de puissance,et gère les alarmes de brocheLorsque cette planche tombe en panne, le module SPM ne peut pas contrôler la broche même si le stade de puissance et le moteur sont en bonne santé.

Q2: Comment distinguer une panne de circuit imprimé de contrôle d'une panne d'étage d'alimentation par broche?

Les défauts de la carte de commande produisent généralement des codes d'alarme de broche qui persistent après confirmation de l'état de l'enroulement du moteur et de l'intégrité du câble du codeur.alarmes IPM à transistorsSi l'alarme de broche apparaît avec le moteur déconnecté, la faute est dans la carte de commande plutôt que dans le moteur ou le câble.

Q3: Le remplacement de l'A20B-2100-0801 nécessite-t-il une réentrée des paramètres de la broche?

Les paramètres du moteur de broche sont stockés dans la SRAM du contrôleur CNC, et non dans le PCB de commande de l'amplificateur de broche.Vérifiez que les paramètres du type de moteur de broche sont correctement réglés dans la CNC après l'installation et confirmez le fonctionnement normal de la broche à vitesse réduite avant de reprendre la production..

Q4: Qu'est-ce qui doit être vérifié sur un A20B-2100-0801 usagé avant l'installation?

Vérifiez si la carte est endommagée par des composants, des zones brûlées ou des condensateurs gonflés. Confirm the supplier has functionally tested the board in a live SPM module with a spindle motor under load — bench power-on testing without a motor load does not verify the control loop performance under operational conditions.

Q5: D'où provient l'A20B-2100-0801 après son arrêt?

Par l'intermédiaire du marché de rechange de FANUC SPM, des spécialistes des composants d'amplificateurs à broche CNC et des concessionnaires de pièces FANUC.Les modules SPM servent différentes classes de puissance de broche; les variantes adjacentes A20B-2100 sont équipées de configurations SPM différentes et ne sont pas interchangeables.
