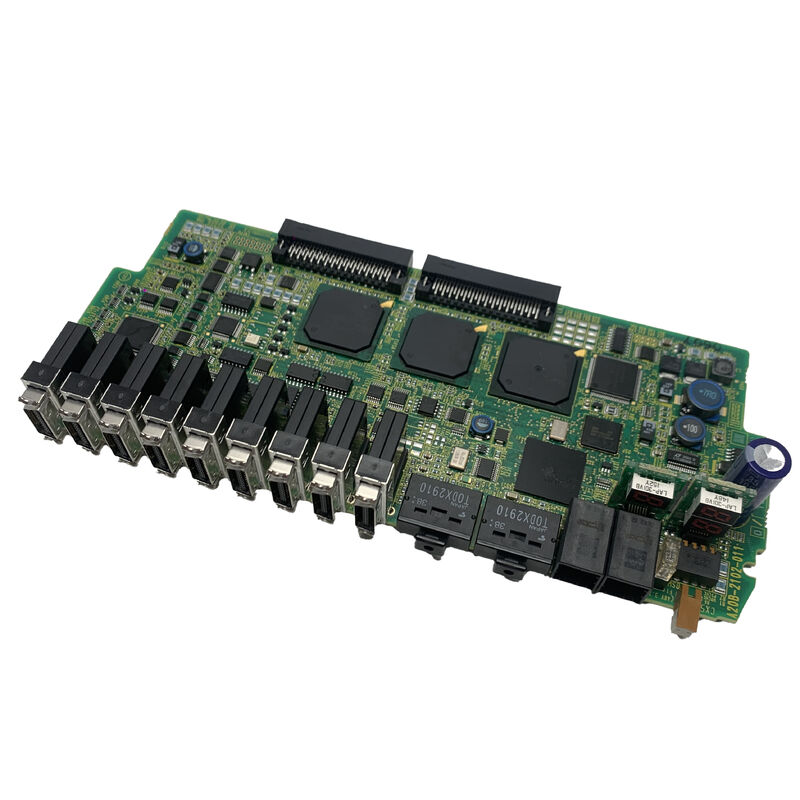

Le tableau FANUC utilisé A20B-2102-0110 A20B21020110 A2OB-21O2-O11O

A20B-2102-0110 | Carte de circuit imprimé de pilote de carte mère FANUC — Série A20B-2102 / Commande principale CNC et automatisation / Original japonais

A20B-2102 — Série de pilotes et de cartes de commande principales

La série A20B-2102 est la famille de circuits imprimés de commande et de cartes de commande principales de FANUC destinée au matériel CNC et d'automatisation. Au sein de cette série, les conseils d’administration servent deux catégories fonctionnelles étroitement liées :

Cartes de circuits imprimés :Cartes qui assurent l'étape de pilotage entre les signaux de contrôle de niveau logique de la CNC et les circuits de puissance plus élevée qu'ils doivent contrôler. Les cartes de commande de grille pour les étages de commutation IGBT, les cartes de commande de relais pour le contrôle des solénoïdes et des moteurs, ainsi que les cartes d'amplificateur de signal entrent toutes dans cette catégorie.

Carte mère et cartes de contrôle principales :L'A20B-2102-0081, par exemple, est confirmée comme carte de contrôle principale - le PCB central qui intègre les fonctions de traitement, de mémoire et d'interface pour des configurations spécifiques de CNC FANUC ou de système d'automatisation.

L'A20B-2102-0110 est décrite comme une « carte de circuit imprimé de pilote de carte mère » — une carte qui combine la fonctionnalité de la carte principale avec la capacité du circuit de pilote. Cette fonction hybride est caractéristique des cartes qui servent à la fois de base de traitement du système et d'interface de pilote pour le matériel connecté.

Informations clés sur le produit

Fonction de la carte mère – Intégration du système sur une seule carte

Un circuit imprimé de pilote de carte mère offre plus qu'une simple fonction PCB. En tant que carte mère, l'A20B-2102-0110 fait office de hub central pour :

Répartition du bus système :D'autres cartes et modules du système hôte se branchent ou se connectent via la carte mère, leur donnant accès au bus de données partagé, au bus d'adresses et aux signaux de contrôle.

Distribution sur rail électrique :Les tensions d'alimentation régulées (rails logiques 5 V, 15 V, 24 V) proviennent de ou sont distribuées via la carte mère vers les autres cartes du système.

Intégration de l'étage pilote :La partie circuit pilote de la carte fournit les étages de sortie qui traduisent les commandes logiques en signaux nécessaires pour piloter le matériel connecté, qu'il s'agisse de bobines de relais, de pilotes d'affichage, de pilotes de ligne de communication ou d'autres sorties à courant plus élevé.

Lorsque l'A20B-2102-0110 tombe en panne, la fonctionnalité centrale du système hôte est compromise, car toutes les autres cartes dépendent de la carte mère pour la connexion du bus, l'alimentation et les fonctions de pilote.

Contexte de la série A20B-2102

La série A20B-2102 se retrouve dans plusieurs générations de produits et applications FANUC. Les autres planches confirmées de la série incluent :

• A20B-2102-0081 :Carte principale/carte de contrôle — confirmée pour les applications CNC et d'automatisation complexes
• A20B-2102-0510/0511 :Cartes de circuits imprimés de commande — répertoriées dans la série A20B-2102 en tant que cartes de circuits imprimés pour des applications de commande spécifiques
• A20B-2102-0681 :Circuit imprimé pilote — dans la même série

L'A20B-2102-0110 en position 0110 est l'un des premiers membres de cette série — probablement une carte principale/pilote fondamentale pour une configuration clé du système FANUC.

Scénarios d'application

Panne de la carte principale du système :Une CNC ou un système d'automatisation FANUC développe un défaut central : aucune communication avec une carte connectée, aucune initialisation du système. La carte mère A20B-2102-0110 est identifiée comme étant à l'origine du défaut. Le remplacement restaure les fonctions centrales de traitement et de pilote du système.

Renouvellement prévu du conseil d’administration :Une installation de production dotée d'un matériel de contrôle FANUC vieillissant remplace l'A20B-2102-0110 dans le cadre d'un renouvellement complet de l'électronique visant à prolonger la durée de vie du système.

FAQ

Q1 : Comment puis-je confirmer que A20B-2102-0110 est la bonne carte pour mon système FANUC ?

Lisez le numéro de pièce sur l'étiquette de la carte installée. S'il indique A20B-2102-0110, il s'agit du remplacement confirmé. Le manuel de maintenance FANUC du système spécifique mappe chaque position de carte à son numéro de pièce et à son rôle fonctionnel dans le tableau des pièces de rechange.

Q2 : A20B-2102-0110 est-il destiné aux applications de machines-outils CNC ou d'automatisation de robots ?

La série A20B-2102 sert à la fois aux machines-outils CNC FANUC et au matériel de contrôle d'automatisation. Le déploiement spécifique de l'A20B-2102-0110 dépend du système hôte dans lequel il est installé. Confirmez à partir de la documentation du système hôte.

Q3 : Le remplacement de l'A20B-2102-0110 nécessite-t-il des modifications de la configuration du système ?

En tant que carte mère, cette carte constitue l'infrastructure centrale du bus et des pilotes. Les exigences de configuration après remplacement dépendent du système spécifique. Pour la plupart des applications, installées dans la même position d'emplacement et avec les mêmes cartes connectées, le système reprend son fonctionnement sans modification de configuration. Confirmez à partir de la documentation de maintenance du système hôte.

Q4 : Quelles procédures de sécurité s'appliquent avant d'accéder à l'A20B-2102-0110 ?

Mettez complètement le système hôte hors tension. Si le système contient un bus CC ou un stockage d'énergie basé sur un condensateur, suivez la procédure de décharge du manuel de maintenance FANUC applicable et vérifiez la décharge avant d'accéder aux cartes internes.
