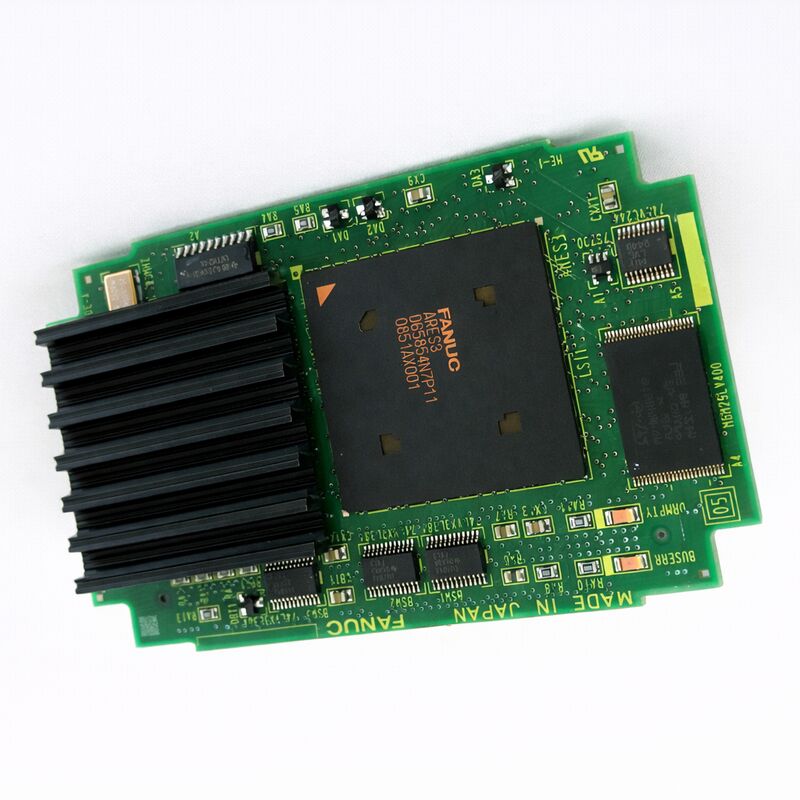

FANUC A20B-3300-0293∙ 486 CPU Module avec 16MB DRAM ∙ A20B-3300 série, carte de processeur CNC de la série i pour les contrôleurs 15i/16i/18i/21i, origine japonaise

Résumé

LeLe nombre d'équipements utilisés est déterminé en fonction de l'état de l'appareil.est un module de processeur 486 la carte plug-in "cerveau" pour les contrôleurs CNC de la série i de FANUC.ce module compact détermine la vitesse à laquelle le CNC peut traiter les blocs de programme, la rapidité avec laquelle les calculs d'interpolation sont effectués et la facilité avec laquelle le système gère la coordination simultanée sur plusieurs axes.

L'architecture du processeur 486DX, bien qu'actuellement historique selon les normes informatiques du consommateur, represented a capable and well-proven platform for industrial real-time control applications during the i-series CNC generation — and the machines running these controllers continue to produce precision parts daily around the world.

La famille de modules A20B-3300 comprend les processeurs et les modules de mémoire de la série i de FANUC,d'une largeur n'excédant pas 1 mm,.

L'A20B-3300-0293 est l'une des 486 variantes DRAM avec 16 MB dans cette famille, une configuration largement utilisée dans les séries 15i, 16i, 18i,les contrôleurs CNC 21i des générations A (série i de première génération) et B (modèle B).

Les machines équipées de contrôleurs CNC de la série i ont été fabriquées à la fin des années 1990 et tout au long des années 2000 par pratiquement tous les principaux fabricants de machines-outils: Mori Seiki, Mazak, Okuma, Makino,et des centaines d' autres.

La base totale installée est énorme, et beaucoup de ces machines continuent d'être en service de production, créant une demande continue de modules CPU de la série A20B-3300 à l'ère de l'électronique.

Principales spécifications

Le processeur 486 dans l'architecture CNC i-Series Pourquoi il est toujours important

L'architecture du processeur Intel 486DX dans l'A20B-3300-0293 peut sembler anachronique en 2025, mais elle reste le processeur correct et irremplaçable pour son application.

Le logiciel CNC de la série i de FANUC a été développé spécifiquement pour cette architecture de processeur ∙ le logiciel système, les algorithmes d'interpolation, les protocoles de servocommunication (y compris FSSB),et le moteur d'exécution PMC fonctionnent tous sur ce matériel et n'ont pas été conçus pour, ni porté sur une autre architecture de processeur.

Il n'existe pas de voie de mise à niveau vers un processeur moderne plus rapide A20B-3300-0293 (ou une variante directement compatible) est ce dont le contrôleur a besoin.

L'architecture du 486DX fournissait des capacités importantes pour les applications CNC de son époque: une unité à virgule flottante (FPU) intégrée sur la puce,permettant des calculs d'interpolation trigonométrique sans la surcharge d'un coprocesseur mathématique externe; des performances entières suffisantes pour exécuter le balayage logique par échelle PMC aux vitesses requises pour le contrôle réactif de la machine;les caractéristiques du bus mémoire et compatibles avec les modèles d'accès aux données en temps réel du fonctionnement CNC.

La DRAM de 16 Mo sur le module est la mémoire de travail pour tous les calculs CNC actifs.

L'exécution du programme, la récupération des paramètres, le tamponnage des commandes de mouvement et les tables de données PMC s'appuient tous sur cette mémoire.

Comme FANUC a élargi l'ensemble de fonctionnalités de la série i à travers les versions successives de logiciels,les besoins en mémoire ont augmenté la configuration de 16 Mo prend en charge l'ensemble complet des fonctionnalités de la série i dans sa génération, tandis que les configurations antérieures avec moins de DRAM limitaient les options pouvant être activées simultanément.

Module de processeur contre module de mémoire Comprendre la famille A20B-3300

A common source of confusion when maintaining i-series CNC controllers is the distinction within the A20B-3300 family between CPU modules (which contain a processor) and memory-only modules (which contain only DRAM or SRAM). L'A20B-3300-0293 est un module de processeur qui contient à la fois le processeur 486DX et la DRAM de 16 Mo sur la même carte physique.

Cela le distingue des cartes comme l'A20B-3300-0310 (qui est un module DRAM qui s'installe à côté d'une carte CPU sur une carte sous-CPU).

Lors du diagnostic d'une défaillance de démarrage dans un contrôleur de la série I,en sachant si le contrôleur utilise un module CPU (comme le -0293) ou une configuration distincte du module CPU et de la mémoire détermine la carte à cibler en premier.

Un contrôleur qui ne démarre pas et affiche une alarme de démarrage précoce avant que l'affichage ne s'initialise a probablement une défaillance du module du processeur.Un contrôleur qui démarre partiellement mais montre des alarmes liées à la mémoire peut avoir une défaillance du module mémoire plutôt qu'une défaillance du module CPU.

Séquence de démarrage Comment identifier une défaillance du module CPU

Les contrôleurs de la série i FANUC passent par une séquence de démarrage définie au moment de l'allumage.Les LED de diagnostic sur la carte principale du processeur montrent une séquence de codes au fur et à mesure que le système progresse dans l'auto-test et l'initialisationComprendre cette séquence aide à isoler les défaillances du module CPU:

Lorsque l'alimentation est appliquée, les premiers codes produits sont entraînés par la ROM de démarrage sur la carte principale. Ce code s'exécute avant que le processeur du module CPU ne soit entièrement opérationnel, vérifiant le matériel de base.

Si la séquence LED s'arrête à un code précoce qui se déroulerait normalement lorsque le module CPU commence son initialisation, le module CPU est suspect.

Une fois que le processeur 486 du module CPU commence à s'exécuter, les codes avancent plus rapidement à travers l'auto-test du système.

Si la séquence s'arrête à un code situé au milieu de cette progression, le code spécifique identifie le contrôle du sous-système qui a échoué. Le manuel de maintenance FANUC série i documente la signification de chaque code.

Si la carte d'affichage s'initialise mais ne montre qu'un écran sombre ou une alarme de système sur l'écran,le module de la CPU a au moins démarré et atteint un point où il peut produire des données d'affichage, ce qui suggère paradoxalement une source de défaut différente si le module de la CPU lui-même était le suspect.

Questions fréquentes

Q1: Le contrôleur de la série i affiche "arrêt de la séquence LED à un stade précoce" lors de l'allumage et n'atteint jamais l'affichage de fonctionnement normal.

Si le code indique spécifiquement une défaillance d'initialisation du processeur, l'A20B-3300-0293 est suspect.

À titre d'essai pratique: si un module de processeur connu pour être bon d'une machine de travail identique est installé temporairement et que la séquence progresse normalement, le module d'origine est confirmé défectueux.Vérifiez également les connecteurs de bord du module et la prise sur la carte principale pour la contamination ou des dommages physiques avant de conclure que le module lui-même a échoué.

Q2: L'A20B-3300-0293 est-il compatible avec les deux générations de matériel de la série 16i-A et 16i-B?

La famille de modules de processeur A20B-3300 couvre plusieurs générations de matériel de la série i. La compatibilité du -0293 avec les cartes mères et la version du logiciel système dépend de la carte mère spécifique..Au sein de la famille, différents suffixes de numéro de pièce (tels que -0290, -0291, -0293, -0295) peuvent être associés à différentes générations de matériel ou normes de connecteurs de carte mère.

Vérifiez la compatibilité avec la liste de matériel de la machine spécifique avant de commander.

La documentation électrique de la machine doit indiquer le numéro exact de pièce du module CPU installé en usine.

Q3: Après le remplacement de l'A20B-3300-0293, le CNC démarre mais montre un traitement des blocs plus lent qu'auparavant. Le module CPU pourrait-il être défectueux?

Si le CNC démarre et fonctionne mais que le traitement des blocs semble lent, le module CPU fonctionne mais peut avoir un problème avec son horloge de processeur ou son cache. apparent slowness after CPU module replacement is caused by a different CPU module variant being installed that operates at a lower clock speed or has less DRAM — confirm the replacement module's part number exactly matches the original.

Considérez également que ce qui apparaît comme un "traitement plus lent" après le remplacement de la carte peut en fait être le système effectuant des opérations de vérification ou de réétalonnage des données au cours de ses premiers cycles de fonctionnement.

Q4: La DRAM de 16 Mo de l'A20B-3300-0293 peut-elle être étendue ou améliorée en ajoutant un module de mémoire distinct?

La DRAM de l'A20B-3300-0293 est intégrée au module CPU lui-même et ne peut pas être étendue indépendamment.

Si le système a besoin de plus de mémoire de travail, the option is to install a higher-capacity CPU module (one with 32MB or more DRAM if available for the specific CNC platform) or to install an additional DRAM module on the sub-CPU board alongside the CPU module, conformément aux règles de configuration spécifiques publiées dans le manuel de connexion matérielle de FANUC pour la série CNC.

Q5: Comment doit être stocké l'A20B-3300-0293 lorsqu'il est conservé comme pièce de rechange?

Conserver dans l'emballage antistatique d'origine ou dans un sac antistatique ESD équivalent, à l'abri de l'humidité, des températures extrêmes et de la lumière directe du soleil.

Le module contient un processeur CMOS et des circuits intégrés DRAM sensibles aux décharges électrostatiques.Conditions de stockage idéales: sacs antistatiques scellés, en milieu sec à 10 ̊25°C, loin des sources de champ magnétique (moteurs, transformateurs) et non empilés avec d'autres PCB nus sans séparation de mousse entre les planches.
