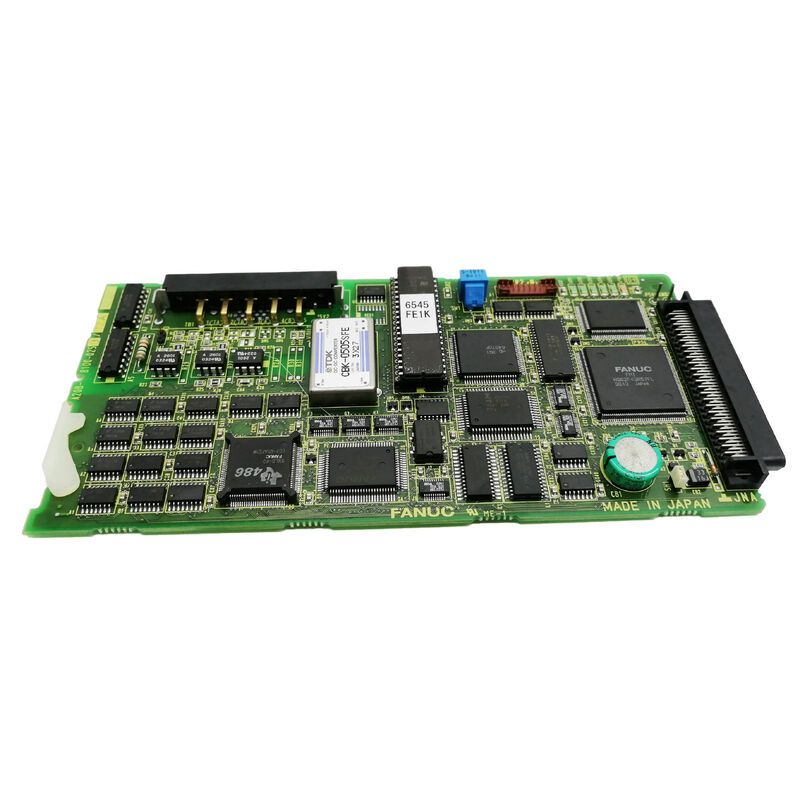

La carte de commande Fanuc A20B-8100-0462 A20B81000462 A2OB-81OO-O462

FANUC A20B-8100-0462

Numéro de la partie:A20B-8100-0462 Les États membres doivent fournir des informations détaillées sur les mesures à prendre.

Nom du fabricant:Société FANUC (Japon)

Type de produit:Le processeur principal est un circuit imprimé (LCD-mounted main board)

Système compatible:La série FANUC 210i-A CNC

Le statut:Arrêté par le fabricant

Résumé

L'A20B-8100-0462 est le circuit imprimé principal du processeur monté sur LCD pour les systèmes CNC de la série 210i-A FANUC.

Il héberge le processeur central, gère la communication entre tous les sous-systèmes, and integrates the interface to the LCD panel directly on the board — an integrated design that reduces cabling complexity and puts the CNC's processing power and display interface on a single assembly.

Le 210i-A de FANUC appartient à la gamme de haute performance de la famille CNC de la série i. Par rapport à la gamme 160i/180i, la désignation 210i couvre les contrôleurs conçus pour des applications multi-axes exigeantes.

L'architecture CNC ouverte sur ces plateformes intègre le traitement PC standard avec la capacité de contrôle de mouvement de FANUC, permettant des interfaces d'opérateur complexes, la connectivité réseau,et des fonctions de gestion des données étendues avec un contrôle précis de l'axe et de la broche.

L'A20B-8100-0462 est arrêté, il n'est plus produit par FANUC.

Les machines utilisant des commandes de la série 210i-A qui ont besoin de cette carte doivent l'obtenir à partir d'inventaires excédentaires ou rénovés.

Ces machines fonctionnent toujours dans des environnements de production à l'échelle mondiale ̇ la demande de cette carte est motivée par l'équipement d'exploitation, et non par l'intérêt historique.

Principales spécifications

L'architecture montée sur un écran LCD

L'A20B-8100-0462 n'est pas une carte montée sur un rack au sens traditionnel du CNC.

Cela place le processeur principal du CNC directement derrière l'écran d'affichage.

Le matériel de traitement et l'interface de l'opérateur constituent une unité intégrée.

Cette architecture était une direction de conception poursuivie par FANUC tout au long de la génération de la série i.L'intégration du processeur principal avec l'ensemble LCD rend le contrôleur plus compact et simplifie l'installation dans les armoires à machines-outils.

Cela signifie également que le remplacement de la carte principale du processeur nécessite de travailler à l'intérieur de l'unité LCD plutôt que dans une armoire électronique séparée.

Lorsque l'A20B-8100-0462 tombe en panne, l'ensemble LCD/MDI cesse de fonctionner comme unité complète.

L'affichage peut s'obscurcir, le CNC peut ne pas démarrer, ou des fonctions spécifiques peuvent devenir indisponibles en fonction de la nature de la défaillance.

Plateforme de la série 210i-A

Le 210i-A est une plateforme CNC capable construite pour des configurations à haut nombre d'axes et à haut choix.

Les fonctionnalités CNC ouvertes de cette génération permettent à des logiciels basés sur Windows d'être exécutés en parallèle avec le noyau de commande de mouvement de FANUCet les applications de fabrication de machines personnalisées partagent le même matériel que le noyau CNC.

La carte principale du processeur transporte cette charge de traitement en double environnement.

Il doit gérer les tâches CNC en temps réel  les boucles de position servo, l'interpolation, l'exécution PMC  sans compromis, tout en supportant simultanément les fonctions côté PC.

L'A20B-8100-0462 a été conçu pour cet environnement.

Le remplacement de cette carte nécessite la restauration de l'environnement logiciel CNC.

Le contenu du module FROM, les paramètres CNC et la configuration du logiciel côté PC nécessitent toutes une attention après l'installation.Le module FROM qui se branche sur la carte principale est un composant distinct vérifier son contenu sont en cours et compatibles avant de se mettre en marche après un remplacement de la carte.

Sources et conditions

Comme cette planche n'est plus produite, l'offre disponible est finie et diminue avec le temps.méritent d'être prioritaires par rapport aux unités dont l'état est inconnu proposées sans aucune information de service.

La série A20B-8100 a été utilisée sur plusieurs générations FANUC CNC avec différents numéros de suffixe pour différents modèles.

Ne remplacez pas une planche d'un modèle différent, même si celle-ci est identique, sans confirmer la compatibilité.

Le 210i-A a des exigences matérielles spécifiques qui ne sont pas nécessairement satisfaites par les cartes des familles 160i-A ou 180i-A, malgré la relation étroite des familles.

Questions fréquentes

Q1: Le 210i-A CNC ne démarre pas. L'écran LCD est complètement sombre. Est-ce que le A20B-8100-0462 est probablement à blâmer?

Un écran LCD complètement sombre lors de la mise sous tension peut indiquer une panne de la CPU principale, un rétroéclairage ou un onduleur LCD défaillant ou une panne d'alimentation en amont de la carte.

Vérifiez d'abord la LED du panneau d'alimentation.

Si l'alimentation atteint le panneau mais que l'écran LCD reste sombre et que le CNC ne démarre pas, la carte du processeur principal devient le principal suspect.

Un tableau qui présente des marques de brûlures visibles ou des dommages aux composants confirme le diagnostic.

Q2: Après avoir remplacé l'A20B-8100-0462, quelle est la séquence de démarrage correcte?

Démarrez le contrôleur dans l'écran BOOT (maintenant les touches appropriées pendant le démarrage Chargement ou confirmation du logiciel systèmeSortez du boot, puis restaurez les paramètres et les programmes CNC.

Si les fonctions Open CNC PC sont configurées, vérifiez ces paramètres séparément. Exécutez les axes en mode JOG pour confirmer la réponse du servo avant de remettre la machine en fonctionnement automatique.

Q3: Le module FROM semble intact. Le contenu FROM survit-il à un remplacement de la carte CPU principale?

Le module FROM est un composant physique séparé qui se branche sur la carte principale et conserve son contenu indépendamment de l'état de la carte principale du processeur.

Si le module FROM est intact et que son contenu n'est pas corrompu, le logiciel qu'il contient se charge normalement après le remplacement de la carte.

Vérifiez soigneusement le siège du module FROM après l'installation de la nouvelle carte principale

Q4: La carte A20B-8100-0462 est-elle la même que celles utilisées dans les systèmes FANUC 160i-A ou 180i-A?

Non. Le 210i-A utilise une carte CPU principale spécifique. Les modèles de la série i associés partagent la même famille de cartes A20B-8100 mais utilisent des numéros de suffixe différents.

Les 160i-A, 180i-A et 210i-A ont des exigences matérielles distinctes malgré leurs similitudes architecturales.

Q5: L'A20B-8100-0462 peut-il être réparé plutôt que remplacé?

La réparation au niveau des composants est viable dans de nombreux cas. Les défauts courants incluent des condensateurs électrolytiques défaillants (particulièrement fréquents dans les cartes qui sont en service depuis de nombreuses années), des circuits de batterie endommagés,et une mémoire de firmware corrompue.

Les panneaux endommagés physiquement par des surtensions ou des événements d'arcage peuvent ne pas être des candidats viables à la réparation.

Un centre de réparation qualifié ayant une expérience de la série i de FANUC peut évaluer la réparabilité après inspection.
