FANUC A02B-0098-B541 ██ Série 0-C Unité de contrôle CNC █ Assemblage du châssis pour 0-MC / 0-TC / 0-MF / 0-TTC

Numéro de la partie:A02B-0098-B541 Les États membres doivent fournir des informations détaillées sur les mesures à prendre.

Nom du fabricant:Société FANUC (Japon)

Type de produit:Unité de commande CNC ¥ assemblage de plaque arrière / châssis

Température de fonctionnement:0°55°C / Entreposage: à -20°60°C

Le châssis qui maintient un système de série 0-C

L'A02B-0098-B541 est l'assemblage au niveau du châssis pour le FANUC série 0-C CNC le cadre de la plaque arrière et du boîtier sur lequel le PCB maître et toutes les cartes périphériques sont montés.Dans la numérotation A02B de FANUC, ce qui désigne un système ou un ensemble de commande CNC complet, distincts des PCB individuels (série A16B, A20B).

La série 0-C était la CNC de milieu de gamme de FANUC pour les centres d'usinage et les tours à la fin des années 1980 et dans les années 1990.La demande pour l'A02B-0098-B541 provient de l'entretien de ces machines, et non de nouvelles installations.

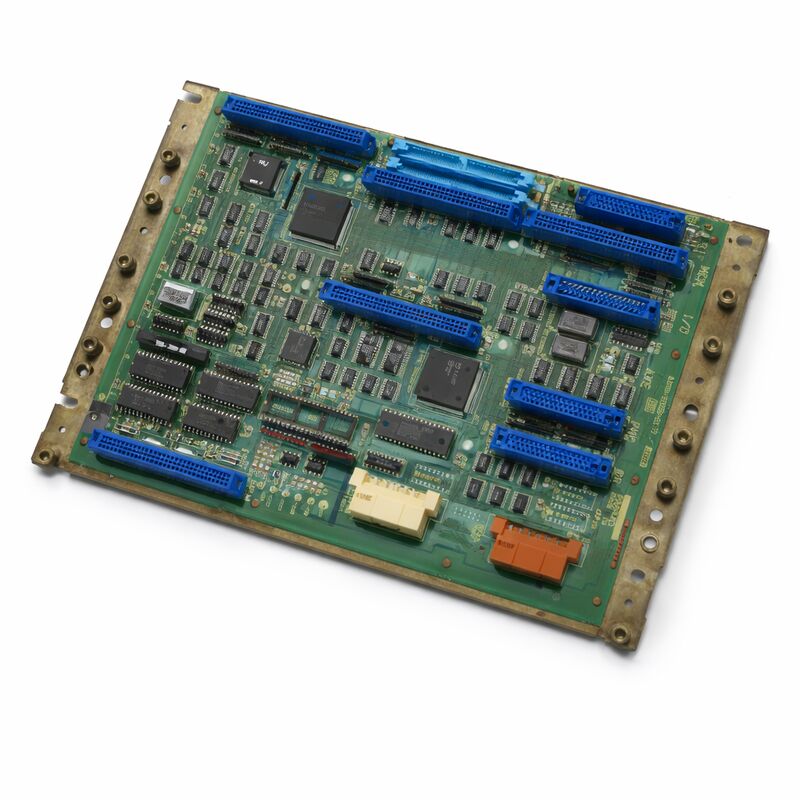

Le châssis lui-même est en grande partie un ensemble structurel passif. Il fournit les connexions de fond et les positions de montage pour le PCB maître, qui transporte le processeur central, l'interface de servo,et la logique de commande de baseLes cartes périphériques supplémentaires gèrent la mémoire, l'E/S, le contrôle des broches et l'expansion de l'axe.Différents suffixes B s'adaptent à différentes dispositions de PCB et configurations de connecteurs.

Le châssis par rapport aux PCB individuels

La compréhension de la différence entre un châssis A02B et les PCB individuels A16B/A20B permet d'éviter une erreur coûteuse d'approvisionnement.

L'A02B-0098-B541 est l'ensemble complet du châssis. Il peut inclure ou non des PCB en fonction de l'état de l'approvisionnement.La plupart des travaux d'entretien de la série 0-C nécessitent le remplacement de cartes individuelles (PCB maître), carte mémoire, carte d'E/S) plutôt que de remplacer le châssis complet.

L'unité complète A02B-0098-B541 est appropriée lorsque le châssis lui-même est endommagé mécaniquement, lorsqu'un système de secours complet est en cours de stockage,ou lorsqu'un assemblage complet est la voie de restauration la plus économiqueL'offre disponible est limitée, FANUC ne fabrique plus ce produit.

Principales spécifications

Questions fréquentes

Q1: La machine de la série 0-C montre une alarme de système à l'allumage.

Le châssis est un assemblage structurel passif. Les alarmes de démarrage indiquent presque toujours une défaillance au niveau du PCB plutôt que le châssis.connecteurs de plan arrière corrodésCommencez le diagnostic avec le PCB maître avant d'envisager le remplacement du châssis.

Q2: Les paramètres ont été perdus après une interruption de l'alimentation. Quelle est la cause probable?

Les paramètres de la série 0-C sont conservés dans la SRAM alimentée par batterie sur le PCB de mémoire.Remplacer la batterie de secours (généralement une pile au lithium 3V sur la carte mémoire), restaurer les paramètres à partir de la sauvegarde et recharger le programme d'échelle PMC si nécessaire.

Q3: Les différentes variantes du suffixe B de l'A02B-0098 sont-elles interchangeables?

Les différents suffixes B indiquent différentes variantes de châssis avec différentes dispositions de PCB et configurations de connecteurs.Confirmez que le suffixe spécifique B541 correspond à la documentation originale de la machineNe pas remplacer par un autre suffixe B sans vérifier la compatibilité avec un spécialiste de la série 0-C.

Q4: La documentation de la machine montre un suffixe B différent.

Le suffixe B définit la variante du châssis et la compatibilité n'est pas garantie entre les suffixes.Vérifiez auprès d'un technicien formé par FANUC ou d'un spécialiste de la série 0-C avant de remplacer une variante différente.

Q5: Comment le A02B-0098-B541 doit-il être stocké comme pièce de rechange?

Conserver dans un environnement propre et sec à température ambiante stable dans un emballage antistatique. Retirer la batterie de secours avant stockage à long terme et enregistrer le type de batterie.l'humiditéLaissez l'appareil atteindre la température ambiante après le stockage au froid avant de l'allumer.
