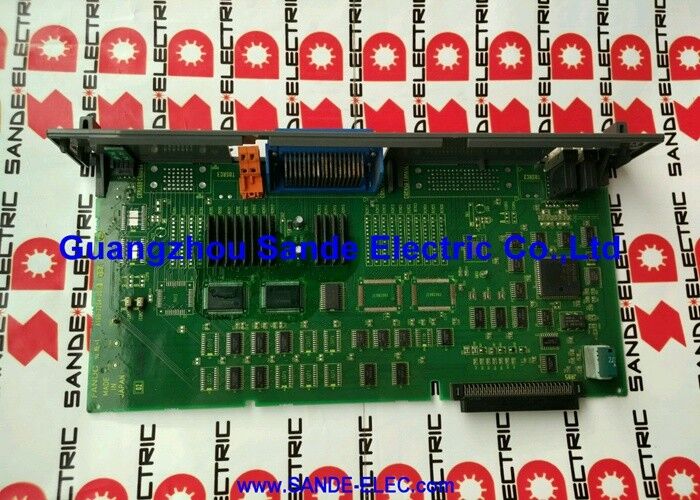

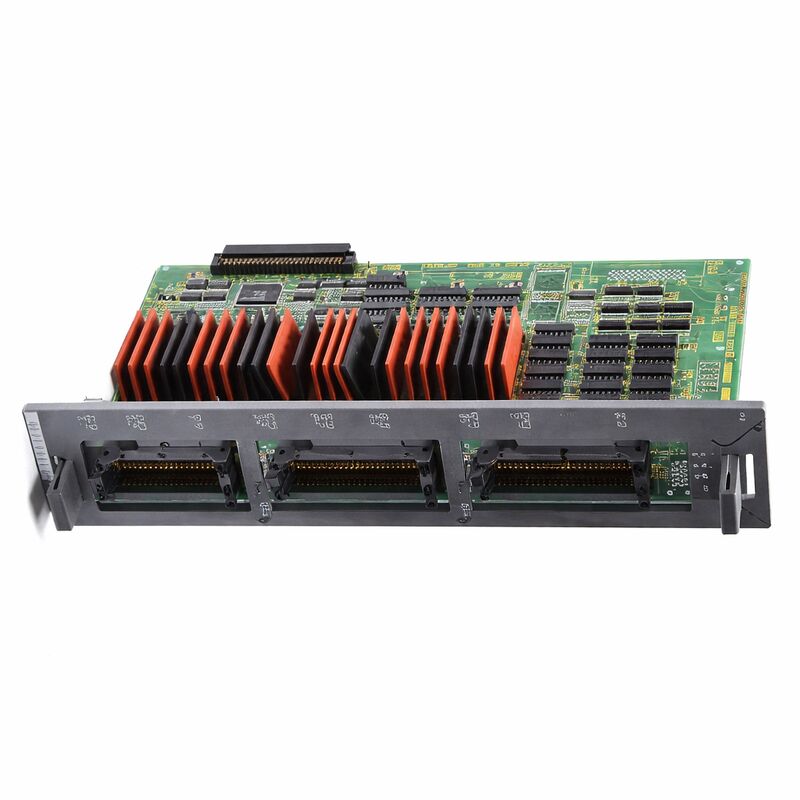

FANUC A16B-2200-0955 ∙ Sink type 104/80 I/O PCB sans haute vitesse Skip ∙ Série 16 / 18 CNC, d'origine japonaise

Numéro de la partie:Les États membres doivent fournir des informations détaillées sur les mesures prises.

Nom du fabricant:Société FANUC (Japon)

Type de produit:PCB d'entrée/sortie de la machine (type d'évier)

Série de cartes:A16B-2200: les produits de base et les produits de base

Configuration des entrées et sorties:104 Entrées numériques (DI) / 80 Sorties numériques (DO)

Type de sortie:Pour les appareils de traitement de l'air, la valeur de l'air doit être supérieure ou égale à la valeur de l'air.

Le saut à grande vitesse:Non inclus

Systèmes compatibles:La série FANUC 16, 18 CNC

Résumé

L'A16B-2200-0955 est une carte d'entrée/sortie de machine de grande capacité pour les contrôleurs CNC des séries 16 et 18 de FANUC,fournissant 104 entrées numériques et 80 sorties numériques dans une configuration de sortie de type évier sans fonction de saut à grande vitesse.

Il s'agit de l'interface physique entre la logique PMC du contrôleur CNC et les dispositifs électriques de la machine-outil ¥ chaque capteur, interrupteur,et l'actionneur que le système d'automatisation de la machine utilise se connecte à cette carte ou à travers elle.

Comparé à l'A16B-2200-0956 (qui fournit 72 sorties numériques), l'A16B-2200-0955 ajoute 8 canaux de sortie de plus, portant le total à 80.

Cette capacité additionnelle le rend plus adapté aux machines ayant des sorties plus contrôlées, où le nombre de sorties initial de 72 n'était pas suffisant.

Plus de bobines de relais, de soupapes électromagnétiques, de lampes indicateurs ou de contactors auxiliaires du moteur peuvent être placés dans le même facteur de forme de la carte.

Les 104 canaux d'entrée et les 80 canaux de sortie de la carte sont organisés en groupes et correspondent à des plages d'adresses I/O PMC spécifiques.

Le programme d'échelle PMC lit les adresses d'entrée pour connaître l'état de la machine et écrit les adresses de sortie pour commander les actions de la machine.

La carte rend ces adresses logiques réelles: lorsqu'une adresse d'entrée lit 1, cela signifie que le capteur de champ ou l'interrupteur correspondant a affirmé son signal; lorsqu'une adresse de sortie est écrite sur 1,le transistor de sortie correspondant s'allume et entraîne sa charge connectée.

Principales spécifications

104 Inputs ¢ couverture par détection mécanique

Une machine-outil avec pleine automatisation ∙ changement automatique d'outil, changement de palette, serrage de pièce, systèmes de refroidissement, convoyeur à copeaux, portes coulissantes,et les interblocs de sécurité multiples peuvent facilement accumuler 80 signaux d'entrée discrets ou plus que le PMC doit surveiller.

Les commutateurs de limite confirment les positions des axes, les commutateurs de pression confirment la pression hydraulique, les commutateurs de tige confirment les positions des chargeurs d'outils.

Les capteurs de proximité comptent les tours de poulie ou détectent la présence de pièces.

Chacune d'elles est un canal d'entrée séparé sur l'A16B-2200-0955.

Les 104 entrées de la carte fournissent une capacité pour ce niveau de complexité de la machine avec une marge d'expansion.

Les entrées sont regroupées pour partager des références 0V communes, ce qui détermine comment le câblage de champ est organisé.

Il est essentiel de maintenir un regroupement correct lors du re-câblage ou du remplacement de la carte. Le mélange de références communes entre les groupes d'entrée peut entraîner des conversations croisées entre les entrées et des lectures de signaux erronés.

80 Sorties  Capacité d'actionnement de la machine

Les 80 canaux de sortie de l'A16B-2200-0955 entraînent les actionneurs de la machine.le transistor conduit et complète le circuit à travers le dispositif connecté.

La capacité actuelle de la sortie détermine ce qu'elle peut conduire directement.

Dans le courant de sortie nominal de la carte, les appareils peuvent être entraînés directement.

La protection de la sortie est importante dans les applications de terrain.

Ces pics peuvent endommager le transistor de sortie s'il n'est pas supprimé.

Une machine qui souffle à plusieurs reprises sur les canaux de sortie manque souvent d'une protection contre le retour en arrière adéquate sur ses charges inductives.

La série A16B-2200

La série A16B-2200 propose des cartes d'E/S dans plusieurs configurations pour répondre aux différentes exigences de la machine.

Les principaux facteurs de différenciation sont le nombre de sorties, le type de sortie (évier ou source) et la présence ou l'absence de la fonction de saut à grande vitesse.

Le -0955 offre une sortie d'évier avec 80 DO, tandis que le -0956 voisin offre une sortie d'évier avec 72 DO. Le -0950 ajoute un saut à grande vitesse à la configuration d'évier 104/80.

Le -0986 est l'équivalent du type source du -0956 (72 DO, sans saut).

La compréhension de cette matrice de variante est essentielle lors de l'approvisionnement en un remplacement.

Seule la variante exacte et correcte fonctionnera correctement dans la machine d'origine. Le nombre d'E/S doit correspondre (sinon certaines fonctions de la machine perdent leurs connexions PMC),le type de sortie doit correspondre (évier/source), et la fonction de saut doit correspondre aux exigences fonctionnelles de la machine.

Questions fréquentes

Q1: Après une période d'entretien pendant laquelle la machine a été coupée pendant deux semaines, plusieurs canaux de sortie qui fonctionnaient auparavant ne peuvent plus alimenter leurs charges.Le PMC affiche les adresses commandées ONQu'est ce qui s'est passé?

Des coupures de courant de deux semaines ne causent pas de dommages à la planche.

La cause la plus probable de sorties qui étaient auparavant bonnes mais qui échouent maintenant est un problème mécanique dans le câblage de terrain ∙ les connecteurs qui se sont relâchés pendant les travaux de maintenance,ou un dispositif de terrain qui a échoué indépendamment.

Retrouvez les sorties qui ne fonctionnent pas jusqu'à leurs connexions de champ.

Si le câblage et les dispositifs de terrain sont bien testés et que le PMC confirme que l'adresse est commandée ON, le canal de sortie de la carte a échoué, éventuellement par coïncidence, pendant la période de maintenance.

Q2: L'échelle PMC de la machine a été récemment modifiée pour utiliser certaines adresses d'E/S non utilisées auparavant. Les nouvelles adresses ne répondent pas. Toutes les autres adresses d'E/S fonctionnent normalement. S'agit-il d'une défaillance de la carte?

Les adresses nouvellement attribuées qui ne répondent pas sont plus susceptibles d'être un problème de paramètre ou de configuration d'échelle qu'une erreur de carte.

Les contrôleurs CNC FANUC exigent que les adresses d'E/S soient attribuées et activées dans les paramètres PMC avant de devenir fonctionnelles.

Confirmer que les paramètres d'E/S du PMC incluent les nouvelles adresses et qu'ils sont mappés au connecteur physique correct sur l'A16B-2200-0955.

Les canaux physiques d'E/S de la carte correspondent à des plages d'adresses spécifiques définies par paramètres.

Q3: La machine génère une alarme d'"erreur de liaison DI/DO" de façon intermittente. Elle apparaît plus fréquemment lors de cycles de coupe lourds que lors de coupes au ralenti ou légères. Quelle est la cause probable?

Les erreurs de liaison E/S qui sont liées à des coupes lourdes indiquent que le bruit électrique interfère avec la communication de la liaison E/S.

Lors d'une coupe lourde, les courants moteurs, les fréquences de commutation de l'entraînement et les vibrations mécaniques augmentent.

Ces derniers génèrent plus de bruit électrique dans l'armoire de la machine.

Un câble qui partage un conduit avec des câbles d'alimentation, ou un bouclier qui n'est pas correctement mis à la terre aux deux extrémités, captera plus de bruit pendant les cycles de coupe à haute puissance.

Q4: Un groupe entier de 16 ou 32 entrées s'affiche comme actif simultanément indépendamment de l'état de l'appareil de terrain. Les autres groupes d'entrées sont normaux.

Une lecture active d'un groupe d'entrée entier indépendamment de l'état du champ suggère fortement que la référence commune pour ce groupe a été raccourcie à une tension positive quelque part dans le câblage du champ.Les entrées d'un groupe partagent une référence commune de 0V.

Si cette référence commune est connectée à 24 V par un défaut de câblage, toutes les entrées du groupe apparaissent actives.

Déconnectez le connecteur de champ pour le groupe affecté et vérifiez si le problème persiste. Si toutes les entrées du groupe sont inactives avec le champ déconnecté, la faute est dans le câblage du champ.Pas le conseil..

Q5: En comparant l'A16B-2200-0955 et l'A16B-2200-0956, le -0955 a 80 sorties contre 72. Quelle est l'implication pratique lors du remplacement de l'une par l'autre?

Si la carte d'origine a 80 sorties et est remplacée par une carte de 72 sorties,les 8 sorties qui ont été connectés aux canaux 73?? 80 sur la carte d'origine n'aura pas de sortie correspondante sur le remplacement.

Ces fonctions de la machine seront définitivement désactivées et leurs dispositifs de terrain resteront sans action.

À l'inverse, si l'original a 72 sorties et qu'un remplacement avec 80 sorties est installé, les 8 canaux supplémentaires ne sont pas utilisés mais ne causent aucun dommage.

Toujours faire correspondre exactement le nombre de sorties de la carte d'origine pour éviter la perte de la fonction de la machine.
