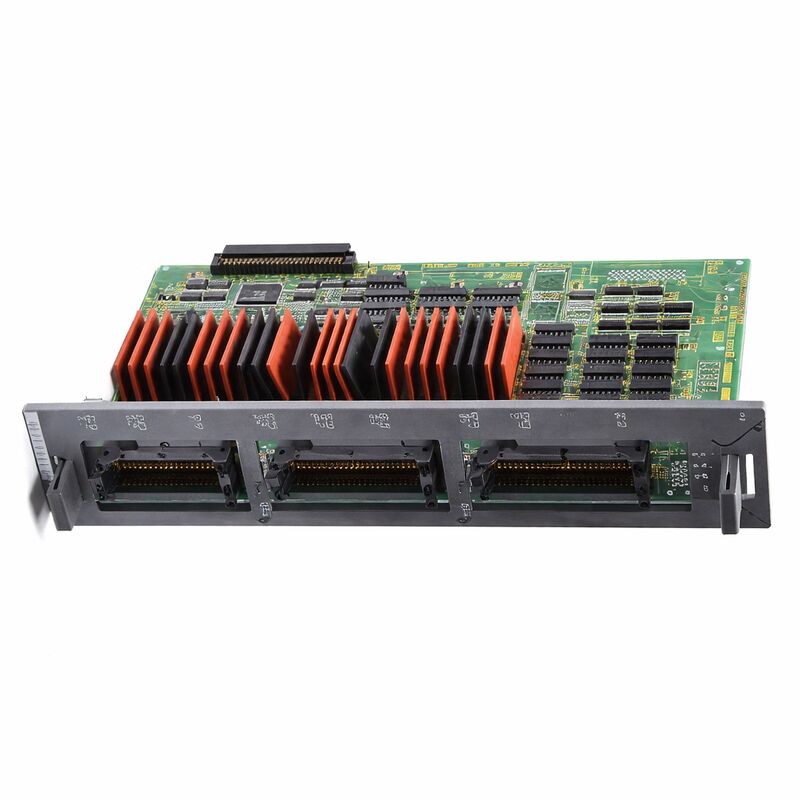

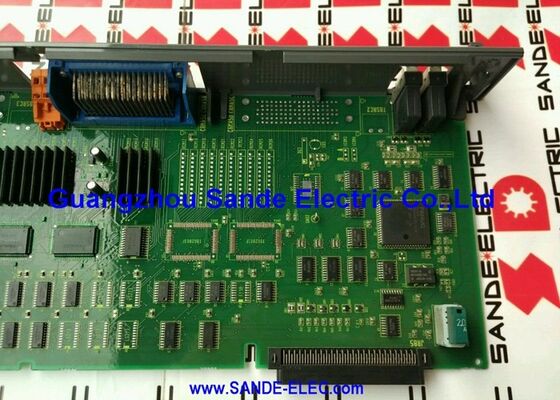

FANUC A16B-2200-0956 | Carte d'E/S de type puits 104/72 sans saut haute vitesse — CNC Série 16-A, Origine Japon

Numéro de pièce : A16B-2200-0956

Fabricant : FANUC Corporation (Japon)

Type de produit : Carte d'E/S machine (type puits)

Série de cartes : A16B-2200

Configuration des E/S : 104 entrées numériques (DI) / 72 sorties numériques (DO)

Type de sortie : Puits (NPN, courant de puits)

Saut haute vitesse : Non inclus

Systèmes compatibles : FANUC Série 16-A (FS 16-MA et compatibles)

Cartes associées : A16B-2200-0900 (carte CPU), A16B-1212-0470

Présentation

La A16B-2200-0956 est la carte d'E/S machine pour le contrôleur CNC FANUC Série 16-A — une carte de type puits à haute capacité fournissant 104 entrées numériques et 72 sorties numériques pour connecter la logique PMC du CNC aux dispositifs physiques de la machine-outil.

C'est l'interface centrale entre ce que le programme échelle décide et ce que la machine fait réellement : chaque signal d'un fin de course, d'un capteur de proximité ou d'un bouton poussoir que le PMC doit lire arrive via cette carte, et chaque sortie qui commande un relais, une électrovanne, un voyant lumineux ou un contacteur de moteur auxiliaire en sort.

La variante -0956 de la série d'E/S A16B-2200 est de type puits sans saut haute vitesse.

La désignation de sortie de type puits signifie que les pilotes de sortie de la carte tirent le circuit de charge vers la masse (0V) lorsqu'ils sont activés — la charge se connecte entre l'alimentation positive et la borne de sortie.

C'est la configuration de sortie la plus courante pour les machines-outils industrielles utilisant des circuits de commande 24V CC, et elle correspond à la convention de câblage adoptée par la grande majorité des constructeurs de machines pour cette génération de machines.

L'absence de la fonction de saut haute vitesse distingue cette carte des variantes -0950 et -0952, qui incluent cette fonctionnalité.

Le saut haute vitesse n'est requis que pour certains cycles de palpage de précision et de mesure d'outil qui exigent que le CNC verrouille la position de l'axe au moment exact où un déclenchement de palpeur se produit.

Si l'application de la machine n'utilise pas de cycles de saut haute vitesse, la -0956 offre la même capacité d'E/S 104/72 sans le circuit supplémentaire.

Cette carte se trouve dans les installations CNC Série 16-A, y compris les contrôles FS 16-MA (série A02B-0120-B502), aux côtés de la carte CPU A16B-2200-0900 et de la carte A16B-1212-0470.

Spécifications clés

Le rôle de la carte d'E/S dans le fonctionnement du CNC

La carte d'E/S est le système sensoriel et moteur du contrôleur CNC. Le CPU du CNC interprète les programmes de pièces et génère le mouvement des axes.

Le PMC (Programmable Machine Controller) exécute la logique échelle qui séquence les opérations de la machine — changements d'outils, contrôle du liquide de refroidissement, mouvements de palettes, verrouillages de sécurité, sélections de modes. Mais la logique du PMC s'exécute sur des adresses numériques qui représentent des points d'E/S abstraits.

La carte d'E/S transforme ces points abstraits en connexions électriques physiques.

Chaque dispositif de machine que le PMC lit ou contrôle a une adresse d'E/S correspondante sur la carte.

Une machine avec 60 fins de course et capteurs de proximité a besoin de 60 adresses d'entrée.

Une machine avec 50 sorties commandées — électrovannes, relais, voyants — a besoin de 50 adresses de sortie. La capacité 104/72 de la A16B-2200-0956 permet de gérer une machine substantielle avec une complexité d'automatisation considérable.

Les sorties de type puits pilotent leurs charges en connectant la borne négative de la charge à la masse. Lorsque le PMC commande une sortie à ON, le transistor correspondant dans le circuit de sortie conduit, complétant le chemin du courant à travers la charge.

Lorsque le PMC la commande à OFF, le transistor s'ouvre, interrompant le chemin du courant. Cette commutation basée sur transistor est rapide, silencieuse et sans usure par rapport aux sorties à relais mécaniques — elle peut commuter des milliers de fois par minute sans dégradation.

Circuit d'entrée — Immunité au bruit et isolation optique

Les 104 circuits d'entrée de la A16B-2200-0956 utilisent une isolation optique pour séparer le câblage de terrain des circuits logiques de la carte. Le signal de terrain de chaque canal d'entrée pilote une LED à l'intérieur d'un optocoupleur.

Le photodétecteur de l'optocoupleur génère ensuite le signal de niveau logique vu par l'adresse d'entrée du contrôleur.

La LED et le photodétecteur ne partagent aucune connexion électrique — seule la lumière traverse la barrière d'isolation.

Cette isolation est essentielle dans l'environnement des machines-outils. Le câblage de terrain longe les câbles d'alimentation des moteurs, les câbles d'alimentation des électrovannes et d'autres sources de bruit électrique.

Sans isolation, ces sources de bruit se coupleraient dans les circuits d'entrée et provoqueraient des déclenchements erronés — le PMC verrait des entrées changer d'état sans qu'aucun événement physique ne se produise. Le couplage optique élimine ce chemin de couplage.

Le câblage de terrain peut transporter son bruit sans qu'aucun de celui-ci n'atteigne la logique du contrôleur.

Puits vs Source — Adaptation au câblage de la machine

La désignation de type puits de la A16B-2200-0956 décrit comment les transistors de sortie sont configurés. Les sorties de type puits tirent la borne de sortie vers la masse lorsqu'elles sont actives, de sorte que la charge se connecte du rail d'alimentation positif à la borne de sortie.

Dans les systèmes de commande 24V CC, cela signifie que la borne de sortie oscille entre 0V (actif) et environ 24V (inactif).

Les sorties de type source (comme on en trouve dans la variante compagnon -0986) fonctionnent en sens inverse — la borne de sortie connecte l'alimentation positive à la charge lorsqu'elle est active, et la charge se connecte de la borne de sortie à la masse.

Le câblage d'origine du constructeur de la machine détermine quel type est correct. Mélanger des cartes de sortie puits et source dans une machine câblée pour l'autre type entraînerait un comportement inversé de toutes les sorties — allumées lorsqu'elles sont commandées éteintes et vice versa.

Confirmez toujours le type de la carte d'origine avant de rechercher un remplacement.

FAQ

Q1 : Le CNC affiche un grand nombre d'alarmes de liaison d'E/S PMC simultanément après une surtension dans l'atelier. De nombreuses entrées sont actives alors que les dispositifs de terrain correspondants sont confirmés comme étant désactivés. La carte d'E/S est-elle endommagée ?

Une surtension qui contourne les optocoupleurs de la carte peut provoquer des défaillances d'entrée multiples où les entrées apparaissent actives quel que soit l'état des dispositifs de terrain.

Ceci est cohérent avec des optocoupleurs endommagés — un événement de surtension peut détruire l'isolation dans la couche de couplage de l'optocoupleur, laissant le photodétecteur conducteur en permanence.

Si plusieurs canaux d'entrée présentent un état incorrect simultanément après un événement de surtension, un dommage de la carte est la cause probable et un remplacement est approprié.

Q2 : Seules quelques sorties spécifiques ont cessé de fonctionner. Le PMC indique que les adresses correspondantes sont commandées ON mais que les dispositifs de terrain ne répondent pas. D'autres sorties sur la même carte sont normales. Que faut-il vérifier ?

Les défaillances de canaux de sortie isolés — où quelques sorties spécifiques cessent de fonctionner tandis que d'autres restent fonctionnelles — résultent le plus souvent de la défaillance de transistors de sortie individuels en circuit ouvert. Il s'agit d'un défaut au niveau des composants.

Vérifiez d'abord le fusible associé ou la protection contre les surintensités pour les canaux affectés — certains groupes de sorties partagent un fusible commun, et un fusible grillé arrête toutes les sorties de ce groupe.

Si les fusibles sont intacts et que le PMC confirme que les adresses sont commandées ON, les transistors de sortie ont échoué et une réparation ou un remplacement de la carte est nécessaire.

Q3 : Après avoir remplacé la A16B-2200-0956, certaines entrées qui fonctionnaient auparavant lisent maintenant incorrectement. Qu'est-ce qui pourrait en être la cause ?

Des lectures d'entrée incorrectes après le remplacement de la carte indiquent généralement un problème de mappage d'adresses d'E/S ou un connecteur qui n'est pas complètement enclenché.

Le connecteur entre la carte et le câblage de terrain doit être complètement engagé — un connecteur partiellement inséré peut laisser certains canaux d'entrée déconnectés.

Vérifiez que tous les connecteurs sont complètement enclenchés.

Confirmez également que les paramètres d'adresse d'E/S de la carte de remplacement correspondent à l'installation d'origine, car certaines configurations nécessitent la vérification des paramètres des commutateurs DIP ou des paramètres après le remplacement de la carte.

Q4 : La A16B-2200-0956 est-elle interchangeable avec la A16B-2200-0986 ?

Les deux cartes offrent 104/72 E/S sans saut haute vitesse, mais la -0956 est de type puits et la -0986 est de type source. Elles ne sont pas interchangeables dans une application machine. Le câblage de terrain de la machine est conçu pour un type de sortie spécifique.

L'installation du mauvais type inverse toute la polarité des sorties — les sorties s'allument lorsqu'elles sont commandées éteintes et s'éteignent lorsqu'elles sont commandées allumées.

Faites toujours correspondre exactement le type de la carte d'origine (puits ou source).

Q5 : La machine produit occasionnellement une alarme de liaison d'E/S PMC qui disparaît au redémarrage. La carte est en service depuis de nombreuses années. Qu'est-ce qui pourrait se détériorer ?

Les alarmes de liaison d'E/S intermittentes qui disparaissent au redémarrage, sans dommage matériel, sont souvent causées par le vieillissement des condensateurs électrolytiques dans la section d'alimentation de la carte.

Les condensateurs dégradés permettent une ondulation de la tension d'alimentation qui peut provoquer des erreurs de communication occasionnelles à l'interface de liaison d'E/S.

Le défaut est intermittent car les condensateurs sont marginaux, pas complètement défaillants.

Un remplacement préventif des condensateurs sur une carte présentant ce comportement à cet âge restaure un fonctionnement fiable sans nécessiter un remplacement complet de la carte.
