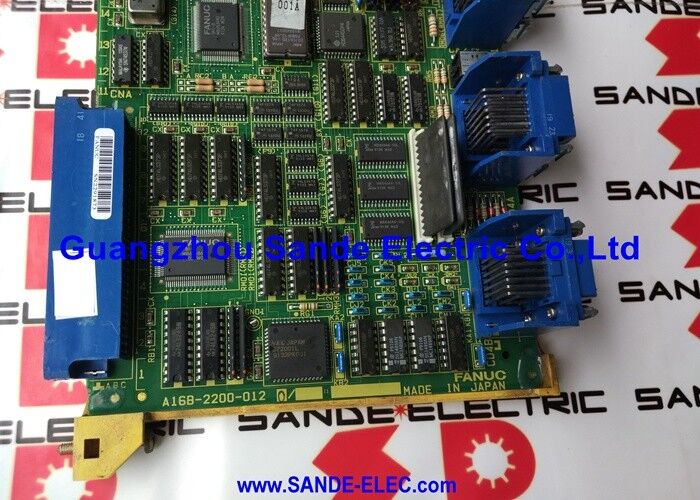

Le tableau de bord du conducteur FANUC utilisé A16B-2201-0101 A16B22010101 A16B-22O1-O1O1

FANUC A16B-2201-0101 | PCB mémoire avec interface de broche série — CNC FANUC série 0/C/D

Carte mémoire et liaison série de broche dans un seul PCB

L'A16B-2201-0101 remplit deux fonctions sur le PCB maître FANUC série 0 (0C, 0D, 0F). Il fournit la mémoire du programme système pour la commande 32 bits de la série 0 et comporte l'interface de broche série (SP) - le chemin de communication fibre optique ou fibre vers fil qui connecte la CNC à l'amplificateur de broche CA.

La mémoire système de base de 32 Ko s'étend à 128 Ko avec des circuits intégrés de mémoire supplémentaires installés sur la carte. Pour les configurations en échelle PMC-L, les puces du programme PMC sont stockées sur la carte mémoire plutôt que dans la mémoire principale. La perte de cette carte signifie perdre simultanément la mémoire du programme stocké dans la CNC et la liaison de communication de la broche – les deux fonctions sont sur le même PCB.

L'interface de broche série est la deuxième caractéristique distinctive de la carte. Sur les machines équipées de modules de broche de la série Alpha (SPM), la liaison fibre optique de cette carte se connecte via un convertisseur au SPM. Sur les machines équipées d'amplificateurs série AC antérieurs (la série à boîtier jaune), la liaison fibre optique va directement de cette carte au variateur. L'interface fibre transporte les commandes de vitesse de broche et les retours entre la CNC et le variateur de broche.

Spécifications clés

Après remplacement – Rechargement complet des paramètres requis

Le remplacement de l'A16B-2201-0101 nécessite un rechargement complet des paramètres. Les paramètres CNC de la machine, les données PMC et le contenu du programme doivent être restaurés à partir de la sauvegarde après l'échange de la carte. Une sauvegarde actuelle confirmée est obligatoire avant de commencer tout remplacement de carte mémoire sur une CNC série 0.

Sans sauvegarde, la restauration de la configuration d'origine de la machine nécessite la reconstruction du jeu de paramètres à partir de la documentation, ce qui prend du temps et nécessite une connaissance détaillée de la configuration d'origine de la machine.

La variante adjacente A16B-2201-0103 est également utilisée dans la famille de la série 0. Confirmez le suffixe exact -0101 sur l'étiquette de la carte installée avant de commander.

FAQ

Q1 : Qu'est-ce que « Serial SP » dans la description de cette carte ?

Serial SP fait référence à l'interface de broche série - un lien de communication par fibre optique entre la CNC et l'amplificateur de broche AC. Cette liaison transmet les commandes de vitesse de broche de la CNC au lecteur de broche et renvoie le retour d'information de la broche. Sans une connexion série SP fonctionnelle, la CNC ne peut pas contrôler la broche.

Q2 : La machine affiche des alarmes de broche ainsi que des erreurs de mémoire CNC. Cette carte pourrait-elle être en faute ?

Oui. Les deux fonctions (mémoire système et interface de broche série) résident sur cette seule carte. Un A16B-2201-0101 défaillant peut produire simultanément des alarmes de mémoire CNC et des défauts de communication de broche. Avant de remplacer la carte, vérifiez les connexions du câble à fibre optique aux deux extrémités et vérifiez que toutes les cartes mémoire sont bien installées sur la carte.

Q3 : Le remplacement de l'A16B-2201-0101 nécessite-t-il une remise en service complète de la machine ?

Cela nécessite un rechargement complet des paramètres : tous les paramètres CNC, les données PMC et les programmes pièce doivent être restaurés à partir de la sauvegarde. Si une sauvegarde en cours existe, le processus de rechargement est défini. Si aucune sauvegarde n'existe, les paramètres doivent être reconstruits à partir de la documentation, ce qui est nettement plus complexe. Effectuez toujours une sauvegarde complète avant de retirer la carte.

Q4 : Quelle est la différence entre A16B-2201-0101 et A16B-2201-0103 ?

Les deux font partie de la série A16B-2201 pour le contrôle FANUC de la série 0 et sont des variantes étroitement liées. Ils diffèrent par la configuration spécifique de la mémoire et les détails de l'interface pour différentes configurations de machines de la série 0. Confirmez le suffixe exact sur l'étiquette de la carte installée — les deux variantes ne sont pas nécessairement interchangeables.

Q5 : L'A16B-2201-0101 est-il compatible avec la CNC FANUC 16i ou 18i ?

L'A16B-2201-0101 est spécifique à la série FANUC 0 (0C, 0D, 0F) — la génération précédente de CNC série 0 32 bits. Les 16i et 18i sont des générations CNC différentes utilisant différentes séries de cartes. Cette carte n'est pas compatible avec les commandes de la série i.
