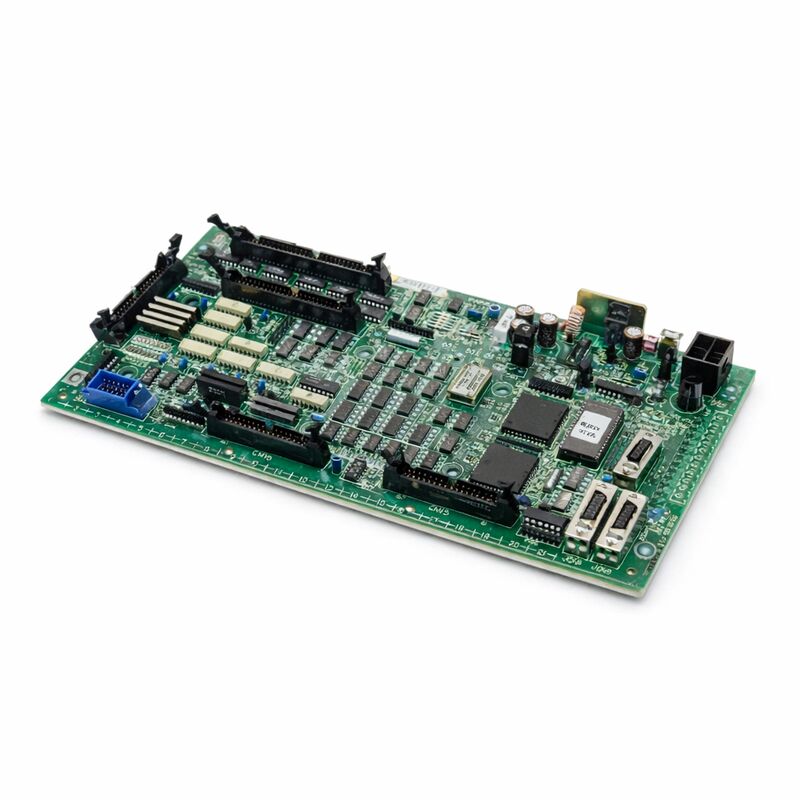

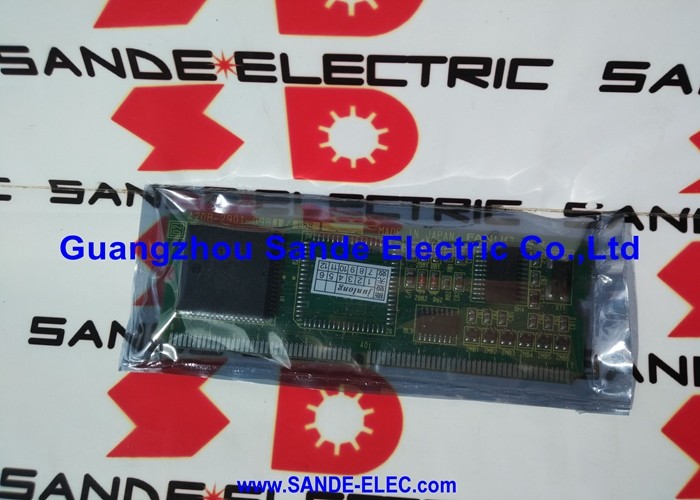

FANUC A16B-2201-0110 | Carte d'interface d'E/S du panneau opérateur — Série 16i / 18i / 21i (F16M/T), Origine Japon

Numéro de pièce : A16B-2201-0110

Fabricant : FANUC Corporation (Japon)

Type de produit : Carte d'interface d'E/S du panneau opérateur (Interface du panneau machine)

Série de cartes : A16B-2201

Systèmes compatibles : FANUC Série 16i, 18i, 21i (F16M/T)

Description : Unité d'interface du panneau opérateur de machine

Aperçu

L'A16B-2201-0110 est la carte d'interface d'E/S du panneau opérateur pour les contrôleurs CNC FANUC des séries 16i, 18i et 21i — spécifiquement pour les configurations de panneau opérateur de machine F16M et F16T. Cette carte est le pont physique et électronique entre le matériel du panneau opérateur de la machine et la logique du PMC (Programmable Machine Controller) du contrôleur CNC. Chaque pression de bouton, sélection de commutateur et lampe témoin sur le panneau opérateur de la machine passe par cette carte.

Le panneau opérateur est l'endroit où l'être humain rencontre la machine.

Les potentiomètres de réglage du taux d'avance, les commutateurs de sélection de mode, les boutons de déplacement d'axe, le démarrage de cycle, la mise en attente d'avance, le bloc unique — toutes ces commandes physiques sont câblées sur la carte d'E/S du panneau opérateur.

La carte reçoit les signaux électriques de ces commandes, les convertit en états numériques et les présente au PMC via son interface d'E/S.

Dans le sens retour, la logique de sortie du PMC — qui commande les lampes témoins et les affichages d'état du panneau — sort par cette carte vers les circuits de lampes physiques.

Sans un A16B-2201-0110 fonctionnel, le panneau opérateur de la machine devient inopérant.

Le CNC peut continuer à fonctionner en interne, mais l'opérateur perd la capacité de commander la machine via le panneau.

De manière tout aussi importante, les entrées critiques du panneau comme le bouton d'arrêt d'urgence et la fonction de mise en attente d'avance transitent par cette carte — une carte d'E/S de panneau défectueuse peut compromettre la capacité de la machine à répondre aux commandes de sécurité de l'opérateur via le panneau.

Spécifications clés

E/S du panneau — La couche d'interface matérielle

La carte d'E/S du panneau opérateur occupe une position architecturale spécifique dans le système CNC. La carte CPU principale du contrôleur CNC gère l'exécution des programmes et l'interpolation de mouvement. Le PMC exécute la logique ladder de la machine.

La carte d'E/S du panneau gère l'interface électrique avec le monde physique du panneau de la machine.

Les panneaux de machine contiennent des dizaines ou des centaines de boutons-poussoirs individuels, de commutateurs à clé, de commutateurs sélecteurs et de lampes témoins.

Chacun d'eux est un circuit électrique séparé avec son propre câblage. Sans l'architecture d'entrée/sortie organisée de la carte d'E/S du panneau, chacun de ces circuits nécessiterait des connexions directes et individuelles aux circuits logiques du CNC — un arrangement peu pratique en termes d'immunité au bruit, de complexité du câblage et de distance.

La carte d'E/S du panneau résout ce problème en concentrant le câblage du panneau dans une interface structurée et conditionnée.

Les circuits d'entrée de la carte fournissent une isolation optique entre le câblage du panneau 24V CC côté terrain et les circuits logiques du contrôleur.

Cette isolation bloque le bruit et les surtensions qui pourraient se propager du câblage du panneau — qui traverse l'armoire de la machine à côté des câbles d'alimentation — vers la logique sensible du contrôleur.

Les circuits de sortie de la carte commandent les circuits des lampes témoins.

Ceux-ci nécessitent plus de courant que la logique du contrôleur ne peut en fournir directement. Les pilotes de sortie sur la carte d'E/S du panneau comblent cette lacune, fournissant le courant nécessaire pour allumer les lampes tandis que la logique du contrôleur se contente de définir un bit de sortie numérique.

Contexte d'application F16M/T

L'A16B-2201-0110 dessert les configurations F16M (centre d'usinage) et F16T (centre de tournage) de la plateforme Série 16i. Cette distinction est importante car les centres d'usinage et les centres de tournage ont des dispositions de panneau opérateur et des exigences d'E/S différentes.

La configuration M comprend des entrées et sorties spécifiques adaptées aux fonctions supplémentaires d'un centre d'usinage — signaux de prêt de changement d'outil, entrées d'orientation de broche, signaux de changement de palette. La configuration T répond aux différentes exigences d'E/S d'un centre de tournage.

L'A16B-2201-0110 gère les exigences d'E/S de ces types de panneaux opérateurs, fournissant les affectations de signaux et les nombres de canaux appropriés pour le type de machine spécifique.

L'installation d'une carte spécifiée pour un type de machine différent pourrait entraîner un mappage d'E/S incorrect, même si la carte s'ajuste physiquement et que les types de connecteurs correspondent.

Diagnostic des défaillances d'E/S du panneau

Les défaillances de la carte d'E/S du panneau produisent des symptômes visibles et immédiats. Les boutons du panneau qui cessent de répondre, les lampes témoins qui restent allumées en permanence ou éteintes en permanence quel que soit l'état de la machine, les sélecteurs de mode qui semblent n'avoir aucun effet — ce sont tous des caractéristiques d'une carte d'E/S de panneau défaillante ou en panne.

Les écrans de diagnostic du PMC du CNC sont l'outil de diagnostic principal.

Ces écrans affichent l'état en temps réel de chaque adresse d'E/S dans le PMC. Pour un défaut suspecté d'E/S de panneau, le technicien surveille les adresses d'entrée du PMC correspondant à des boutons spécifiques du panneau tout en appuyant et relâchant physiquement chaque bouton. Si l'adresse change d'état correctement, ce canal d'entrée est fonctionnel. S'il ne répond pas, le défaut se situe dans la carte, le câblage ou le dispositif du panneau lui-même.

La défaillance simultanée de plusieurs canaux d'entrée ou de sortie — en particulier des canaux qui partagent le même groupe de connecteurs sur la carte — suggère fortement un défaut de carte plutôt que des problèmes de câblage. Les défauts de câblage individuels affectent généralement un seul signal à la fois.

Les défauts de connecteur ou de carte affectent plusieurs groupes de signaux simultanément.

FAQ

Q1 : Le bouton de démarrage de cycle de la machine ne fonctionne plus. Le CNC n'affiche aucune alarme et semble par ailleurs normal. Cela pourrait-il être l'A16B-2201-0110 ?

Vérifiez l'écran de diagnostic du PMC pour l'adresse d'entrée du démarrage de cycle tout en appuyant sur le bouton. Si l'adresse change d'état, la carte lit correctement l'entrée du bouton — le problème se situe dans la logique ladder du PMC ou dans les conditions de mode du CNC qui contrôlent la fonction de démarrage de cycle.

Si l'adresse ne change pas d'état lorsque le bouton est enfoncé, et que la résistance de contact du bouton est confirmée comme étant bonne avec un multimètre, le circuit d'entrée de la carte pour ce canal est défaillant.

Q2 : Plusieurs lampes témoins du panneau sont allumées en permanence quel que soit l'état de la machine. Le PMC indique que les adresses de sortie de ces lampes sont commandées sur OFF. Qu'est-ce qui ne va pas avec la carte ?

Les lampes commandées sur OFF mais allumées en permanence indiquent que les circuits de commande de sortie pour ces canaux sont défaillants à l'état conducteur.

Les pilotes devraient s'éteindre lorsqu'ils sont commandés par le PMC, mais un pilote défaillant reste conducteur.

Il s'agit d'un défaut au niveau de la carte dans la section des pilotes de sortie. Les canaux affectés ne peuvent pas être corrigés par des modifications logicielles — la carte nécessite une réparation ou un remplacement.

Q3 : Après un orage à proximité, le panneau a complètement cessé de répondre — aucun bouton ne fonctionne, aucune lampe ne s'allume. La machine démarre par ailleurs normalement. Est-ce la carte ?

Les orages produisent des surtensions qui peuvent endommager les circuits de protection d'entrée des cartes connectées au câblage de terrain externe.

La carte d'E/S du panneau est directement connectée au câblage du panneau qui agit comme une antenne pour l'énergie de surtension.

Les composants de protection d'entrée peuvent avoir été endommagés tandis que les autres circuits de la carte restent intacts. Inspectez la carte pour tout dommage visible.

Si aucun dommage n'est visible mais que le schéma de défaut — perte complète du panneau avec fonctionnement normal du CNC — est cohérent, remplacez la carte et testez.

Q4 : La carte de remplacement A16B-2201-0110 a été installée. Le panneau répond maintenant, mais un bouton spécifique semble avoir la mauvaise fonction. Qu'est-ce qui pourrait causer cela ?

Une fonction de bouton incorrecte après le remplacement de la carte indique généralement une inadéquation d'adresse d'E/S — les paramètres du PMC ou la logique ladder qui mappent les adresses d'E/S physiques aux fonctions CNC peuvent devoir être vérifiés.

Dans certaines configurations, l'affectation des adresses d'E/S est définie par des paramètres ou une configuration de connecteur qui doit correspondre à la configuration de la carte d'origine.

Vérifiez les affectations des adresses d'E/S dans l'écran de diagnostic du PMC par rapport à la documentation de câblage de la machine.

Q5 : La carte semble intacte mais le panneau de la machine a toujours eu un bouton qui enregistre de manière intermittente. Cela pourrait-il être la carte ou le bouton lui-même ?

Une défaillance intermittente d'un seul bouton est plus probablement un problème matériel du panneau — un contact de bouton usé, un connecteur avec une résistance élevée sur ce canal spécifique, ou un fil endommagé dans le câble de ce bouton — qu'un défaut de carte. Les défauts de carte qui produisent un comportement intermittent ont tendance à affecter plusieurs canaux.

Testez directement la résistance de contact du bouton. Inspectez le câblage de ce bouton. Si le câblage et le contact sont bons et que le défaut persiste, le circuit d'entrée de la carte pour ce canal est marginal.
