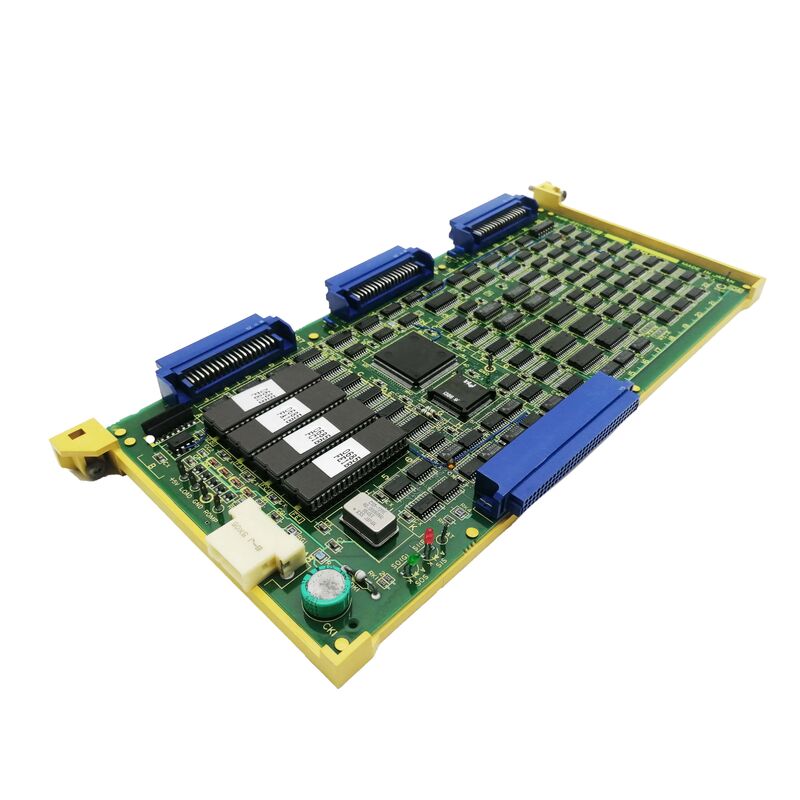

A16B-2201-0351 FANUC Série 15-B PCB tampon à plusieurs axes Sub CPU / Max Sub-B / Contrôle à plusieurs axes / Contrôle synchrone / Série 15-B

L'architecture du sous-CPU de la série 15-B Pourquoi un deuxième processeur?

La série FANUC 15-B est conçue pour les machines-outils multiaxes les plus exigeantes, les lignes de transfert, les grands centres d'usinage multifonctions,et systèmes de fabrication flexibles où le nombre d'axes atteint 8La gestion simultanée de ce nombre d'axes impose des taxes sur le budget en temps réel du processeur principal.

La série 15-B s'en occupe grâce à une architecture de sous-CPU: le processeur principal gère les principales fonctions CNC (interpolation de programme, interface utilisateur, communication),tandis qu'une carte de sous-CPU dédiée gère le contrôle de l'axe étendu et les fonctions synchrones. La carte A16B-2201-0351 est cette carte de sous-CPU avec la désignation "Max Sub-B" indiquant qu'elle porte la capacité maximale disponible dans l'option de sous-CPU pour la série 15-B.

Informations clés sur le produit

Max Sub-B

Au sein de la famille de cartes de sous-CPU de la série 15-B, plusieurs variantes offrent différents niveaux de capacité:

• A16B-2201-0310 (sub-A, à grande vitesse):Processeur de sous-processus à haute vitesse pour les applications nécessitant une réponse rapide de l'axe
• A16B-2201-0331: Les États membres doivent fournir des informations détaillées sur la situation.Spécialement conçu pour la commande multiaxe, la commande synchrone et la vérification des dysfonctionnements
• A16B-2201-0351 (sous-section maximale B):La carte de sous-CPU de spécifications maximales, fournissant l'ensemble complet de capacités de contrôle multi-axes, synchrones et de dysfonctionnement

La désignation "Max" pour l'A16B-2201-0351 indique qu'il est équipé de l'ensemble de caractéristiques maximales de la sous-classe B, adapté aux configurations les plus exigeantes de la série 15-B.

Scénarios d'application

Faute du sous-CPU du grand centre d'usinage:Un centre d'usinage multi-axes de la série 15-B avec 12 axes contrôlés développe une alarme liée à la carte de sous-CPU. Les axes 5 ¢ 12 ne sont pas disponibles.Le remplacement rétablit le fonctionnement complet sur plusieurs axes.

défaut de régulation de l'axe synchrone:Une machine de type portique avec des axes de portique synchronisés développe une alarme de contrôle synchrone.Le remplacement de la planche rétablit le mouvement coordonné de la paire d'axes synchrones.

Questions fréquentes

Q1: Quelle est la différence entre A16B-2201-0351 (sub-B maximale) et A16B-2201-0331?

Les deux cartes fournissent des fonctions de commande multi-axe, de commande synchrone et de contrôle de dysfonctionnement pour la série 15-B.L'A16B-2201-0351 est désigné "Max Sub-B" indiquant une capacité supérieure ou des ressources de traitement supplémentaires par rapport à l'A16B-2201-0331. Confirmer à partir de la documentation matérielle de la série FANUC 15-B quelle sous-variante de processeur est requise pour la configuration spécifique de l'axe du système.

Q2: Le remplacement de l'A16B-2201-0351 nécessite-t-il de réinitialiser les paramètres de l'axe?

Les paramètres multi-axes et synchrones sont stockés dans la mémoire de paramètres principale du CNC, et non dans la carte du sous-CPU.Après installation du remplacement, le CNC rétablit la communication avec la carte du sous-CPU et applique la configuration existante de l'axe.

Q3: Quelles alarmes CNC indiquent que l'A16B-2201-0351 a échoué plutôt qu'une défaillance de l'entraînement d'axe?

Les défauts de la carte du sous-CPU génèrent généralement des alarmes qui affectent plusieurs axes simultanément spécifiquement les axes au-delà de la capacité native du processeur principal.Si les axes 1 ′4 fonctionnent normalement mais les axes 5 ′+ toutes les alarmes ensembleLes alarmes à un seul axe (un axe hors d'un ensemble) pointent plus souvent vers le servo-entraînement ou le moteur pour cet axe spécifique plutôt que vers le sous-CPU.

Q4: L'A16B-2201-0351 est-il compatible avec les systèmes CNC de la série 15-A ou de la série 15-C?

L'A16B-2201-0351 est confirmé pour la série 15-B. La série 15-A utilise un matériel de carte de sous-CPU différent (comme l'A16B-2200-0081 pour les fonctions d'axe additionnel).La série 15-C (le cas échéant) dispose de sa propre génération de matériel. Veuillez toujours spécifier le modèle exact de la série 15 (15-A, 15-B, 15-C) lors de l'approvisionnement de cette carte.

Q5: Quelle sauvegarde de données est requise avant de remplacer A16B-2201-0351?

Comme pour toute maintenance de la carte de l'unité principale CNC, effectuez une sauvegarde complète avant le remplacement tous les paramètres CNC (y compris les paramètres spécifiques à l'axe et les paramètres d'axe synchrone), tous les programmes de pièces, les données d'outil,données de compensation de travailLa carte sous-CPU elle-même ne stocke pas les données du programme, mais la sauvegarde assure la récupération si tout autre problème se produit pendant le processus de remplacement de la carte.
