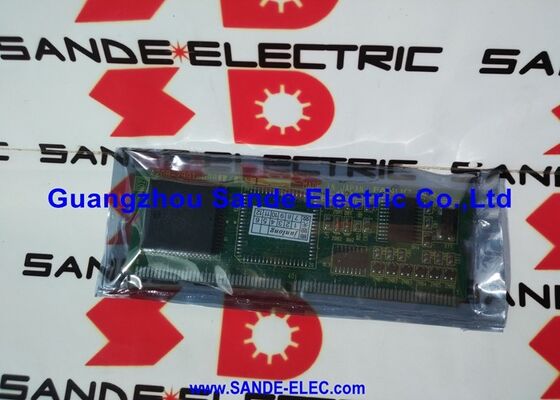

Le tableau Fanuc PCB est entièrement neuf

A16B-2201-0440 | PCB de commande de broche AC FANUC — A06B-6064-H3xx / Interface série fibre optique / Gamme de broches 6 kW – 30 kW

A06B-6064-H3xx — La dernière génération de variateurs de broche CA à cadre jaune

L'A16B-2201-0440 est installé sur toute la série A06B-6064-H3xx de servomoteurs de broche AC FANUC. Ces disques représentent la dernière génération d'amplificateurs à broche à cadre en plastique ABS jaune ouvert de FANUC — identifiables par leur conception distinctive de boîtier jaune à cadre ouvert avant que FANUC ne passe à un matériel de disque entièrement fermé.

La désignation « H3xx » au sein de la famille A06B-6064 identifie les modèles de puissance moyenne à grande, couvrant les puissances de moteur de broche de 6 kW à 30 kW. Cette gamme répond à la grande majorité des besoins en puissance des broches des centres d'usinage CNC et des centres de tournage.

Spécifications clés

6 kW à 30 kW — Une seule carte de contrôle sur toute la plage de puissance

L'A16B-2201-0440 dessert toute la gamme de puissance A06B-6064-H3xx, depuis les broches de centre d'usinage d'entrée de gamme de 6 kW jusqu'aux broches de coupe robustes de 30 kW. La même architecture de carte de contrôle série couvre cette quintuple plage de puissance, avec la section de puissance de chaque modèle de variateur adaptée à sa puissance nominale tandis que la carte de contrôle et l'interface de communication restent cohérentes.

Ce point commun à carte unique simplifie la gestion des pièces de rechange : une carte A16B-2201-0440 couvre tous les entraînements de broche H3xx de la gamme, quelle que soit la puissance nominale du moteur de broche.

Scénarios d'application

A06B-6064-H3xx alarme de broche — défaut de carte de contrôle :Un centre d'usinage FANUC développe des alarmes de broche. Après vérification du moteur de broche et de la liaison fibre optique, la carte de contrôle A16B-2201-0440 est identifiée. Le remplacement rétablit la communication de la broche série et la fonction d'entraînement de la broche.

Maintenance du variateur de broche en série :L'entraînement de broche A06B-6064-H3xx d'un centre de tournage CNC subit le remplacement de la carte de contrôle. L'A16B-2201-0440 est le remplacement correct pour tous les modèles H3xx de la gamme 6 kW à 30 kW.

FAQ

Q1 : Quels modèles de variateurs A06B-6064-H3xx spécifiques utilisent le A16B-2201-0440 ?

L'A16B-2201-0440 est installé sur toute la série A06B-6064-H3xx — tous les numéros de modèle H3xx de la famille A06B-6064 d'entraînements de broche série à cadre jaune. La désignation « H3xx » couvre plusieurs modèles spécifiques (H301, H302, H303, etc.) partageant tous la même carte de commande de broche série. Confirmez sur la plaque signalétique avant du lecteur que le modèle de lecteur indique A06B-6064-H3xx.

Q2 : Quel câble à fibre optique relie l'A16B-2201-0440 à la CNC, et comment puis-je diagnostiquer les défauts de communication par fibre optique ?

La liaison de broche à fibre optique utilise le câble à fibre optique en plastique standard de FANUC avec des connecteurs de transmission et de réception définis sur la carte A16B-2201-0440. Un défaut de communication s'affiche sous la forme d'une alarme série de broche (généralement une alarme SP9730 ou une erreur de liaison série similaire) sur l'écran de la CNC. Effectuer le diagnostic en : vérifiant les dommages physiques du câble ou la contamination aux extrémités du connecteur de fibre, vérifiant que la carte d'interface série de broche de la CNC fonctionne et vérifiant que le variateur est alimenté et dans le bon état de fonctionnement avant que la liaison puisse être établie.

Q3 : Le remplacement de l'A16B-2201-0440 nécessite-t-il une nouvelle saisie des paramètres de broche ?

Les paramètres de broche résident dans la mémoire des paramètres de la CNC et non dans la carte de contrôle du variateur de broche. Après avoir installé le remplacement A16B-2201-0440, la CNC télécharge à nouveau les paramètres de broche sur le variateur via la liaison série lors de l'initialisation à la mise sous tension. Vérifiez la réponse correcte de la vitesse de broche sur toute la plage avant de retourner en production.

Q4 : Quelles précautions de sécurité s'appliquent avant d'accéder à l'A16B-2201-0440 à l'intérieur de l'entraînement de broche ?

Couper et verrouiller l'alimentation secteur de l'entraînement de broche. Le bus CC de la série A06B-6064 conserve la charge après la coupure de l'alimentation secteur — vérifiez que le bus CC est inférieur à 30 V à l'aide d'un voltmètre calibré avant d'accéder aux cartes internes. Poignée A16B-2201-0440 avec un bracelet antistatique sur une surface sécurisée ESD.

Q5 : Les modules à transistors IGBT sont-ils sur le même PCB que la carte de contrôle A16B-2201-0440 ?

La carte de commande de broche (A16B-2201-0440) et les modules de transistors de puissance IGBT sont des composants distincts au sein du variateur A06B-6064-H3xx. La carte de contrôle gère les algorithmes de communication série et de contrôle du variateur. Les modules transistors IGBT forment l'étage de puissance. Les deux sont remplaçables séparément — si une défaillance de l'IGBT a causé des dommages collatéraux à la carte de contrôle, les deux composants doivent être inspectés lors de l'ouverture du variateur.
