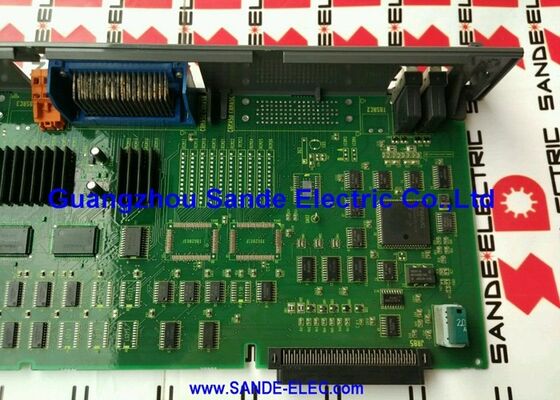

1 PC Utilisé Fanuc A16B-2201-0722 A16B22010722 A16B-22O1-O722 carte de circuits imprimés en bon état

A16B-2201-0722 FANUC Série 20-A carte de processeur principale F20 / 3-Axis CNC Maître PCB / 20A et 20MA contrôle

La série FANUC 20-A  La plateforme CNC F20

The FANUC Series 20 (commonly written F20 or FS-20) is a mid-range CNC system from the FANUC 20-series generation — positioned between the compact Series 0 and the high-specification Series 15 and 16 platformsLa variante "A" (série 20-A) identifie la configuration matérielle de première génération de la famille de la série 20.

L'A16B-2201-0722 est la carte centrale principale du système de commande de la série 20-A. Chaque fonction CNC passe par cette carte:

Exécution du programme CNC:La carte centrale du processeur traite les programmes de pièces, exécute l'algorithme d'interpolation qui convertit les chemins d'outils programmés en commandes de mouvement d'axe coordonné,et gère le stockage et la récupération des programmes.

Coordination à trois axes:The "3 AXES" designation confirms the board's interpolation and axis control capacity — simultaneously managing three servo axis command outputs for machining centre or turning centre axis configurations (typically X, Y, Z ou X, Z plus les axes liés à la broche).

Interface du système de commande de particules:La carte centrale du processeur héberge la fonction PMC (Programmable Machine Controller), le PLC intégré qui gère la logique de séquence de la machine-outil, y compris les changements d'outil, le liquide de refroidissement,et fonctions du panneau d'opérateur.

Interface CRT/MDI:Les entrées de l'opérateur du clavier MDI et les sorties vers l'écran CRT sont gérées par la carte principale du processeur, ce qui en fait le nœud central pour la communication opérateur-machine.

Principales spécifications

Série 20-A dans la hiérarchie CNC FANUC

La série 20 de FANUC occupe une position particulière dans l'histoire des produits FANUC CNC:

Contextes de génération:La série 20 a été introduite comme une alternative plus performante à la série 0 pour les applications nécessitant une capacité d'axe supplémentaire ou des performances de traitement,tout en restant plus rentable que les systèmes de la série 15 ou 16.

Applications à la machine:The Series 20MA (Machining centre variant of the 20-A) served vertical and horizontal machining centres requiring three controlled axes plus spindle control — the standard configuration for 3-axis machining of prismatic parts.

A16B-2201-0722 en tant que PCB maître:La carte principale du processeur est la carte la plus critique du rack de commande de la série 20-A. Une défaillance ici désactive toute la fonction CNC.L'expansion du PMC dépend de l'opérationnalité de la carte principale du processeur.

Scénarios d'application

Erreur de la carte du processeur de la série 20-A:Un centre d'usinage CNC de la série FANUC 20-A développe des défaillances au niveau du système CNCou produit des alarmes au niveau du processeur qui ne peuvent être attribuées à un axe ou à une carte périphérique. Le A16B-2201-0722 est identifié comme la principale défaillance de la carte CPU. Le remplacement rétablit la fonction CNC complète.

Réparation du système de commande de la série 20MA:Une machine de production fonctionnant avec un CNC FANUC série 20MA subit une restauration du système de contrôle.

Questions fréquentes

Q1: Quelle est la relation entre "série 20-A", "F20", et "20MA" dans le contexte de A16B-2201-0722?

Ces termes décrivent tous la même génération CNC ou étroitement liée. "Série 20" ou "F20" est le nom de la famille de produits. "20-A" identifie la révision matérielle spécifique (A = première génération)."20MA" est la variante d'application du centre d'usinage de la série 20-A.La carte de processeur principale A16B-2201-0722 sert la famille de la série 20-A confirmé pour la variante standard 20-A et la variante du centre d'usinage 20MA.

Q2: Pourquoi l'A16B-2201-0722 ne prend-il en charge que 3 axes? Peut-il être utilisé dans une machine à 4 axes?

La désignation "3 AXES" reflète la capacité d'interpolation et de commande des axes intégrée à cette configuration de carte spécifique.Une machine CNC à quatre axes ou à plus haut axe nécessite une variante de carte principale différente ou un matériel supplémentaire d'expansion d'axeL'utilisation d'A16B-2201-0722 dans une machine à quatre axes sans la bonne configuration produit un déséquilibre de configuration des axes.Confirmer le nombre d'axes requis dans la documentation électrique de la machine-outil avant de commander.

Q3: Le remplacement de l'A16B-2201-0722 nécessite-t-il une sauvegarde et une restauration complète des données CNC?

Oui, la carte centrale du processeur est le contrôleur central dont le remplacement nécessite une sauvegarde complète de toutes les données CNC (programmes de pièces, paramètres, décalage des outils, échelle PMC) avant le retrait de la carte.Après montage du remplacement A16B-2201-0722, toutes les données sauvegardées doivent être restaurées avant que le CNC puisse reprendre son fonctionnement normal.

Q4: L'A16B-2201-0722 peut-il également être utilisé dans une CNC de la série 21 FANUC?

La liste des services pour cette carte le note en relation avec les systèmes CNC de la série 20 et de la série 21.Si A16B-2201-0722 fonctionne directement dans une série 21 dépend de la révision matérielle spécifique du rack de commande. Confirmer à partir de la documentation matérielle applicable FANUC Série 20 / Série 21 avant l'installation dans un système de la Série 21.

Q5: Quels codes d'alarme CNC spécifiques indiquent une défaillance de la carte principale du processeur de la série 20-A?

Les défauts de la carte centrale du processeur dans les systèmes FANUC de la série 20-A produisent généralement: des alarmes au niveau du système qui apparaissent avant que le CNC ne termine l'initialisation de l'alimentation (erreurs de parité ROM/RAM, alarmes de chronomètre de chien de garde),Erreurs de bus du processeur, ou une défaillance complète de l'affichage de l'écran de l'opérateur après mise sous tension.Si le CNC n'atteint pas l'écran de l'opérateur pendant le démarrage et qu'aucune défaillance de la carte périphérique n'est détectée, l'A16B-2201-0722 est le principal objectif de diagnostic.
